STAR-CCM+| 管道拓扑优化2

几何模型

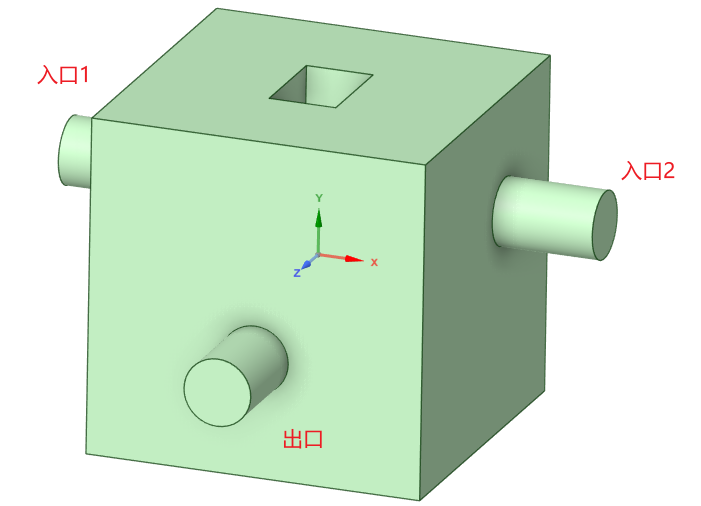

这个几何模型变成了两进一出，并且中间有镂空。

网格划分

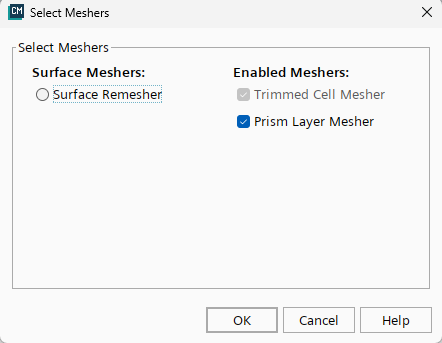

采用自动网格划分方法，选择切割体和边界层网格模型。具体如下图所示。

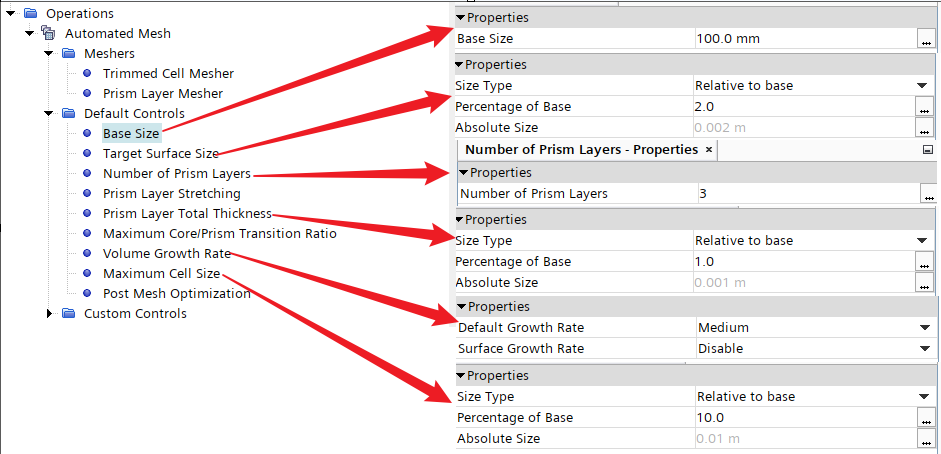

网格参数设置如下图所示。

注意：需要在custom controls中添加面控制，禁止interface 面和拓扑优化区域的壁面生成边界层

物理模型

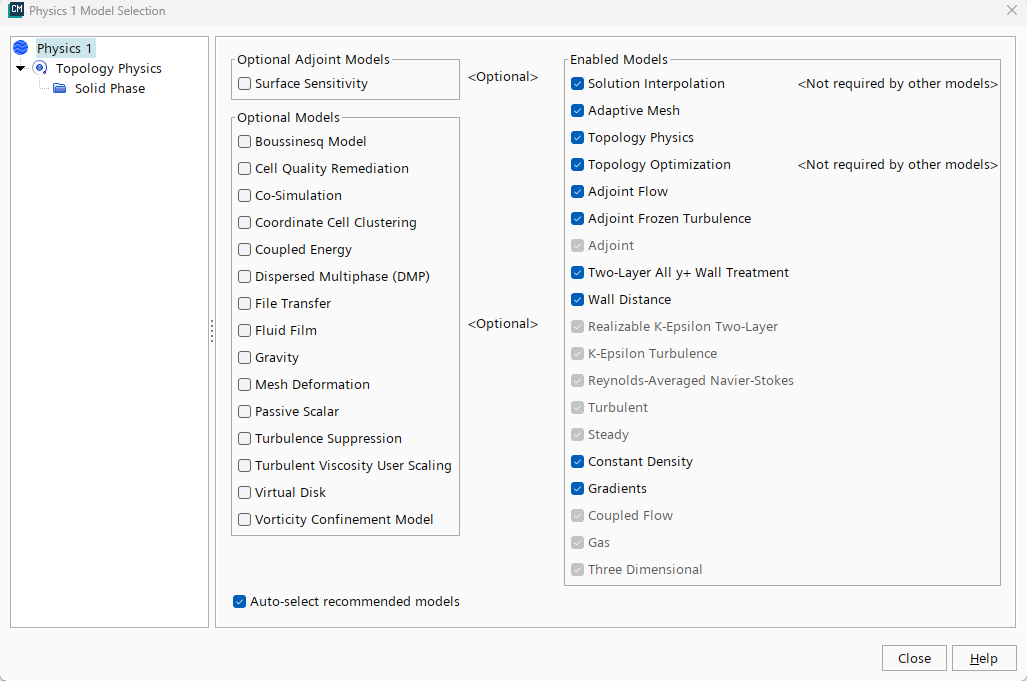

物理模型选择如下图所示。

边界条件

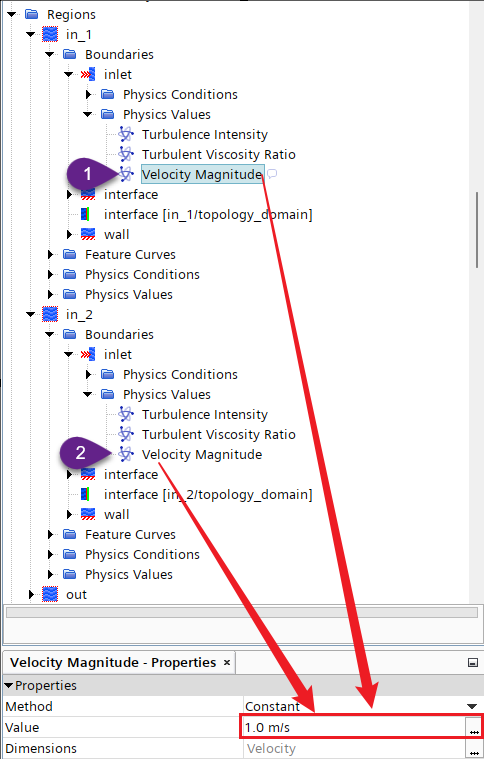

1. 入口边界条件设置为速度入口，值为1m/s，具体如下图所示。

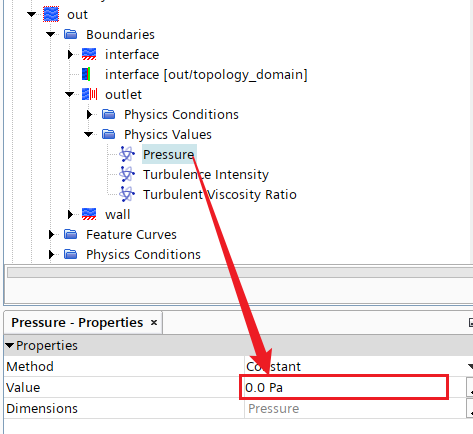

1. 出口边界条件设置为压力出口，压力保持默认，具体如下图所示。

初始条件

初始状态，拓扑优化区域充满气体，并且需要保证拓扑优化区域的壁面在初始时刻的状态为固体，即固体在壁面处生长。另外需要设置进出口区域和拓扑优化区域的交界面为气体，避免固体在交界面处生长。

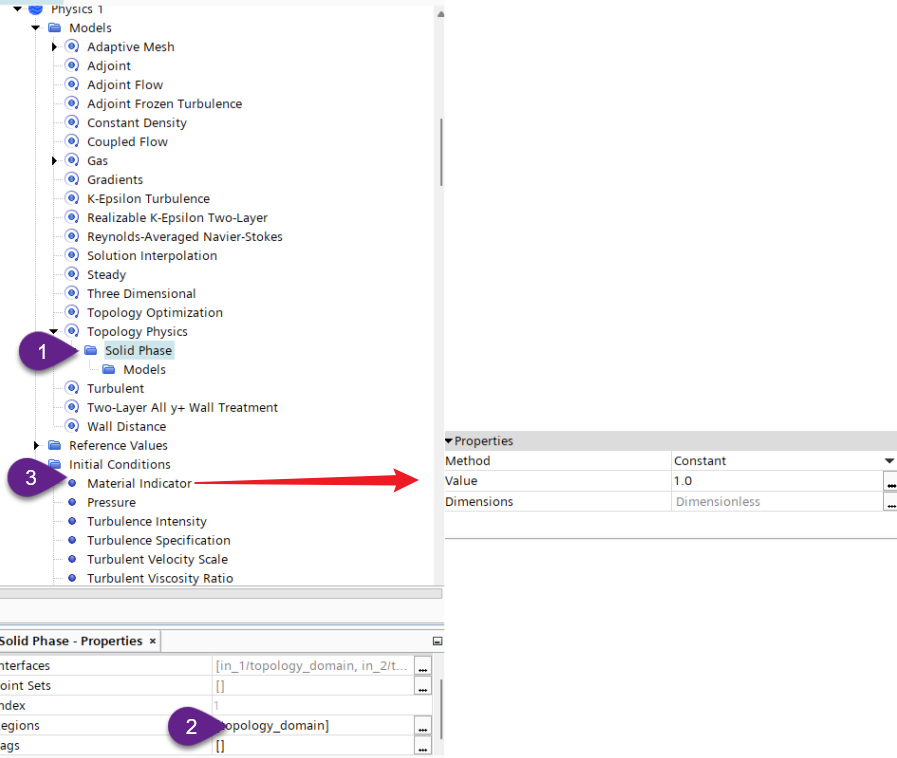

1. 物理模型中的初始条件

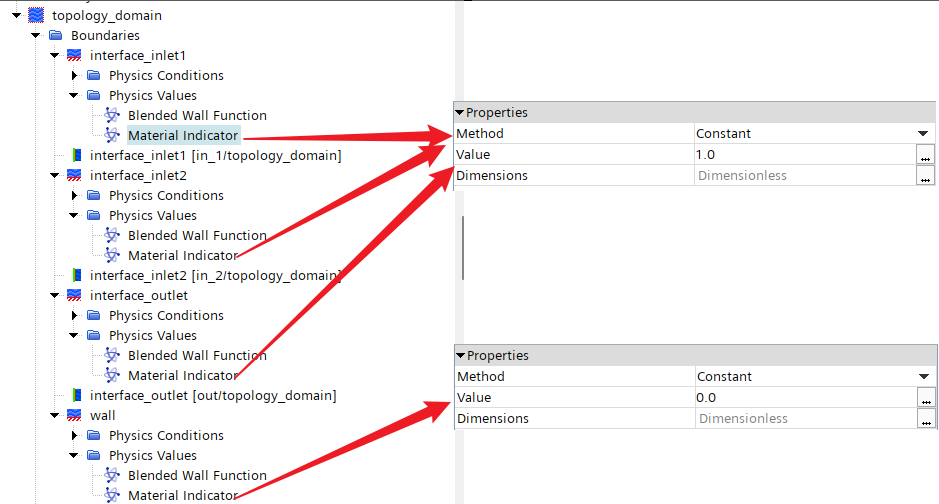

1. 流体域边界的初始条件

计算结果

为了让拓扑优化自动循环迭代计算，我们需要在Tools→Simulation Operations中创建仿真流程，具体参考上一篇文章。同时求解器的相关设置也可以参考上一篇文章。STAR-CCM+ | 管道拓扑优化

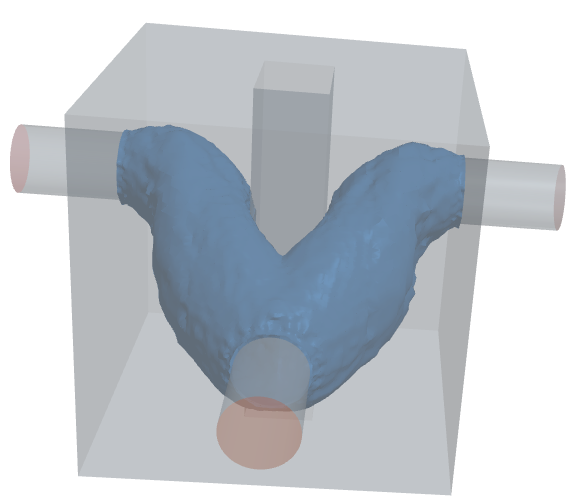

计算结果如下图所示。

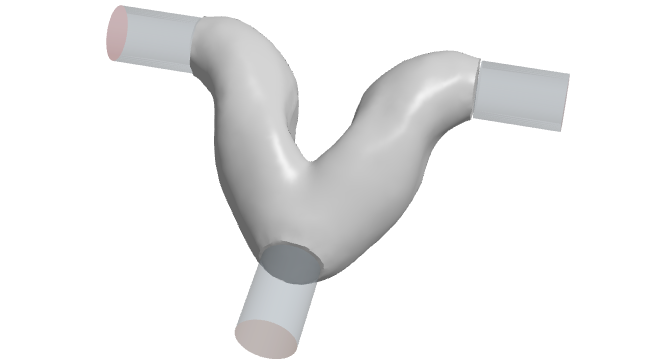

修复后的管道如下图所示

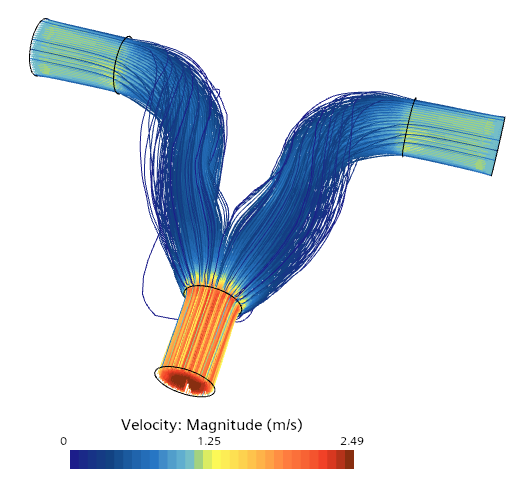

速度流线
