储能工商业柜空调选型计算书完整版

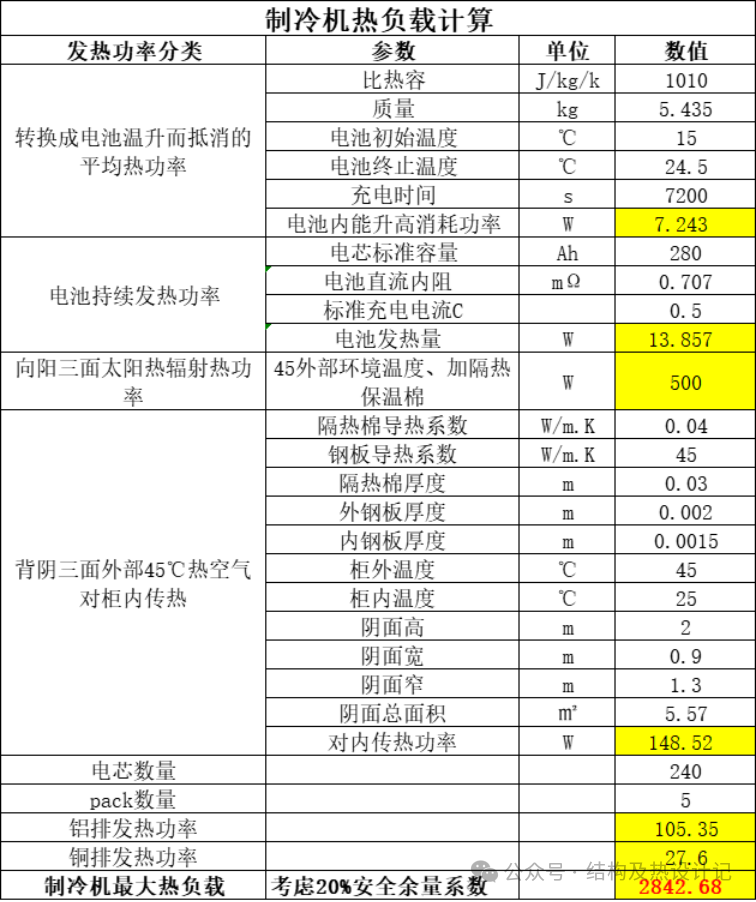

一、热负荷计算
储能系统充放电具备典型周期性运行特征，常规按0.5C 倍率、充电 2 小时、放电 2 小时模式工作，并非持续满负荷产热。在非充放电窗口期，制冷系统可将电池组维持在低温基准状态；进入充放电阶段后，电芯内部热负荷会直接转化为温度上升，这部分瞬时热功率必须由空调完全抵消。
同时需综合计入太阳辐射得热、铜排等电气连接损耗发热、柜体漏热等附加热源，通过多工况叠加核算，最终确定柜体最大热负荷数值，作为空调制冷量选型的核心依据。
二、制冷量校核
以45℃极端环境温度为校核基准，将柜内回风温度控制目标设定为28℃（行业通用控制逻辑：回风＞30℃启动压缩机，＜26℃停止压缩机）。

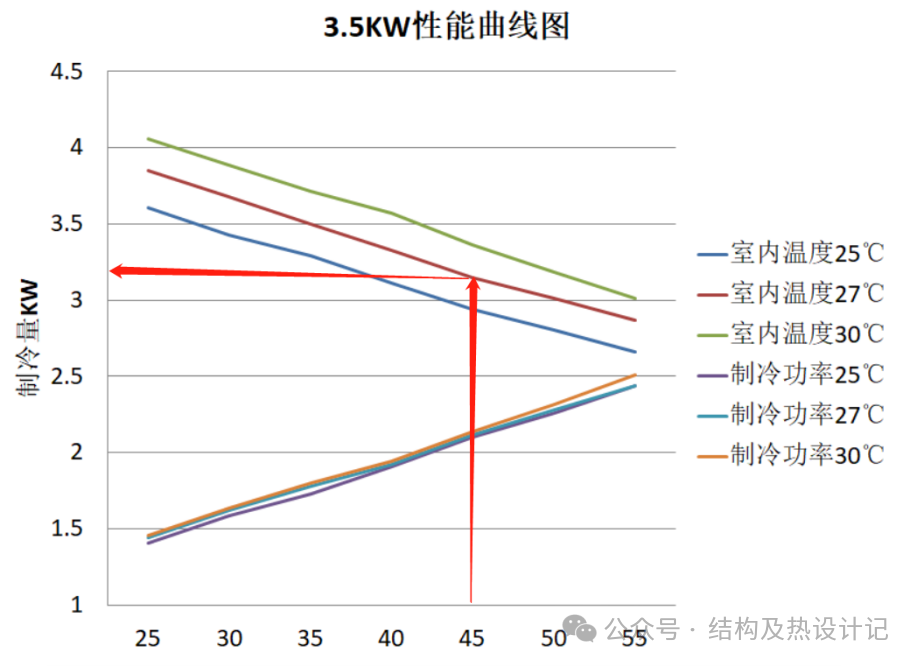

对照空调厂商提供的高温工况制冷量曲线，核对对应工况下的实际制冷能力，要求空调额定制冷量大于计算最大热负荷，方可判定满足散热需求。如需更高精度，可要求厂商提供定制化工况计算报告。
三、空调内循环PQ修正

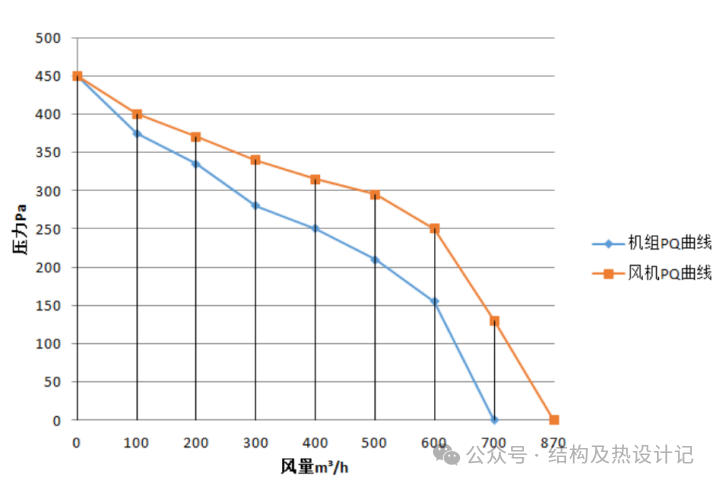

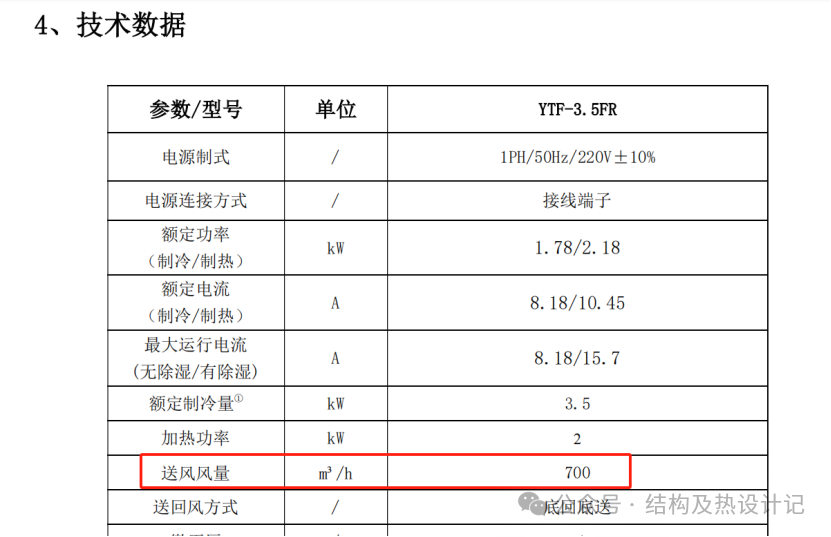

空调标称送风风量为无外部阻力下的理论最大值，实际应用中需结合内循环风机 PQ 特性曲线，通过双风机、蒸发器、风道附件等整体风阻，计算风量折算修正系数，对实际风量与风压进行校正，生成整套内循环供风系统 PQ 曲线。
该修正后曲线将作为电池簇热仿真的关键输入条件，建议直接由空调厂商完成测算并提供正式数据。
四、制冷送风温度计算
工商业储能空调多采用定频压缩系统，压缩机转速、制冷剂流量恒定，额定制冷量基本保持不变。在内循环风道结构、系统风阻确定后，实际通风量为固定值，可通过流体仿真精准计算。

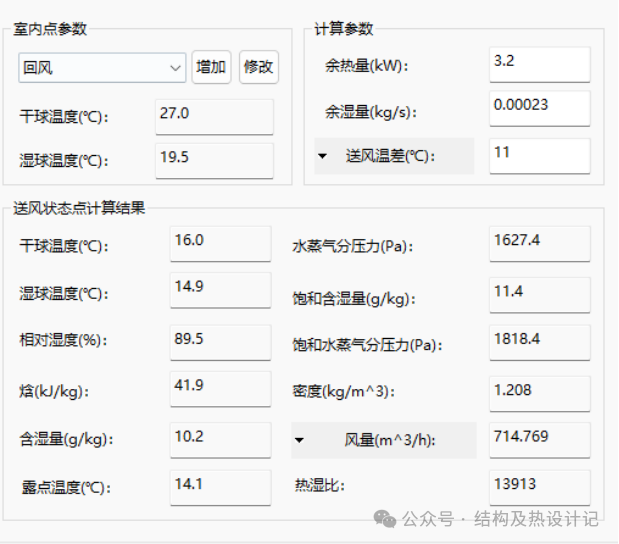

基于核定制冷量、柜内目标回风温度、系统实际通风量，可精确计算空调送风温度，该数值为后续热仿真提供核心温度边界条件。
五、内循环送风口形式确认
送风口结构、出风角度、风速分布，直接影响柜内气流组织与电芯温差控制，是热仿真的关键几何参数。
需要求空调厂商提供送风口三维模型，并在热仿真模型中完成合理简化与等效处理，确保仿真结果贴近实际运行状态。
六、空调控制逻辑
空调以内循环回风温度为核心控制基准，分制冷、制热双模式运行：
制冷模式
：设定值 28℃，回差 2℃；回风＞30℃启动压缩机，＜26℃停止压缩机，内循环风机持续运行。 制热模式
：设定值 26℃，回差 2℃；回风＜24℃启动加热器，＞26℃停止加热器。
因充放电周期短（0.5C 约 2 小时），电池产热–升温–散热过程无法达到完全热稳定；且空调制冷量大于热负荷，若压缩机持续运行会导致温度持续偏低。因此通过温度回差控制，实现压缩机间歇启停，与电池周期性产热匹配，维持温度在合理区间波动。
七、热测试验证
1、高温验证
在高温环境模拟舱内，验证空调在45℃极端工况下的制冷能力，确认柜内温度能否稳定控制在目标范围。无专用高温舱时，可搭建外机短路风道，模拟高温散热环境，观察压缩机连续运行或间歇启停状态。
2、常温验证
空调送风温度越低，越容易导致电芯温差偏大。需在常温环境下模拟系统实际运行，重点验证电芯温差、温度均匀性，确保满足储能系统长期可靠运行要求。
