Comsol小技巧| 17-如何提高稳态计算收敛性

在Comsol中进行稳态计算时遇到不收敛的情况非常常见，这通常是由于模型存在强非线性、初始条件设置不当、网格质量不佳或求解器配置不合理等原因造成的。

策划｜热流Es

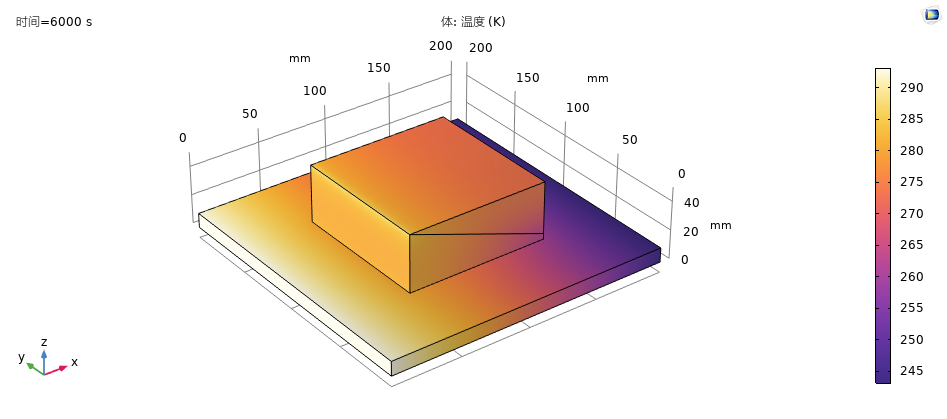

图｜软件截图

1. 检查模型设置与初始条件
不合理的初始值和边界条件是导致求解器从一开始就发散的常见原因。
（1）优化初始值：初始猜测值如果离真实解太远，非线性求解器很容易失败。赋予物理意义的初值：根据物理常识，为关键变量（如温度、压力、位移）设置一个接近真实情况的初始值，而不是默认的零值。
（2）分步初始化：对于复杂的多物理场模型，可以先求解一个简化的单物理场（例如，先只计算温度场），然后将得到的结果作为完整耦合模型的初始条件。
（3）检查边界条件：确保边界条件在物理上是合理且没有冲突的。避免约束不足：例如，在结构力学中，如果模型没有被完全固定，可能会发生刚体位移，导致刚度矩阵奇异而无法求解。避免条件冲突：检查是否在同一边界上施加了相互矛盾的物理条件。

2. 优化网格质量

网格是数值计算的基础，其质量直接影响求解的稳定性和精度。

（1）检查网格质量：使用Comsol内置的“网格质量”检查功能，查看是否存在高纵横比、扭曲度过大或雅可比行列式为负的劣质单元。

（2）局部细化：在物理场梯度变化剧烈的区域如边界层、接触面、小圆角处手动进行网格细化，以更精确地捕捉物理现象。平滑几何：几何模型中的尖锐边角可能导致应力或场的奇异点，尝试使用倒角或圆角功能来平滑这些区域。

3.调整求解器配置：

当模型设置和网格都确认无误后，调整求解器是解决收敛问题的核心手段。可以右键点击“研究”下的“求解器配置”来显示默认求解器并进行修改。

4.应对强非线性模型

对于包含材料非线性、大变形或复杂接触等强非线性问题，可以尝试以下方法。

（1）启用自动牛顿阻尼：此功能可以在迭代过程中自动调整步长，防止因步长过大导致的发散。增加最大迭代次数：将非线性求解器的最大迭代次数从默认值（如25）适当调高（如50），给求解器更多机会去寻找解。

（2）采用连续性求解（参数化扫描）。通过定义一个辅助参数（例如p，从0到1），用它来控制载荷、边界条件或材料属性的加载幅值。然后对参数 p 进行参数化扫描，让求解器从一个简单的、易于收敛的状态（p=0）逐步过渡到最终的复杂状态（p=1）。

5.处理多物理场耦合

当模型包含多个相互作用的物理场时，耦合效应可能导致系统方程难以求解。

（1）改用分离式求解器：相比于一次性求解所有物理场的“全耦合”方法，分离式求解器会按顺序依次求解每个物理场，并在它们之间进行迭代耦合。这种方法虽然可能增加总的迭代次数，但每一步的计算量更小，稳定性更高，尤其适用于耦合强度不是特别强的模型。

（2）调整阻尼因子：在使用全耦合求解器时，可以尝试手动设置一个小于1的阻尼因子（如0.5），以减缓每次迭代的更新幅度，提高稳定性。通用求解器调优调整容差：可以尝试先放宽收敛的相对容差（例如从0.001放宽到0.01），让求解器更容易达到收敛标准。待模型能够稳定求解后，再逐步收紧容差以获得更高精度的结果。更换线性求解器：对于某些问题，更换线性求解器（如从GMRES切换到PARDISO）可能会有更好的效果。

来源：Comsol有限元模拟
