Comsol微纳薄膜材料的压缩模拟

4月前浏览573

▲ 微纳薄膜材料受力压缩后的形变


全文共1049字,阅读大约需要6分钟

  • 微纳薄膜作为微纳器件的核心结构,其压缩力学性能对器件稳定性至关重要。受尺度效应影响,薄膜压缩变形规律复杂,传统实验难以测试薄膜压缩情况。

  •
    基于Comsol有限元模拟进行微纳薄膜压缩计算,高效构建薄膜固体力学模型,直观分析薄膜应力分布与变形机制,为微纳薄膜结构设计与性能优化提供可靠依据。


Comsol微纳薄膜材料的压缩模拟


|电子F430

|小苏

审核|赵佳乐


有限元法是一种高效的数值分析方法,核心是将复杂连续的求解域离散为有限个简单单元,通过求解单元方程组,近似得到整体问题的数值解。

有限元法兼具精度与灵活性,核心步骤包括建模、离散、加载求解及结果分析。其优势在于无需复杂解析推导,能精准模拟结构的应力、应变、位移等物理量。


1

微纳薄膜材料

微纳薄膜材料是指厚度处于微米至纳米尺度(通常为1nm~100μm)、具有特定物理化学及力学性能的薄层材料,可通过沉积、溅射、光刻等工艺制备,广泛应用于微机电系统、柔性电子、光电信息、生物医学等前沿领域。

作为微纳器件的核心功能单元,微纳薄膜的性能直接决定器件的服役可靠性与工作效率。例如,在微机电系统中,薄膜的压缩、拉伸等力学行为影响器件的形变精度;在柔性电子中,薄膜的柔韧性与稳定性决定器件的弯折寿命。目前,微纳薄膜材料的性能研究已成为材料科学与工程领域的研究热点,其制备工艺优化与力学特性表征,对推动微纳技术向高精度、高稳定性方向发展具有重要意义。

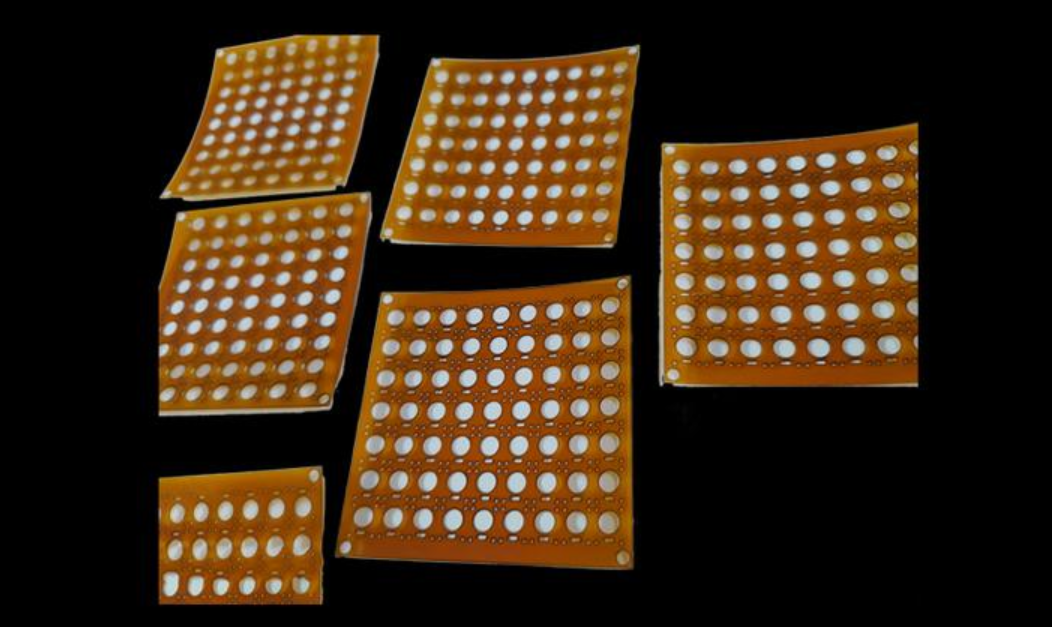

图1. 微纳薄膜材料

2

几何建模

根据设计图纸搭建了微纳薄膜三维简化模型,如图2所示。模型计算过程需设置材料的密度、杨氏模量和泊松比,为了结果的准确性,以上参数均从相关论文资料以及现有实验数据中获得,如图3所示。

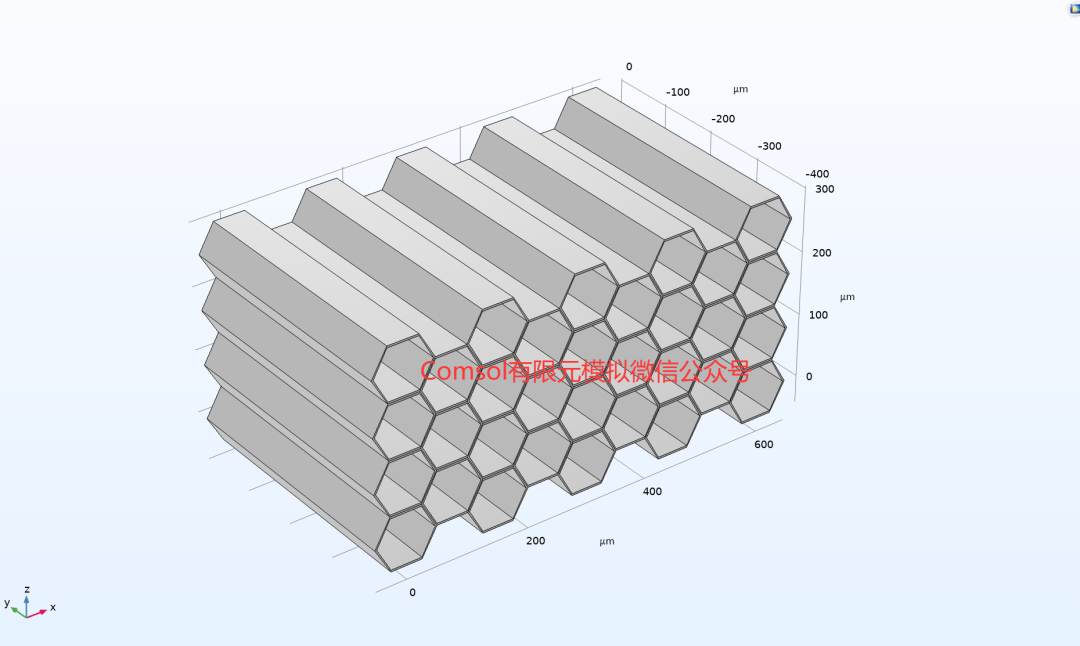

图2. 微纳薄膜三维模型

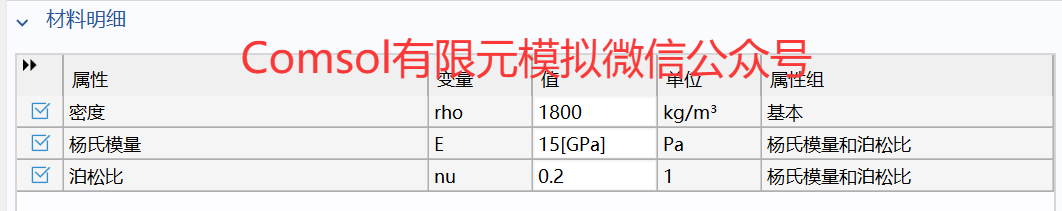

图3. 材料参数

3

物理场边界条件

计算模型选择固体力学模块进行计,选择顶部为压力边界,最底部为固定约束边界,其余边界设为自由边界。详细的物理场边界条件如图4所示。

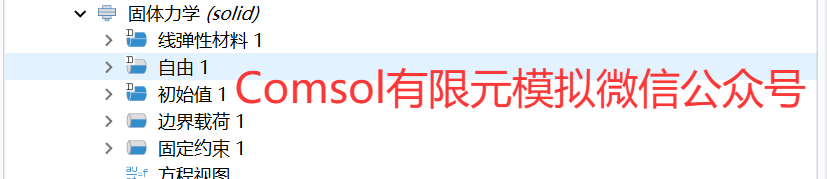

图4. 物理场边界条件

4

网格划分

根据有限元法的求解原理,剖分越精细,求解越准确,数值计算前通过网格划分对模型计算区域进行离散化处理,采用非结构网格对模型进行划分,网格分布如图5所示。

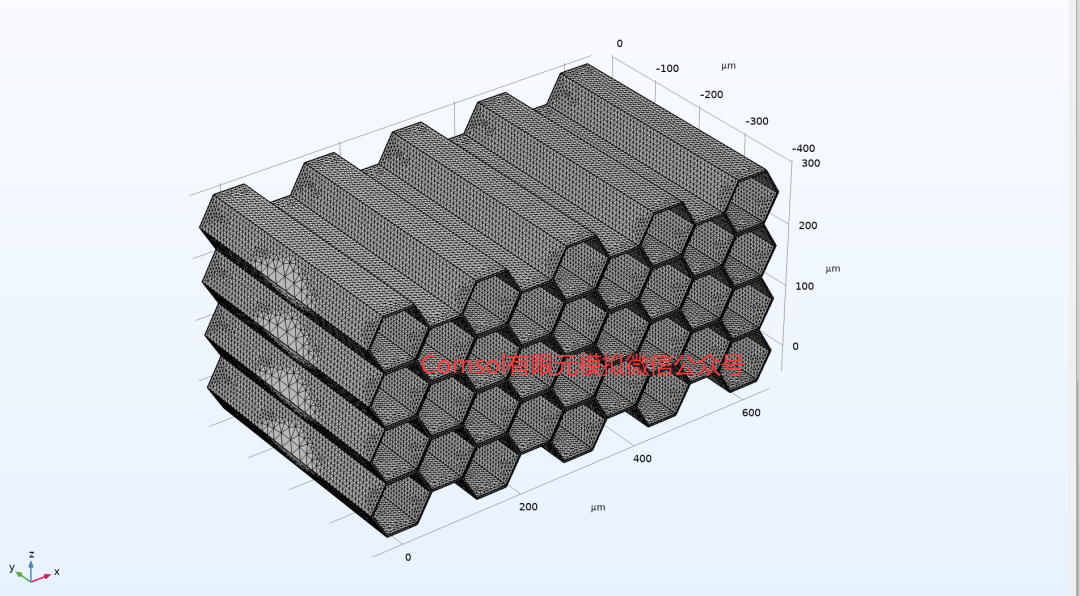

图5. 网格分布

5

结果展示

计算模型稳态求解器求解,通过计算得到微纳薄膜材料力学特性分布如下所示。

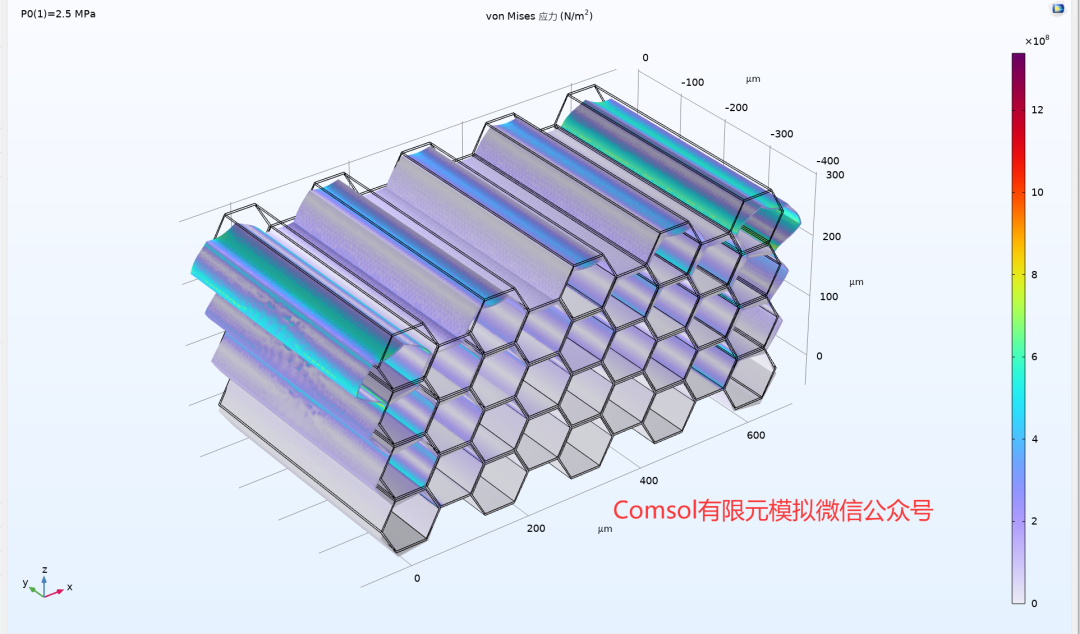

图6. 应力分布

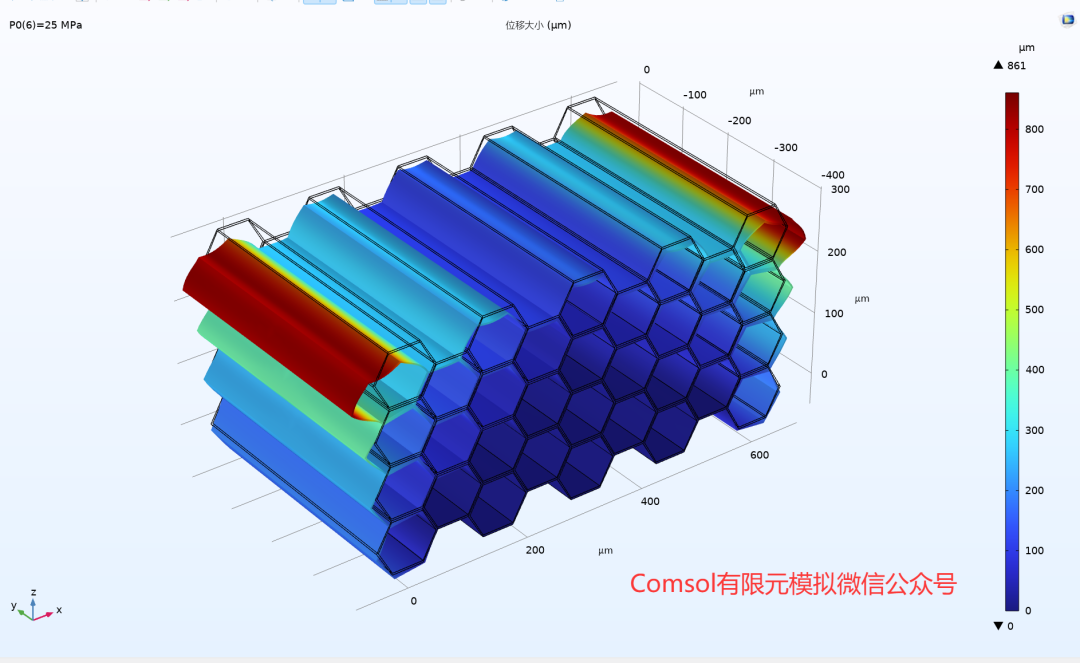

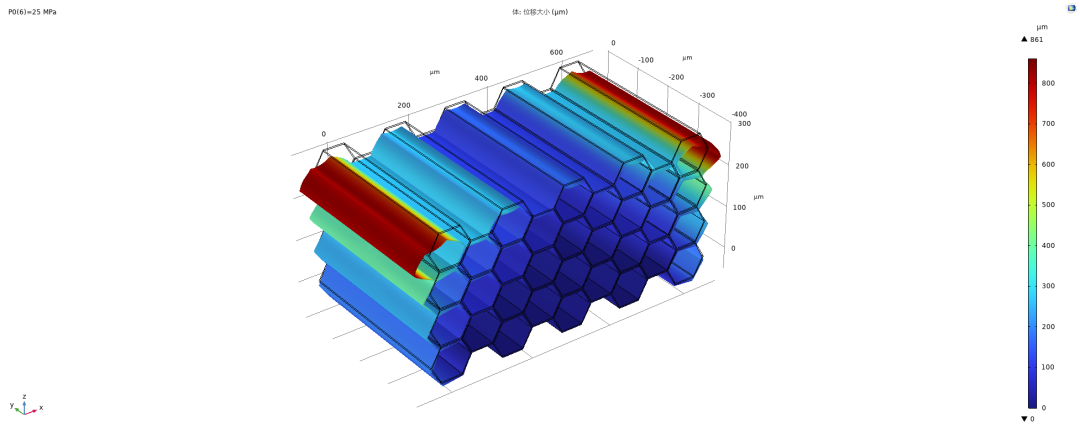

图7. 位移分布

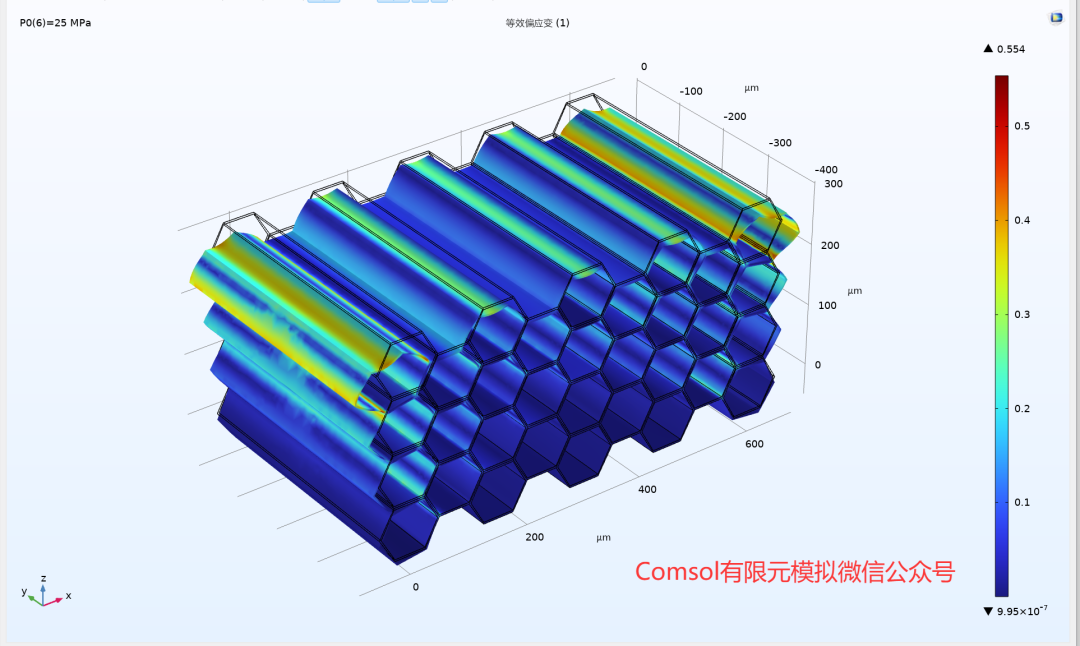

图8. 应变分布

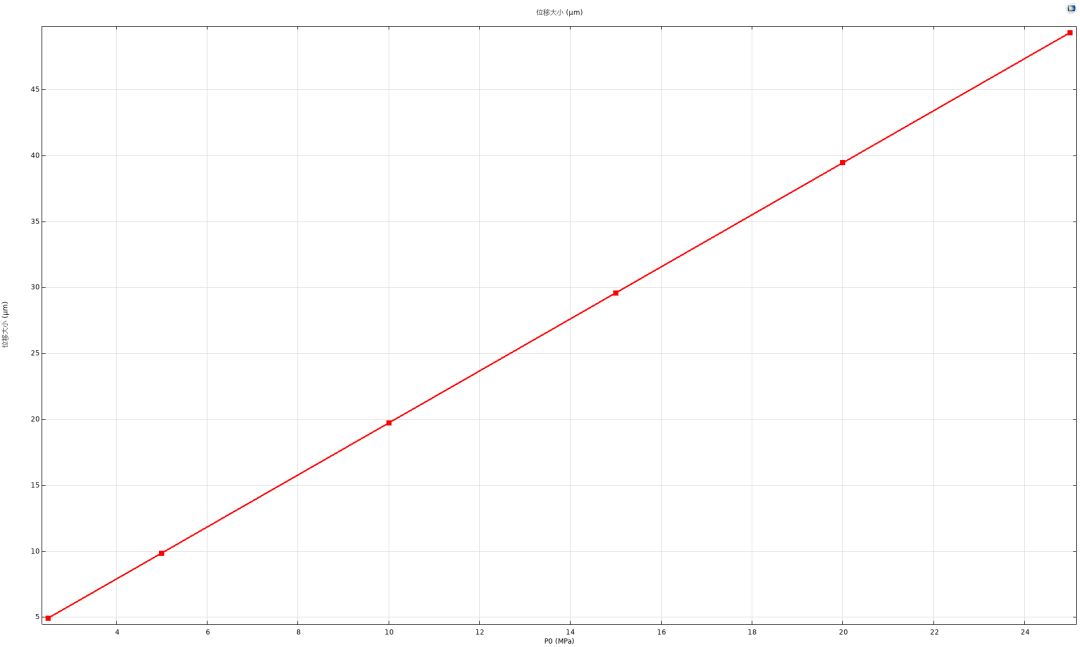

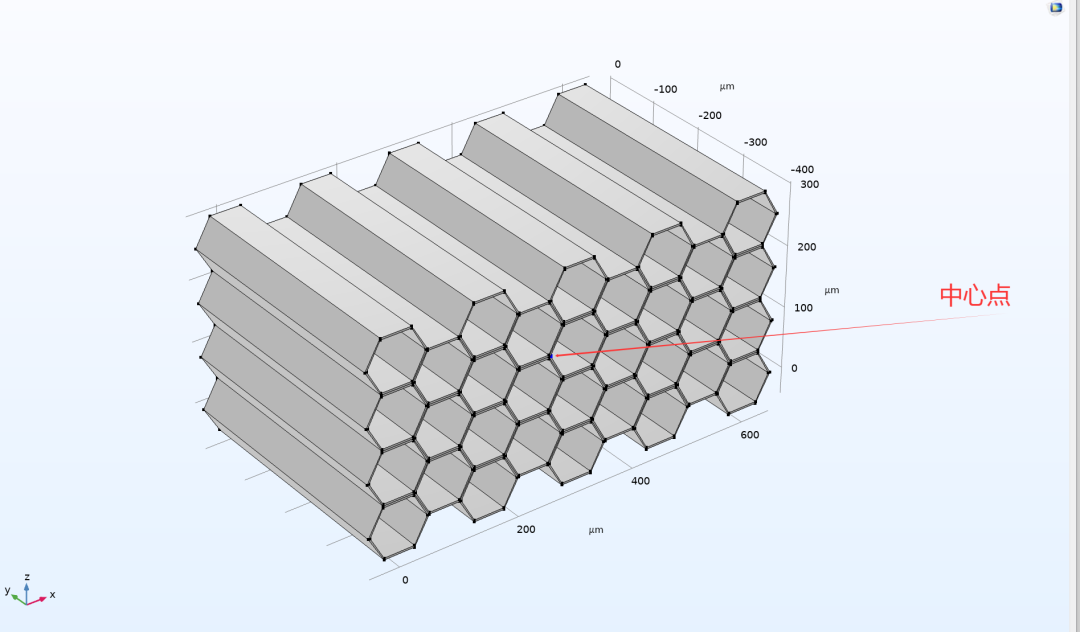

图9. 中线点位移随压力变化曲线图

来源:Comsol有限元模拟
