数据链Link11波形仿真走起，来学习吧(1)波形知识

老美于上个世纪60年代开发出了Link11数据链。Link11可以利用各种现役的HF（High Frequency，高频）和UHF（Ultra High  Frequency，超高频）电台，使用轮询协议组网，数据速率一般不高于 2500bps。那什么是数据链？

战术数据链的基本作用是保证战场上各个作战单元之间迅速交换情报，共享各作战单元的所有情报，实时监视战场态势，提高相互协同能力和整体作战效能。数据链作为军队指挥，控制情报系统传输信息的工具和手段，是信息化战争中的一种重要通信方式。在数字化战场中，指挥中心，各级指挥所，各参战部队和武器平台通过"数据链"连接在一起，构成陆，海，空，天一体化的数据通信网络。在该网络中，各种信息按照规定的信息格式，实时，自动，保密地进行传输和交换，从而实现信息资源共享，为指挥员迅速，正确地决策提供整个战区统一，实时和准确地作战态势。

Link11主要用于舰船之间、舰船与飞机之间、舰队与岸上指挥机构之间的情报交换。Link11B采用与Link11相同的信息编码标准，可用于多种信道，建立点对点链接。Link11B的信息传输标准与物理信道无关，可以在任何点对点数据链路上传输，包括通过调制解调器在模拟话音信道和数据信道上传输。

• MIL-STD-6011是Link-11的“语言规范”：它详细规定了Link-11系统如何组织和理解信息，确保不同平台（如舰艇与飞机）交换的战术数据能被正确解析。

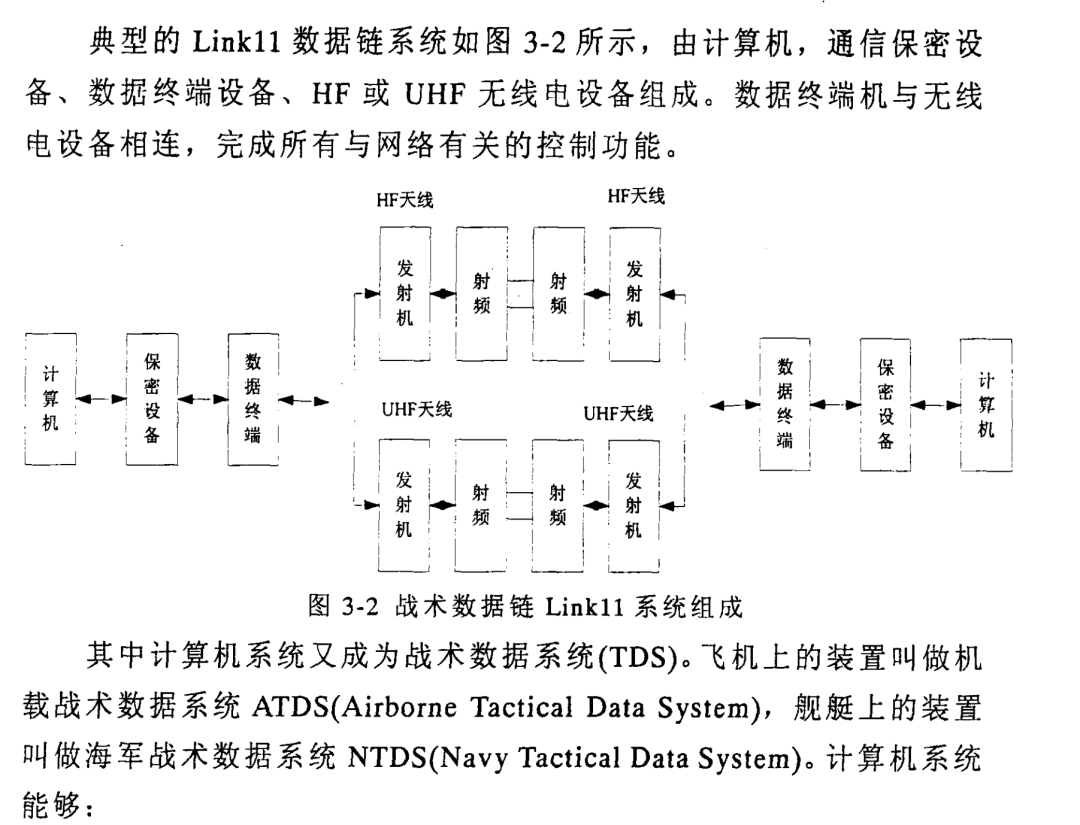

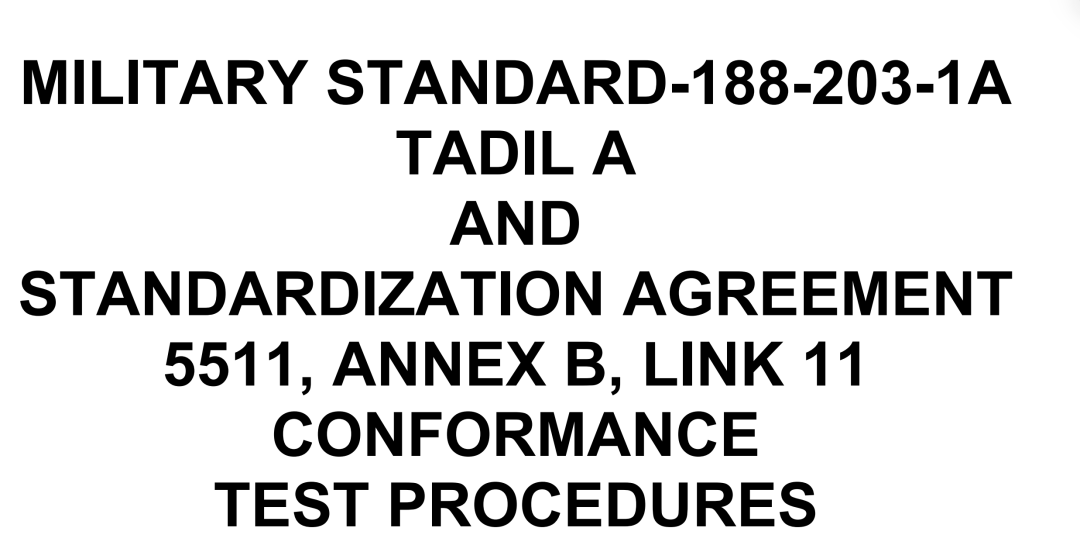

• MIL-STD-188-203是Link-11的“物理连接规范”：它定义了底层的通信技术，比如之前提到的多音并行、DQPSK调制、30比特帧结构等，这些都是确保信号能够稳定传输的物理层和链路层标准。

• STANAG 5511是“北约通用翻译规范”：为了让Link-11在北约各国部队中通用，STANAG 5511将美国的标准在北约层面进行了统一。

（1）CLEW波形（传统多音）

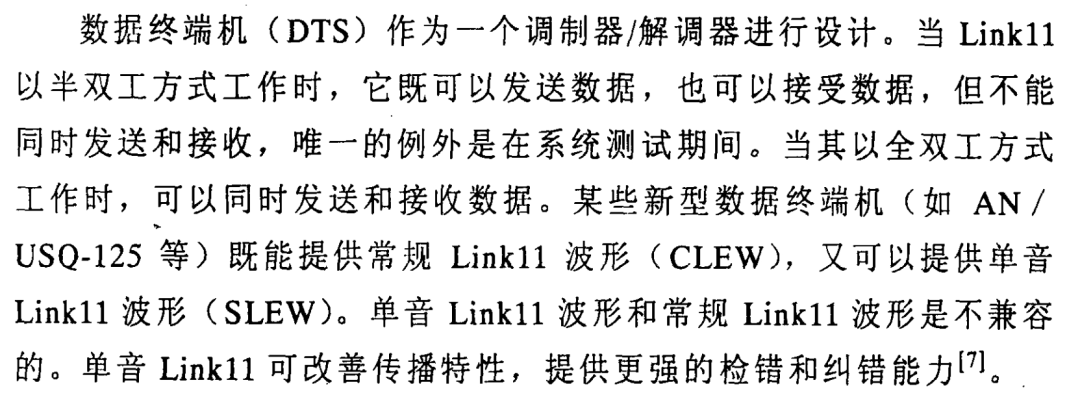

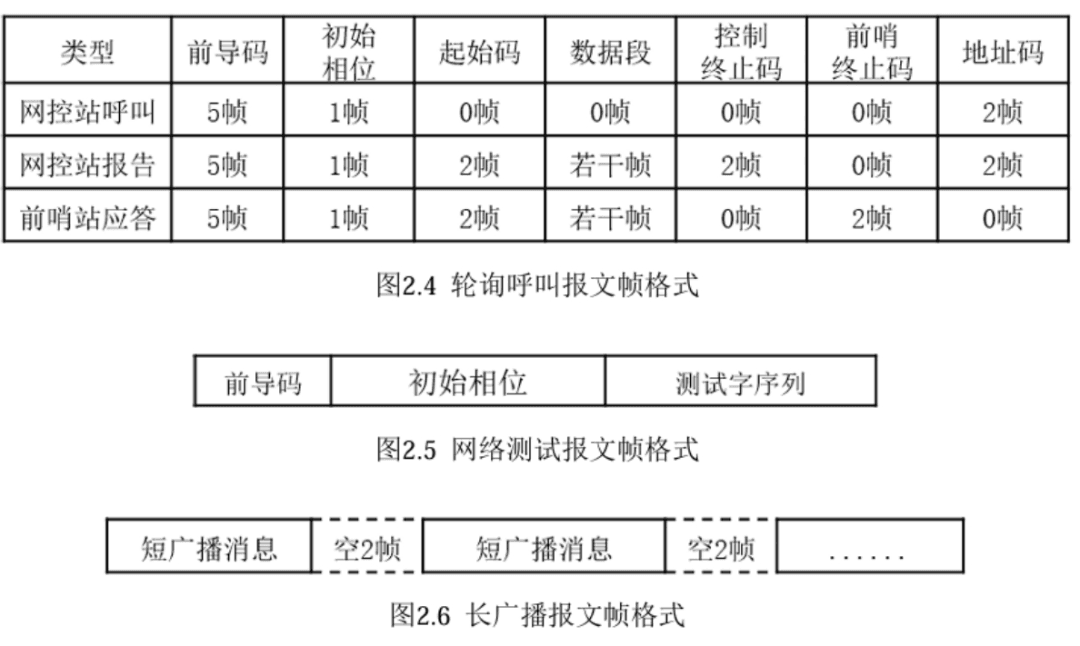

Link11报文均以帧为单位传输。1帧为30比特，其中数据帧1帧由24比特战术数据和6比特误码纠错数据组成。CLEW消息以前导码和初始相位作为开头，后面是包含控制代码帧和数据消息帧的信息段。网络同步报文帧格式只含有5帧前导码。通播模式下，短广播与前哨站应答报文帧格式相同示。

核心导频/同步段固定在报文最前端，5 帧前导码+1帧初始相位帧，共6帧时长。 605Hz单音全程作为多普勒导频，贯穿整个报文传输，无调制，持续用于频偏跟踪。2915Hz单音在帧边界固定180°相移，全程用于帧边界跟踪与同步保持。

（2）SLEW波形（单音）

SLEW信号的传输包括同步序列，报头，数据段，消息终止段及重复插入序列5个部分。

核心同步序列固定在报文最前端，192个符号长度。重复插入序列（RP）19个符号，插入在每个传输单元之后，作为嵌入式导频，持续用于信道均衡与跟踪。

Link-11（TADIL-A）的多音并行调制和DQPSK差分编码的具体参数如下：

 一、多音并行调制参数

1.1 基本系统参数

1.2 16个音频载波的具体分配

Link-11使用16个音频副载波，频率间隔为110Hz，具体分配如下：

多普勒音 (605Hz)：专门用于多普勒频移补偿，不携带数据。在HF信道中，电离层移动会导致多普勒效应，这个单音帮助接收机估计并补偿频偏。

数据/同步音 (2915Hz)：第16号音调既携带最后2比特数据（28和29），也承载同步信息。
