车载 AR-HUD 虚像不清晰？OAS软件跨尺度仿真来助力
AR‑HUD 衍射波导案例分析
简介
AR‑HUD 衍射波导是车载增强现实显示的核心光学组件，通过纳米级衍射光栅与平面波导协同工作，完成投影光机图像光束的高效耦入、全反射传输、扩瞳与耦出，实现导航、预警等虚拟信息与真实路况的精准叠加，显著提升驾驶安全性与智能座舱交互体验。传统设计依赖多软件协同与物理迭代，周期长、成本高、精度受限，本案例依托 OAS 光学软件完成全流程仿真，为 AR‑HUD 衍射波导的高效设计与性能优化提供可靠方案。
案例设置与操作
模型构建
基于 OAS 软件光波导模块与 CAD 建模内核，搭建 AR‑HUD 衍射波导完整 3D 模型，精准还原波导基板关键参数，匹配实际工程加工标准。软件自动生成衍射光波导初始模型，支持 k 空间可视化与光栅结构参数化编辑，可快速导入实测轮廓数据或自定义光栅形貌，完成耦入 / 耦出 / 扩瞳光栅的一体化建模，确保系统装配关系与光路传输路径高度贴合实装状态。
探测器与参数设置
对 OAS 软件分布式探测器进行精细化配置，依据车载 AR‑HUD 视场、出瞳直径、眼动范围与工作波段设定接收区域、光线阈值与采样密度。开启偏振分析、衍射效率计算、足迹分析及 PSF/MTF 评估功能，精准捕捉光束耦入、波导内全反射、扩瞳及耦出全过程的光场分布、能量衰减与像质变化，保障仿真数据的客观性与针对性，为系统性能量化评估提供稳定可靠的检测基础。
分析优化
采用 OAS光线/光束序列/非序列追迹，完成从投影光机到眼盒的全系统非序列仿真，生成 3D 光束传播追迹图，直观呈现衍射、反射与扩瞳路径。依托辐照度、衍射效率、视场均匀性与像质分析工具，量化输出耦合效率、能量均匀性、色偏及 MTF 曲线，快速定位光栅参数误差、波导缺陷与杂散光来源。结合软件自动优化引擎，对光栅周期、深度、占空比及波导倾角进行多目标迭代优化，提升耦合效率与视场均匀性，抑制色散与杂散光，在设计阶段完成性能达标验证，显著缩短开发周期与试验成本。

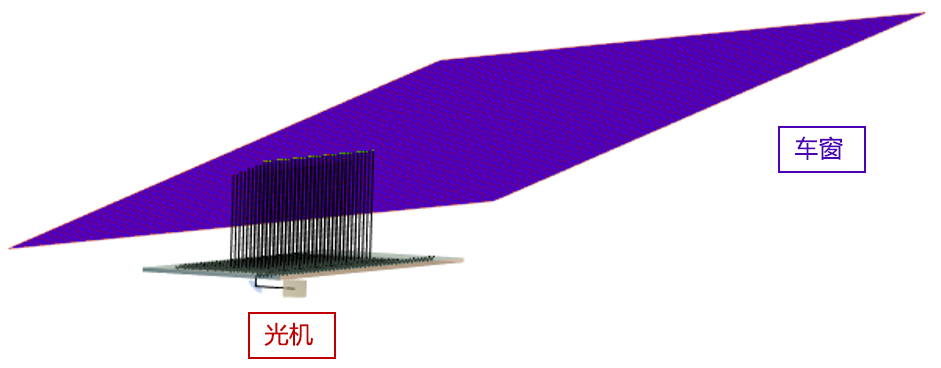

直接投影式

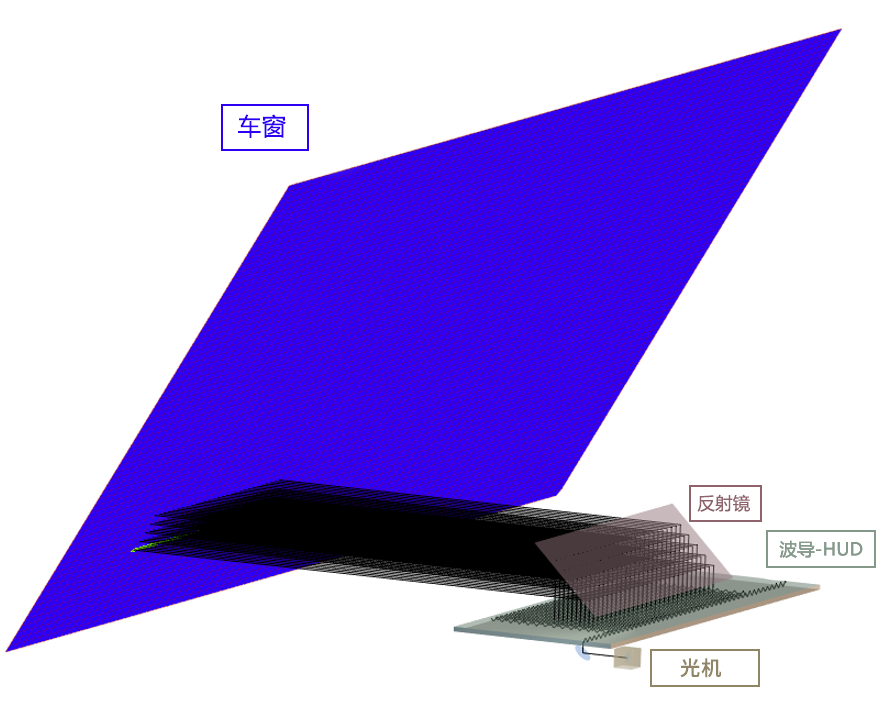

反射投影式
总结
本案例基于 OAS 光学软件实现车载 AR‑HUD 衍射波导全链路光学仿真与优化，覆盖建模、参数配置、追迹分析、性能评估及迭代优化闭环流程，精准获取耦合效率、能量分布、视场均匀性、像质等核心指标，为光栅结构与波导系统设计提供量化依据。OAS 在衍射波导仿真中的精度与效率得到验证，可支撑车载 AR‑HUD 从概念设计到工程落地的高效迭代，助力国产高端车载光学显示系统自主研发与性能升级。
来源：武汉二元科技
