在进行钢筋混凝土梁的有限元模拟时,结构最终以何种模式发生破坏,是同学们在分析机理、撰写论文时绕不开的命题。大多同学只停留在算剪跨比、看混凝土受拉损伤的直观层面。喵星人作为全网专门做试验复现的玩家,结合大量的钢筋混凝土梁ABAQUS试验复现的经验,总结出一条推断破坏形态相对科学、有效的技术路径。
今天就和喵星人一起来看看,如何从四个维度综合判断RC梁的破坏形态吧~
在深入讨论具体判断方法之前,我们先来认识一下RC梁最常见的三种失效形态:受弯破坏、受剪破坏和弯剪破坏。
•受弯破坏(弯曲破坏)

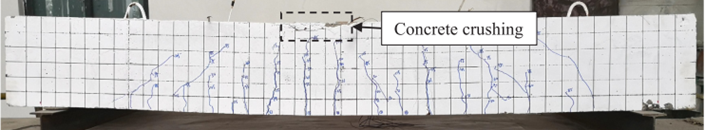

延性破坏,破坏前有明显预兆。纯弯段首先出现竖向受弯裂缝;荷载继续增大,受拉钢筋屈服,受压区混凝土最终被压碎。整个过程中,梁的跨中挠度持续增大,表现出良好的变形能力。
•受剪破坏(剪切破坏)

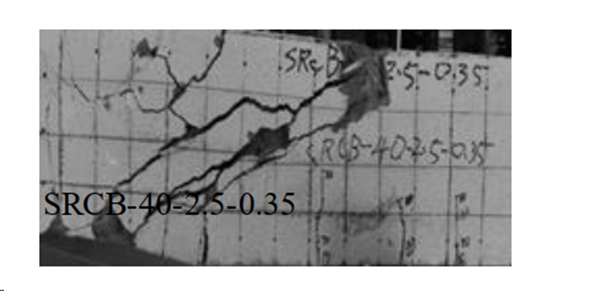

脆性破坏,发生突然、预兆不明显。破坏时,梁端支座附近出现明显的斜向裂缝,箍筋通常屈服。受剪破坏时,荷载-挠度曲线上会出现明显的转折点,在转折点处梁发生突然破坏。
•弯剪破坏
介于两者之间的过渡形态,兼具受弯和受剪的特征:梁的弯曲段和弯剪段都会出现明显的受弯与受剪裂缝,最终在顶部受压区发生混凝土压溃或支座附近出现明显斜裂缝。纵筋与箍筋应力差异通常不大,荷载-挠度曲线上的转折点往往不如纯剪切破坏那么明显。

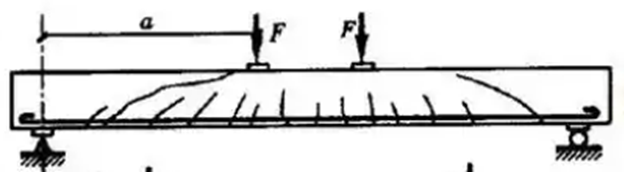

剪跨比(Shear Span-to-Depth Ratio),通常用λ或a/h₀ 表示,它本质上反映的是梁中弯矩与剪力的相对大小关系 M/(V·h₀)。对于普通钢筋混凝土梁构件:
•λ>3.0:典型的弯曲破坏。纵筋屈服,受压区混凝土压碎,延性良好。
•λ<1.0:典型的剪切破坏。箍筋屈服,支座附近斜裂缝贯穿,脆性显著。
•1.0≤λ≤3.0:弯剪破坏的过渡区。纵筋与箍筋应力水平差异不大,弯曲裂缝与斜裂缝并存。
这种方法虽然最为简单,但通常仅适用于普通钢筋混凝土梁的四点加载。对于目前研究内容日益复杂,考虑各种新构造、加固、新材料的RC梁,这种方法通常不再适用。

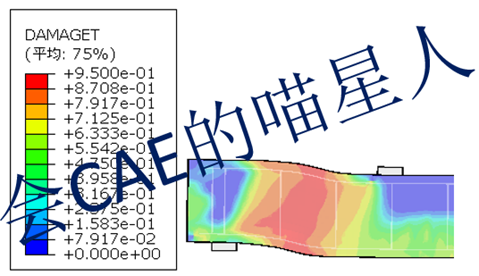

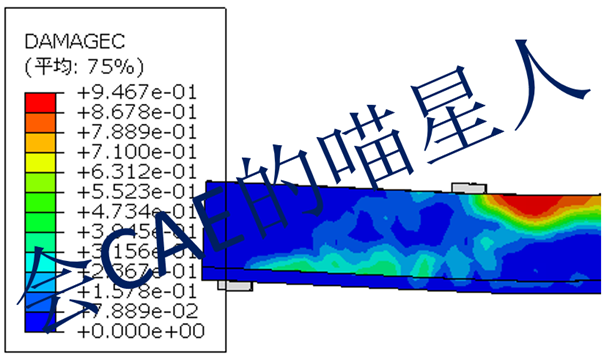

ABAQUS中的CDP模型提供了损伤参数输出,其中DAMAGET(受拉损伤)和DAMAGEC(受压损伤)是判断破坏部位与模式的重要依据。其中DAMAGET通常表征因主拉应力达到极限而开裂;DAMAGEC 通常表征因主压应力达到极限而压溃。

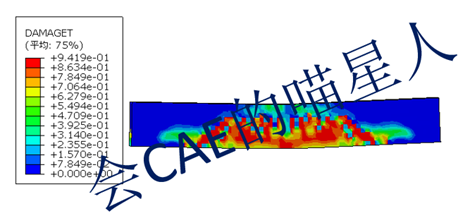

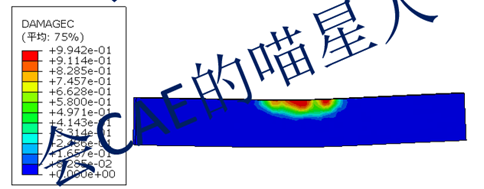

•弯曲破坏:跨中底部DAMAGET明显(开裂区),跨中顶部DAMAGEC集中(压溃区)。

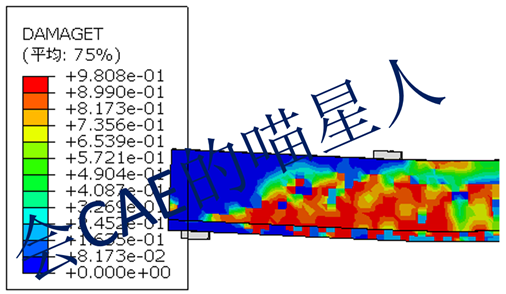

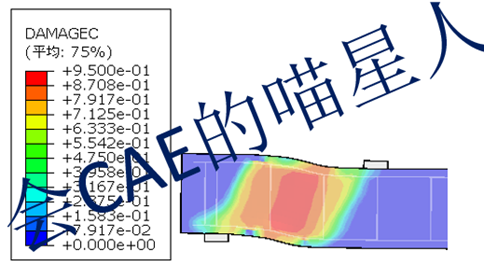

•剪切破坏:支座附近斜向区域DAMAGET与DAMAGEC均主导(剪应力使得同时存在当量的拉压主应力)。


•弯剪破坏:支座及跨中底部DAMAGET均明显,跨中顶部或支座斜向DAMAGEC通常不可忽略。
在后处理中,分别显示DAMAGET与DAMAGEC云图,结合变形图观察损伤集中区域。此外,还可以通过观察主应力流矢量,辅助判断裂缝走向。

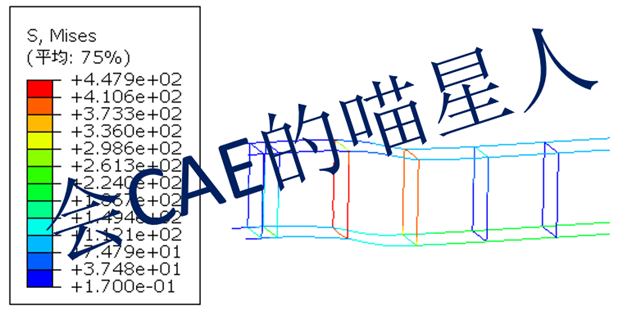

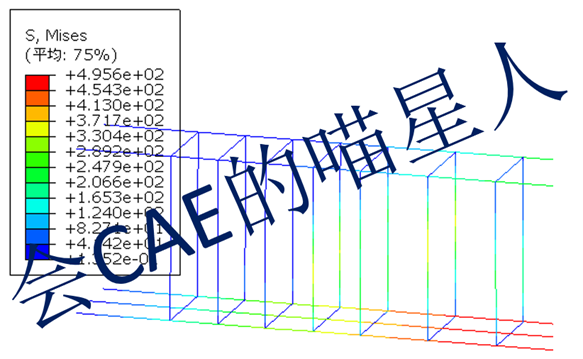

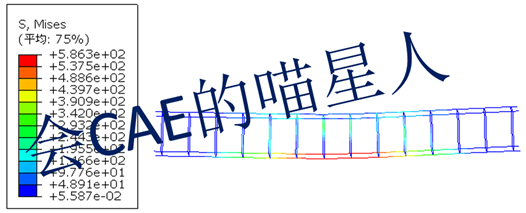

钢筋的应力水平直接揭示了受力机制。在ABAQUS中,我们通常提取桁架单元的S11(轴向应力)或Mises应力。
•弯曲破坏:纵向受拉钢筋是“主角”——纵筋屈服;箍筋是“配角”——应力水平低,远未屈服。

•剪切破坏:箍筋是“主角”——应力随荷载快速上升,达到或接近屈服;纵筋是“配角”——可能尚未屈服或仅局部应力较高。

•弯剪破坏:箍筋与纵筋应力没有量级差异,两者共同参与抵抗外力。
在场变量后处理中,可以通过设置云图的应力下限来明显化箍筋与纵筋的后处理应力量级。

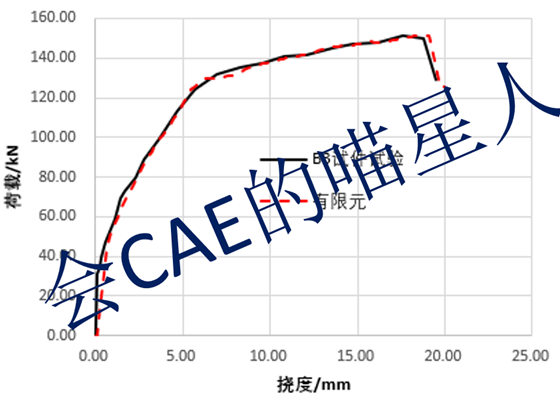

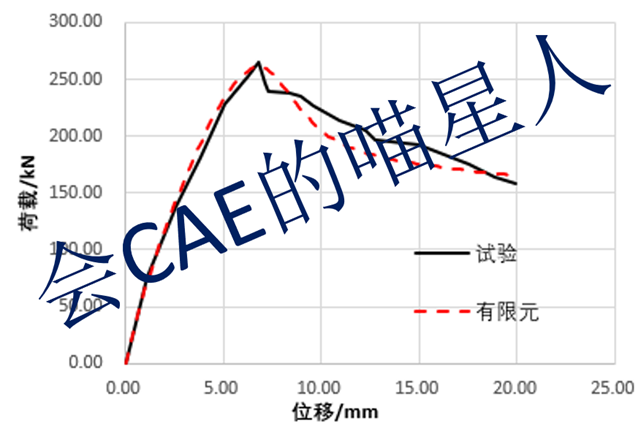

通过ABAQUS的历程输出(History Output),提取加载点的反力(RF)与跨中位移(U),绘制荷载-挠度曲线,是判断延性与脆性破坏的最直观手段。
•弯曲破坏:曲线存在明显屈服平台,极限荷载后下降段相对平缓,延性特征显著。

•剪切破坏:无明显屈服平台,荷载达峰值后快速跌落,下降段相对陡,脆性特征明显。

•弯剪破坏:曲线特征介于两者之间,转折点不如纯剪切破坏那样突然。
实际上,同学们所做的试验下降段测试并不准,采用下降段推测破坏模式相对存疑;通常采用屈服段判定。
结语
RC梁的破坏模式判断,是有限元分析中“从数据到机理”的关键一步。大多情况下需要剪跨比、混凝土损伤、钢筋应力、荷载挠度四者同时结合模型其他受力情况具体分析,才能对模型的行为做出精准解读。
当然,除了上述三种典型破坏,实际结构中还存在保护层剥离、钢筋失锚等更为复杂的情况,这就需要同学们具体问题具体分析了。希望喵星人的技巧梳理能让你在ABAQUS后处理中不再迷茫!
