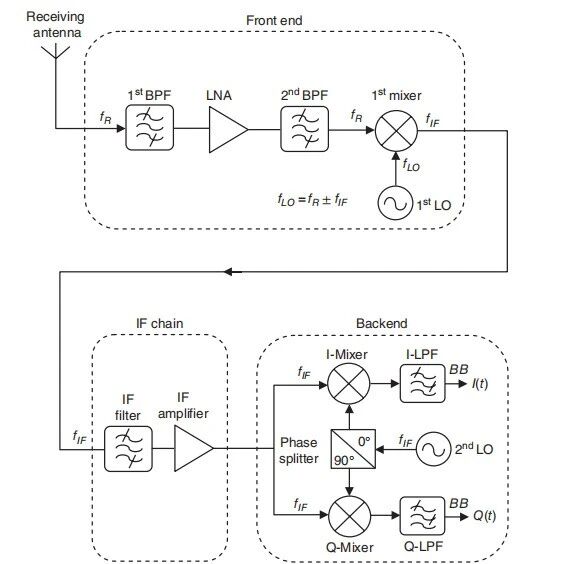

超外差接收机作为无线电通信领域的核心设备，其发明彻底解决了早期接收机高频放大性能不佳、接收信号不稳定等关键痛点，奠定了现代无线电接收技术的坚实基础。这一具有里程碑意义的技术，诞生于第一次世界大战的特殊历史背景下，凝聚了多国工程师的智慧结晶，其完整的发展历程清晰展现了技术创新如何突破行业瓶颈、推动通信领域的迭代变革。而了解其发明历程、基本架构的同时，掌握核心设计注意点，才能更全面地理解这一技术的价值与应用逻辑。No.1、超外差接收机的发明历程提到超外差接收机的发明，最具代表性的人物是美国著名工程师埃德温·霍华德·阿姆斯特朗（Edwin Howard Armstrong）。1918年，正值第一次世界大战期间，阿姆斯特朗在法国服役，主要负责无线电通信相关的技术保障工作。当时，市面上的无线电接收机普遍采用直接放大式结构，这种结构在处理高频信号时存在明显缺陷：放大效果差、信号失真严重，且接收稳定性不足，难以满足军事通信中对信号清晰度、传输距离的严格要求。为攻克这一技术难题，阿姆斯特朗投入大量精力开展研究与试验，最终构思并成功验证了超外差原理——通过将接收天线捕获的高频信号，与本机振荡器产生的特定频率信号进行混频处理，将其转换为频率固定的中频信号，再对中频信号进行针对性的放大和检波操作，从而大幅提升接收机的信号灵敏度和接收稳定性，有效解决了早期接收机的核心痛点。1918年12月30日，阿姆斯特朗正式向美国专利局提交了超外差接收机的专利申请，专利号为1,342,885，这一举措标志着超外差技术正式进入规范化保护阶段，也为其后续的推广和应用奠定了法律基础。1919年12月，阿姆斯特朗公开展示了超外差接收机的原型机，同时向公众详细公布了这项全新的无线电接收技术，其相较于传统接收机的优异性能，立即引起了无线电行业的广泛关注和高度认可。1920年6月8日，美国专利局正式授予阿姆斯特朗这项专利，明确了他在超外差技术发明中的核心地位，也进一步推动了这项技术的产业化发展。值得注意的是，超外差原理的提出并非阿姆斯特朗一人之功，在同一历史时期，全球范围内的科学家们都在围绕无线电接收技术开展探索。其中，法国工程师吕西安·列维（Lucien Lévy）于1917年8月、德国著名物理学家瓦尔特·H·肖特基（Walter H. Schottky）于1918年，分别独立提出了类似的混频接收原理，并各自向所在国家的专利机构提交了相关专利申请。这种不同国家科学家独立研发出同一核心技术的现象，从侧面反映了当时无线电技术快速发展的迫切需求，以及全球科技发展的时代趋势。不过，相较于列维和肖特基的发明，阿姆斯特朗设计的超外差接收机结构更完善、实用性更强，更能适应实际应用场景的需求，因此最终成为行业主流技术，并被广泛应用于后续各类无线电设备的研发中。超外差接收机的命名也蕴含着其核心技术逻辑：“Super（超）”并非指“超级”，而是特指将接收的高频信号转换为“超音频”（即中频，Intermediate Frequency，简称IF），而非直接将高频信号转为可听音频——这也是其与早期直接放大式接收机的核心区别，“超外差”这一名称也因此沿用至今，成为无线电领域的标准术语。1924年3月4日，首款商业化超外差收音机——RCA Radiola AR-812正式上市，这款设备的推出，成功推动超外差技术从军事领域走向民用市场，极大地降低了无线电接收设备的使用门槛，推动了无线电广播的普及与发展，让无线电走进了更多普通家庭。此后，超外差结构被广泛应用于收音机、电视机、雷达、通信接收机等各类电子设备中，成为现代电子通信技术的基础架构之一，对全球通信行业的发展产生了深远影响。从1918年阿姆斯特朗的发明构思，到专利授权、技术公开，再到商业化落地，超外差接收机的发明历程不仅是一段技术创新的历史，更是人类追求更高效、更稳定通信方式的生动缩影。它的出现，不仅成功解决了当时无线电接收领域的技术瓶颈，更为后续电子技术的迭代发展提供了重要借鉴，即便在通信技术高度发达的今天，超外差结构依然在各类通信设备中发挥着不可替代的作用。No.2、超外差接收机的基本架构除了其深远的发明历程，超外差接收机的基本架构也有着明确的技术逻辑，在《无线收发器设计指南 现代无线设备与系统篇》一书中，详细介绍了现代超外差接收机的主要架构，结合其信号流和频谱特征，能更清晰地理解其工作原理。超外差接收机的基本工作流程可通过信号流图清晰呈现，其核心信号流向为：接收天线接收到的射频信号，首先经过第一级滤波器，滤除部分带外干扰后进入低噪声放大器；经过低噪声放大器放大信号电平后，再进入第二级滤波器进一步提纯信号；随后，提纯后的信号进入第一混频器，与本地振荡器产生的振荡信号进行混频处理，将射频信号下变频到固定的中频；下变频后的中频信号，经过中频滤波器滤除混频产生的杂波、中频放大器放大信号强度后，进入IQ解调器；最后，IQ解调器将中频信号分解为I路（同相）和Q路（正交）信号，送入信号处理器进行解调、解码等进一步处理，最终还原出原始信息。结合信号频谱图可以发现，超外差接收机的射频前端集成了其核心工作器件，各器件分工明确、协同工作，共同保障信号接收的稳定性和清晰度。其中，天线作为信号接收的第一站，其方向性图和增益是核心关注指标——天线增益越高，捕获微弱信号的能力越强，接收到的信号强度也越高。但由于天线属于无源宽带器件，工作过程中会不可避免地接收大量带外干扰信号，因此需要滤波器进行针对性滤波，筛选出目标频率范围内的纯净信号，为后续处理奠定基础。低噪声放大器是信号放大的关键器件，其核心作用是将滤波器筛选后的微弱信号电平进行放大，同时尽可能降低自身噪声干扰，提供良好的噪声系数——噪声系数越低，信号放大过程中的失真越小，信号质量越有保障。而滤波器的带外抑制能力则直接影响信号纯度，如何优化滤波器设计、更好地滤除带外干扰，是提升超外差接收机性能的关键环节之一。混频器是超外差接收机的核心器件，属于三端口非线性元件，包含两个输入端口和一个输出端口：一个输入端口接入经低噪声放大器放大后的有用射频信号，另一个输入端口接入本地振荡器产生的固定频率振荡信号。其工作本质是通过非线性作用，使有用信号与本地振荡信号相乘，将射频信号下变频到固定的中频——这也是超外差技术的核心优势所在，后续的信号放大、解调等操作均在中频频段完成。在书中也给出了一款典型超外差接收机的系统指标，如下图所示：总体而言，超外差接收机的核心优势十分突出：由于后端信号处理均工作在固定的中频频率，且中频频率通常远低于接收的射频信号频率，因此更容易实现较高的放大倍数和信号处理性能，能有效提升接收灵敏度和抗干扰能力。但同时，其也存在一定的局限性：信号传输过程中经过多次混频、滤波、放大等操作，导致电路结构复杂度较高、所需元器件数量较多，进而使得设备能耗偏高、物理尺寸较大，不利于小型化、集成化设计，这也为后续零中频、直接变频等新型接收机架构的研发提供了改进方向。No.3、超外差接收机的设计注意点超外差接收机的设计核心是实现高效、稳定的信号接收与处理，其性能直接取决于各模块的选型、参数匹配及干扰控制。结合其“射频接收-混频下变频-中频处理-信号解调”的核心架构，设计过程中需重点关注以下关键注意点，兼顾性能、稳定性与实用性，同时规避常见设计误区。3.1 射频前端设计注意点射频前端是信号进入接收机的第一道关卡，直接决定接收信号的纯度和强度，是设计的重中之重，核心关注滤波、低噪声放大及阻抗匹配三大要点。1. 滤波器选型与带外抑制设计：天线作为无源宽带器件，会接收大量带外干扰信号，因此第一级、第二级滤波器的设计尤为关键。需根据接收信号的目标频率，选择合适带宽的滤波器，重点提升带外抑制能力——带外抑制越强，滤除杂波、干扰信号的效果越好，可有效避免干扰信号进入后续放大、混频模块，导致信号失真。同时，需兼顾滤波器的插入损耗，插入损耗过大会降低信号强度，需在带外抑制与插入损耗之间找到平衡，优先选用低插入损耗、高带外抑制的滤波器。2. 低噪声放大器（LNA）性能把控：低噪声放大器的核心作用是放大微弱射频信号，同时尽可能降低自身噪声干扰，其噪声系数、增益直接影响接收机的接收灵敏度。设计时需选用低噪声系数的器件，噪声系数越低，信号放大过程中的失真越小，越能捕捉到微弱有用信号；增益需合理设定，过高的增益可能导致信号饱和失真，过低则无法满足后续混频、中频处理的信号强度需求，同时需保证放大器的线性度，避免因非线性失真引入杂波。3. 阻抗匹配设计：射频前端各器件（天线、滤波器、低噪声放大器）之间的阻抗需严格匹配（通常匹配至50Ω），若阻抗不匹配，会导致信号反射，降低信号传输效率，甚至产生驻波，影响整个接收机的性能。设计时可通过阻抗匹配网络（如微带线、阻抗匹配器）调整各模块的输入输出阻抗，确保信号顺畅传输，减少信号损耗。3.2 混频模块设计注意点混频器是超外差接收机的核心器件，负责将射频信号下变频至固定中频，其性能直接影响变频效率和信号纯度，设计时需重点关注器件选型、本地振荡器干扰及混频失真三大问题。1. 混频器选型与参数匹配：混频器作为非线性器件，需根据射频信号频率、中频频率及信号功率，选择合适类型的混频器（如单端混频器、平衡混频器）。平衡混频器可有效抑制本地振荡器的泄漏，降低干扰，更适合高性能接收机设计；同时需关注混频器的变频损耗、隔离度，变频损耗需尽可能小，隔离度（尤其是本振与射频端口的隔离度）需足够高，避免本地振荡信号泄漏至射频端，干扰信号接收。2. 本地振荡器（LO）的干扰控制：本地振荡器产生的固定频率信号是混频的关键，但其自身的相位噪声、频率稳定性会直接影响混频效果。设计时需选用频率稳定性高、相位噪声低的振荡器，减少因频率漂移、相位抖动导致的信号失真；同时，需做好本地振荡器的屏蔽设计，避免其产生的干扰信号耦合至其他模块（如射频前端、中频模块），可通过屏蔽罩、接地处理等方式降低干扰。此外，本地振荡器的频率需精准设定，确保混频后得到固定的中频信号，避免频率偏差导致后续信号处理出错。3. 混频失真的规避：混频器的非线性特性会导致混频失真，产生杂波信号（如互调失真、谐波失真），影响中频信号的纯度。设计时可通过优化混频器的工作点、降低输入信号功率、选用线性度更好的混频器，减少混频失真；同时，在混频输出端增加中频滤波器，滤除混频产生的杂波，确保中频信号的纯净度。3.3 中频模块设计注意点中频模块负责对混频后的中频信号进行滤波、放大，是提升接收机性能的关键环节，设计时需重点关注中频选择、滤波放大及稳定性设计。1. 中频频率的合理选择：中频频率的选择直接影响接收机的性能和复杂度，需遵循“中频低于射频、固定且唯一”的原则。中频频率过高，会增加中频滤波器、中频放大器的设计难度，难以实现高放大倍数和高选择性；中频频率过低，容易受到工频干扰、杂波干扰，影响信号稳定性。通常需根据射频信号频率、接收机性能需求，选择合适的中频频率，同时需避免中频频率与射频信号、本地振荡信号产生互调干扰。2. 中频滤波与放大设计：中频滤波器需选用高选择性的滤波器，重点滤除混频产生的杂波、带外干扰，确保中频信号的纯度；中频放大器需兼顾增益和线性度，根据信号强度合理设定放大倍数，确保信号强度满足IQ解调的需求，同时避免信号饱和失真。此外，中频模块的带宽需与目标信号带宽匹配，带宽过宽会引入更多干扰，带宽过窄会导致信号失真，影响信号还原效果。3. 温度稳定性设计：中频模块的器件（如滤波器、放大器）性能受温度影响较大，温度变化会导致器件参数漂移，影响中频信号的放大倍数、频率稳定性。设计时需选用温度系数小的器件，同时做好散热设计，避免模块长时间工作后温度过高，可通过散热片、散热孔等方式提升散热效率，确保中频模块在不同温度环境下稳定工作。3.4 解调与信号处理模块设计注意点IQ解调器及信号处理器负责将中频信号还原为原始信息，设计时需重点关注解调精度、同步性能及抗干扰能力。1. IQ解调精度控制：IQ解调器需确保I路（同相）和Q路（正交）信号的正交性，若正交性偏差过大，会导致解调失真，影响信号还原精度。设计时需校准IQ信号的相位差，确保正交性满足要求；同时，需降低解调过程中的噪声干扰，可通过优化解调电路、增加滤波环节，提升解调精度。2. 同步性能设计：信号处理器需实现与输入信号的同步（如载波同步、位同步），同步性能不佳会导致解调失败或信号失真。设计时需选用合适的同步算法，确保在信号强度波动、存在干扰的情况下，仍能实现稳定同步；同时，需优化信号处理器的响应速度，确保快速捕捉到有用信号，提升接收机的动态性能。3.5 整体干扰控制与系统集成注意点超外差接收机结构复杂、器件众多，各模块之间的干扰的控制及系统集成的合理性，直接影响整机性能，需重点关注以下两点。1. 电磁干扰（EMI）与电磁兼容（EMC）设计：接收机内部各模块（尤其是本地振荡器、功率放大器）会产生电磁干扰，同时外部环境也会存在电磁干扰，设计时需做好电磁屏蔽、接地处理。通过屏蔽罩将干扰源（如本地振荡器）与敏感模块（如低噪声放大器、IQ解调器）隔离，避免干扰耦合；采用单点接地或多点接地相结合的方式，降低接地电阻，减少接地干扰；同时，合理布局电路板，避免信号线与电源线、干扰线交叉，减少电磁耦合。2. 功耗与小型化设计：超外差接收机需兼顾功耗与性能，尤其是便携式设备中的接收机，需选用低功耗器件，优化电路结构，降低整机功耗；同时，随着电子设备小型化的需求，需合理布局电路板，减少器件占用空间，实现小型化、集成化设计，避免因布局不合理导致的干扰增加、性能下降。3.6 常见设计误区规避1. 忽视阻抗匹配：部分设计中过度关注器件性能，忽视各模块之间的阻抗匹配，导致信号反射、损耗过大，影响接收机灵敏度；需全程重视阻抗匹配，从射频前端到信号处理器，确保各模块输入输出阻抗一致。2. 过度追求高增益：盲目提升低噪声放大器、中频放大器的增益，导致信号饱和失真，同时引入更多噪声干扰；需根据实际信号强度，合理设定增益，兼顾增益与线性度。3. 忽视屏蔽与接地：未做好电磁屏蔽和接地处理，导致各模块之间干扰严重，影响信号纯度和稳定性；需结合干扰源特点，做好屏蔽设计和接地处理，提升整机电磁兼容性。总结综上，超外差接收机的发明推动了无线电通信技术的跨越式发展，其合理的基本架构为信号稳定接收提供了保障，而科学的设计则是发挥其性能优势的关键。只有全面掌握其发明历程、架构逻辑和设计注意点，才能更好地应用这一技术，研发出高性能、高可靠性的超外差接收机设备。注释：射频学堂原创或者转载的内容，其版权皆归原作者所有，其观点仅代表作者个人，射频学堂仅用于知识分享。如需转载或者引用，请与原作者联系。来源：射频学堂
