学术论文分享|高层模块化建筑——钢-混组合模块化系统深度解析

一、 核心架构：轻量化与高强度的协同

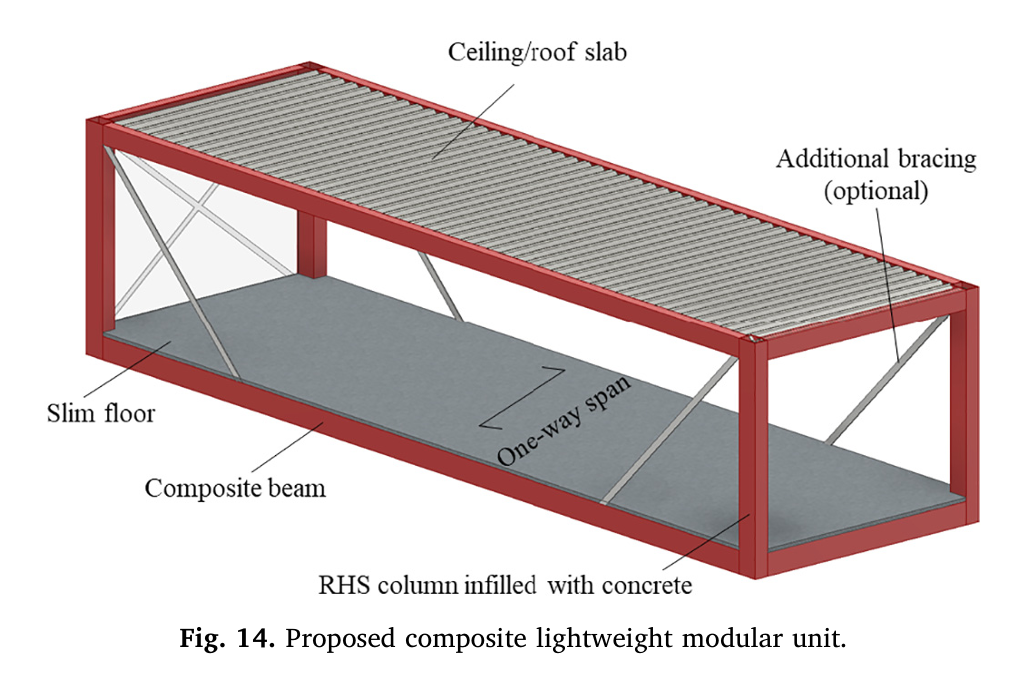

针对高层模块化建筑中起重机吊装吨位（通常限制在20吨以内）与运输尺寸的严格限制    ，研究团队提出了组合轻质模块单元（Composite Lightweight Modular Unit）。

1. 轻质楼板系统： 采用结构轻质混凝土（SLWC），可使模块自重降低达40%，有效缓解了高层垂直荷载积压    。

2. 混凝土充填钢管（CFT）柱： 利用高强混凝土充填矩形钢管柱（RHS），在保持柱截面尺寸统一的同时（便于节点连接），显著提升了轴向承载力与抗侧刚度    。

3. 隔墙优化： 引入泡沫混凝土超轻质隔墙，在不承担结构荷载的前提下，优化了建筑的隔音与热工性能    。

二、 薄型组合楼盖（Slim Floor）：增加净空

高层建筑中，模块堆叠产生的“双梁系统”（下层顶梁+上层底梁）往往导致严重的层高浪费    。

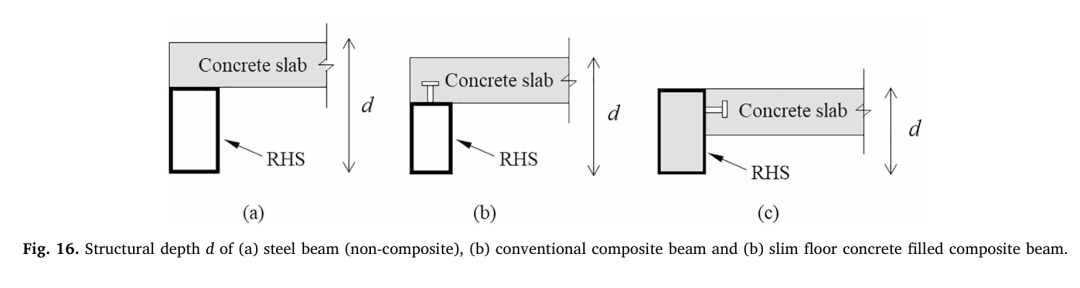

研究提出的薄型组合梁系统（如下图所示）通过将楼板嵌入钢梁高度范围内，相比传统的非组合钢梁或常规组合梁，可将结构深度减少50mm至75mm    。计算表明，该系统能使模块内的可用净空增加20%至30%，这对于寸土寸金的高层住宅或酒店项目具有巨大的商业价值    。

三、 节点创新：快速连接与容错机制

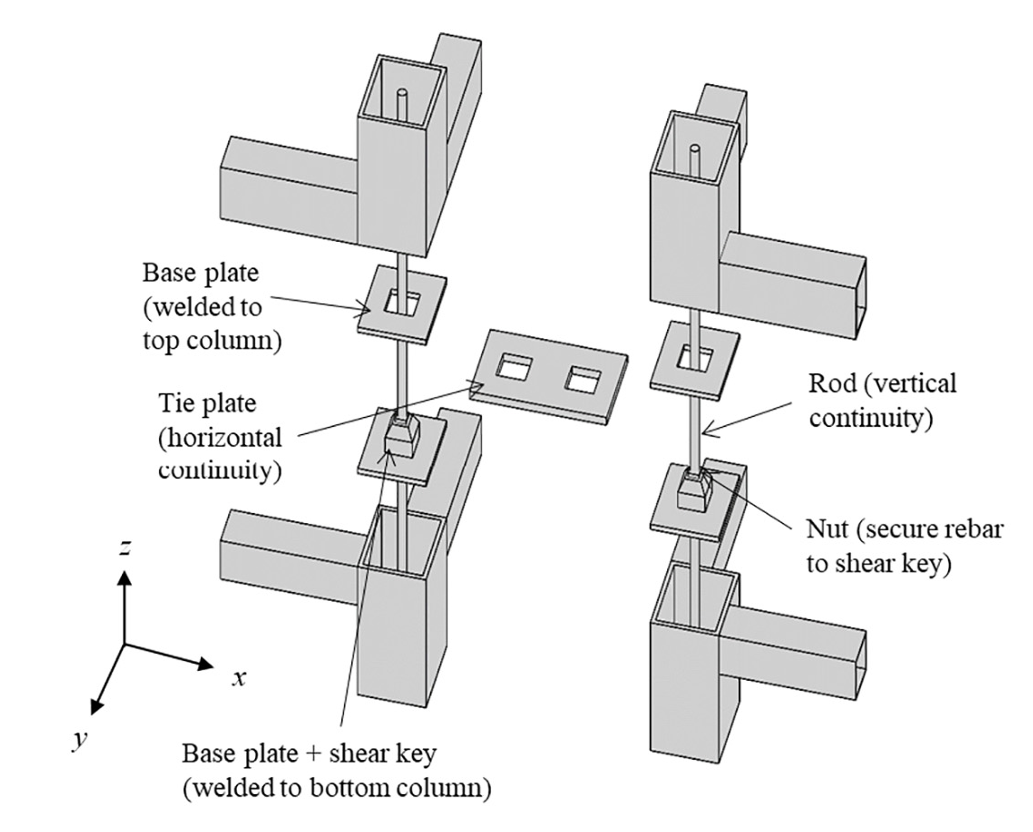

节点（Inter-module Joint）是模块化结构的灵魂。论文详细阐述了一种已有的通过外部实现的柱-柱连接节点构造   ：

1. 传力机制： 通过垂直拉杆抵抗拉力和有限的弯矩，利用立柱端板承压传递压力；剪力则通过专门设计的剪力键（Shear Key）传递至水平连接板    。

2. 施工容错： 考虑到制造与安装偏差，节点设计预留了约2mm的安装间隙    。相比传统的现场焊接或复杂的模块内部螺栓连接，这种外部操作的连接方式不仅大幅提升了安装速度，还保护了工厂预制好的内部装修免受损坏，实现100%的预制率   。

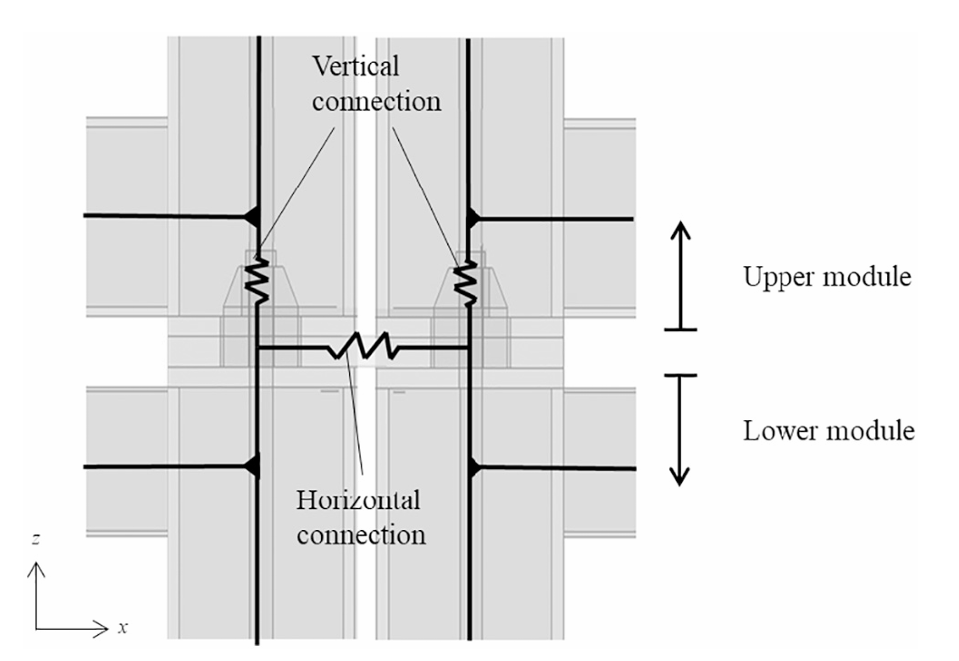

3. 力学建模： 在结构分析中，此类节点定义为半刚性（Semi-rigid），以更真实地捕捉结构的侧移行为与整体稳定性（批注：个人觉得半刚性具体的拉压，抗弯，和抗剪的定量模型需要进一步研究确定，比如此节点，轴向刚度通常和抗弯刚度耦合，剪切模型通常存在初始滑移等等）

四、 性能评估：40层高层模块结构的模拟与鲁棒性分析

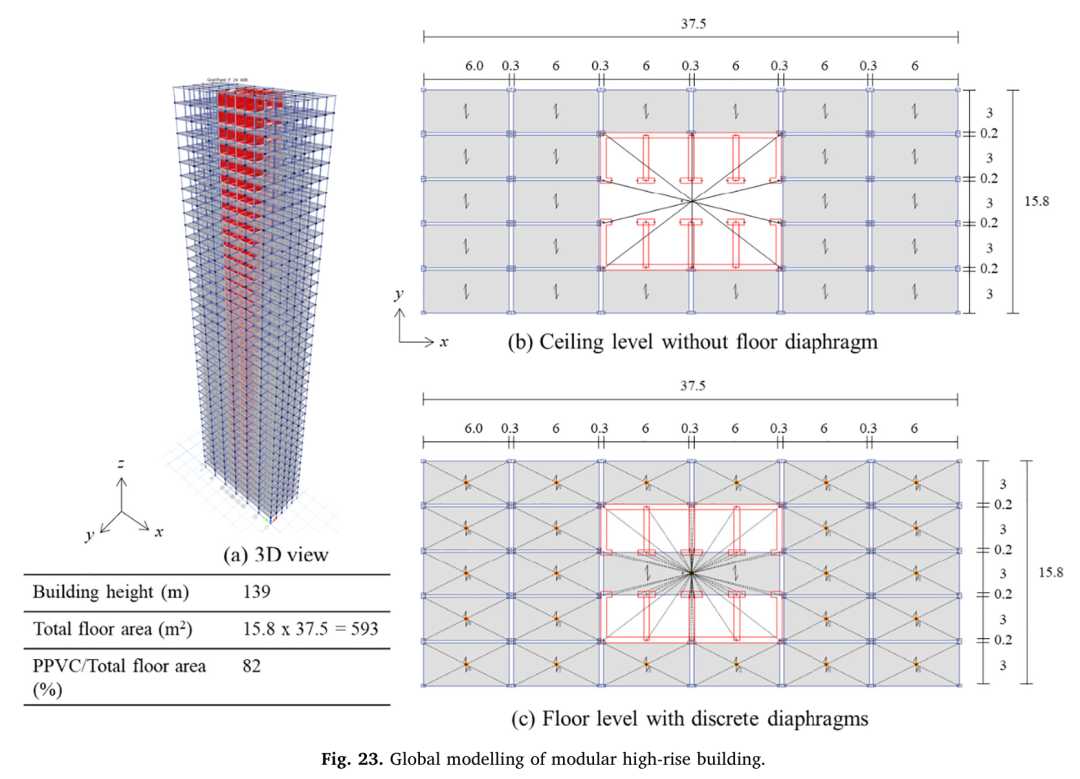

研究团队对40层模块化住宅建筑进行了严谨的有限元建模（FEA）    ：

1. 抗侧协同： 在高层体系中，核心筒（Core Wall）是抗侧移的主力，承担了约95%的基底剪力    。模块框架作为重力抵御系统，通过水平连接板与核心筒协同工作 ，模拟中，柱柱连接假定为铰接（批注：个人认为未必合理，铰接默认柱柱轴向抗拉强度无穷大，而实际却不是）   。

2. 防连续倒塌（Robustness）： 在模拟角柱失效的极端情景下，非线性静态分析显示，水平连接板能够有效地实现荷载重分布，利用“悬链线”（Catenary Action）防止结构发生连续溃屈    。虽然在事故状态下垂直位移比传统建筑高出14%，但其安全性完全符合现行规范要求    。

五、 展望：大跨度与智能组装

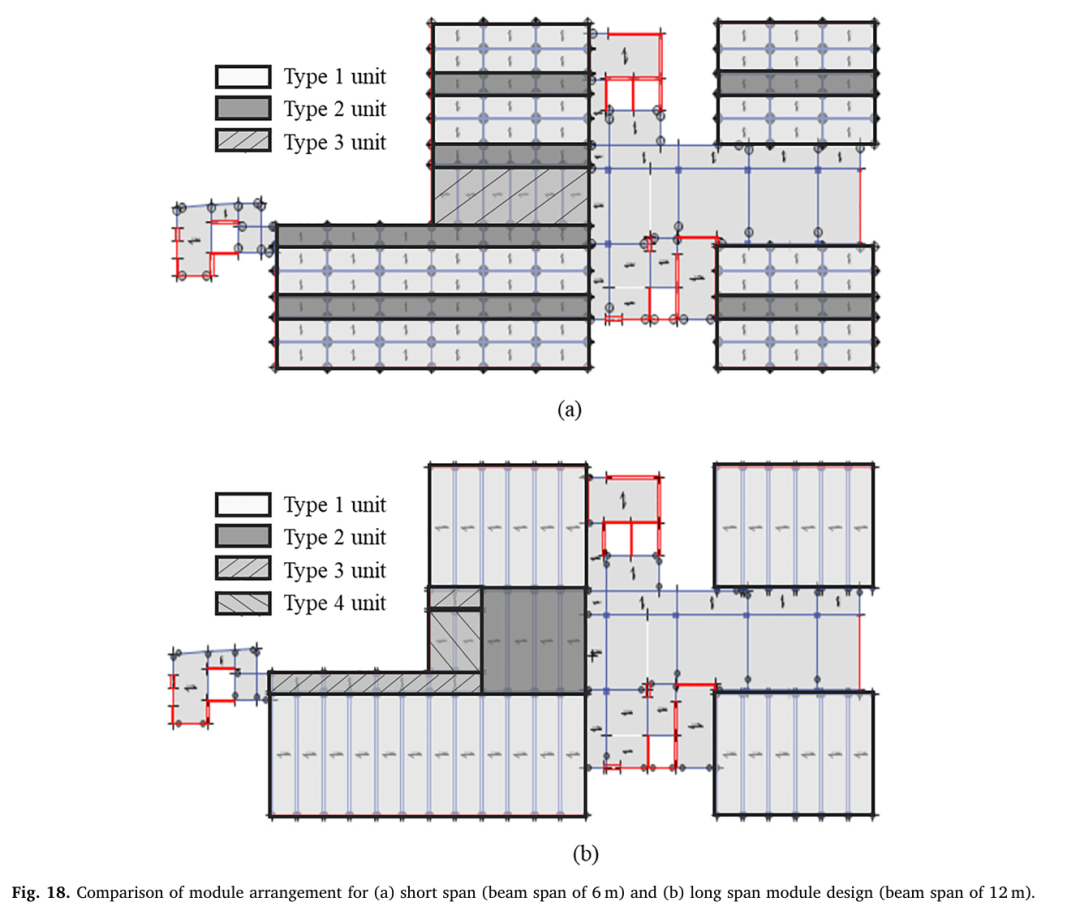

论文最后展望了12米大跨度模块的应用前景    。大跨度设计能减少一半以上的模块数量与节点数，使模块化技术能从住宅领域跨越到需要开敞空间的工业与商业建筑中    。

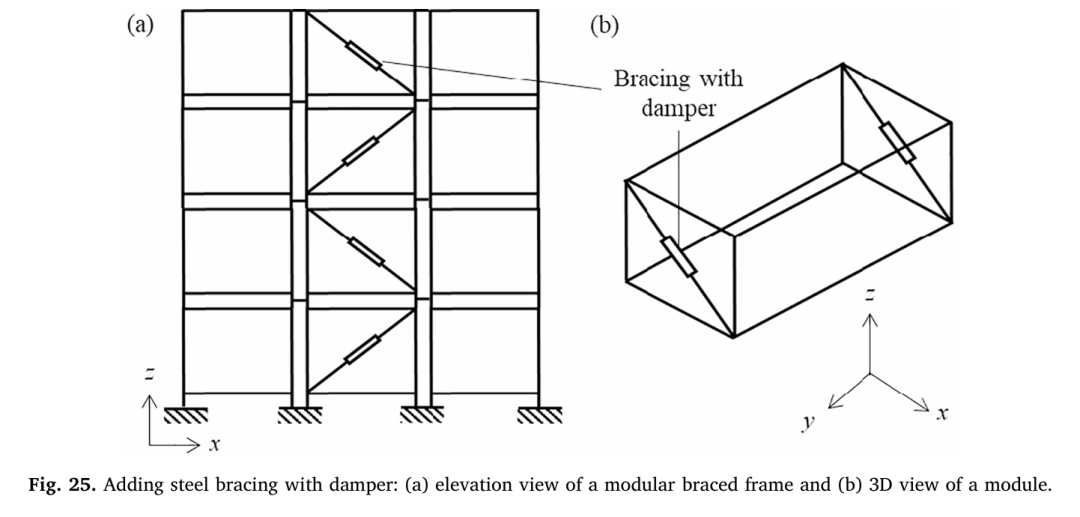

此外，集成阻尼器（Damper）的抗震模块以及如“卡扣式”般精准的机械自动连接器，将是下一阶段的研究重心。

结语：

钢-混组合系统的引入，让模块化建筑告别了“低矮简陋”的标签。正如 Liew 教授所言，通过材料创新与力学逻辑的重构，我们离“像造汽车一样造房子”的梦想又近了一步。

参考文献：Liew JYR, Chua YS, Dai Z. Steel concrete composite systems for modular construction of high-rise buildings. Structures. 2019;21:135-149.
