工作应力设计法(WSD)与荷载抗力系数设计法(LRFD)

4月前浏览1033

在海洋工程结构设计领域,工作应力设计法(working stress design, WSD)与荷载抗力系数设计法(load and resistance factor design, LRFD)是两种核心设计方法,二者基于不同的设计理念、计算逻辑,适配不同的工程场景。

工作应力法是传统、经典的结构设计方法,核心基于弹性工作状态假设,通过控制结构在正常使用荷载下的实际应力,不超过材料的容许应力,从而保证结构安全。

工作应力法的核心设计理念:假设结构始终处于弹性阶段,不考虑材料进入塑性的潜力,通过“统一安全系数”来覆盖所有不确定性(荷载波动、材料性能偏差、施工误差等),逻辑直观、计算简便,是早期结构设计的主流方法。

荷载抗力系数设计法是现代结构设计的主流方法,基于概率极限状态设计理论,核心是将“荷载效应”与“结构抗力”分别进行量化,通过设置不同的分项系数,精准控制结构在极限状态下的可靠度,更科学、更贴合工程实际风险。

荷载与抗力系数设计法的核心设计理念:承认荷载、材料性能、施工质量等存在不确定性,且不同类型荷载的风险程度不同(如波浪荷载比固定荷载不确定性更高),通过对荷载和抗力分别赋予分项系数,实现风险越高,控制越严,兼顾安全性与经济性。



两种方法本质

1. 工作应力设计法

核心逻辑:按弹性阶段计算结构的实际工作应力,要求该应力 ≤ 材料许用应力(材料强度除以安全系数),安全系数是单一整体系数,覆盖荷载、材料、计算误差所有不确定性。

:构件实际工作应力

:许用应力

:材料屈服强度

:整体安全系数

2. 荷载抗力系数设计法

核心逻辑:将荷载分项放大、材料抗力分项折减,用分项系数分别量化荷载不确定性、材料离散性、计算模型误差,满足:放大后总荷载效应 ≤ 折减后结构抗力。

:荷载分项系数(不同荷载取不同值,如自重 1.05、波浪 1.3)

:标准荷载值

:抗力分项系数(钢材常用 0.9,焊缝 0.85)

:构件名义抗力(按塑性 / 极限状态计算)

核心差异对比

对比维度

WSD(容许应力法)

LRFD(荷载抗力系数设计法)

设计理念

弹性工作状态,统一安全系数,覆盖所有不确定性

概率极限状态,分项系数控制,精准匹配不同风险

荷载处理

名义荷载直接叠加,无分项系数,不区分荷载风险

荷载乘以对应分项系数,高风险荷载系数更大

安全控制

统一安全系数,控制应力≤容许应力

荷载+抗力双分项系数,控制设计荷载≤设计抗力

安全精度

较低,对高风险荷载偏保守,对低风险荷载偏浪费,风险平均化

较高,精准区分荷载风险,安全裕度分配更均匀,更贴合实际

经济性

较差,统一保守导致材料用量偏大,造价偏高

较优,精准控制风险,可优化材料用量,降低造价

计算复杂度

简单,步骤少,无需记忆多组系数,新手易掌握

复杂,需记忆荷载/抗力分项系数,荷载组合规则多,对理论要求高

理论基础

基于弹性力学与工程经验,直观易懂

基于概率统计与极限状态理论,更具科学性

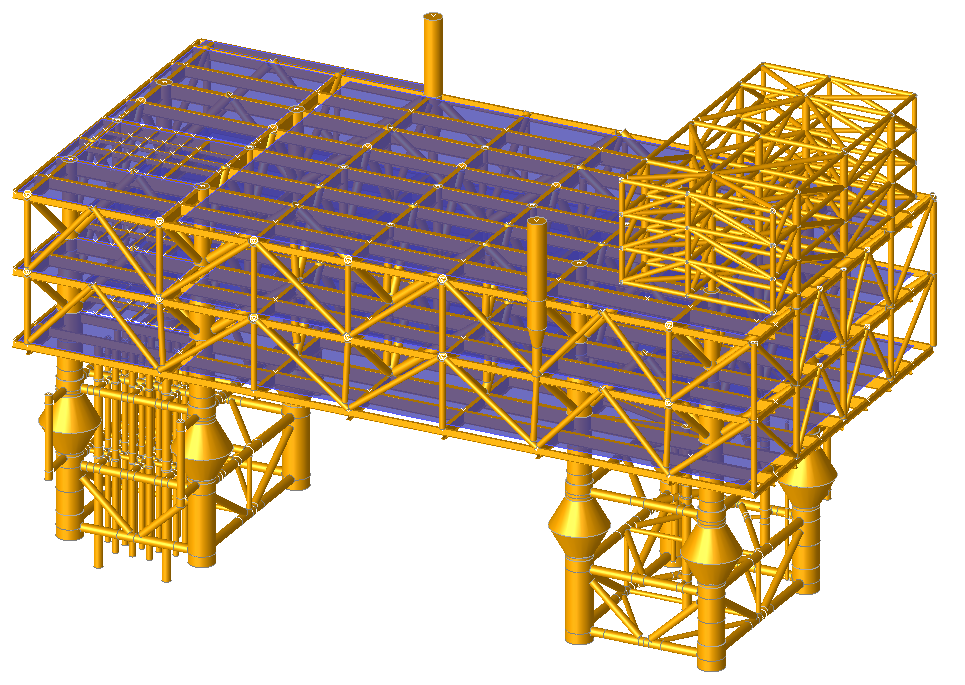

海洋平台导管架主腿对比实例

场景设定

构件:海洋导管架水下主腿(圆钢管,外径 D=1200mm,壁厚 t=30mm,钢材DH36,

荷载:自重、波浪水平力、海流力

受力:轴压 + 双向弯曲(

1.工作应力法

Step1 计算构件截面参数

截面积

截面模量

Step2 计算标准荷载效应

轴压应力:(压应力)

波浪 + 海流产生的弯曲应力:
弯矩
(取计算高度 L=10m,简化),
弯曲应力

总工作应力(叠加):

Step3 确定许用应力、验算

海洋平台 WSD整体安全系数取

许用应力

验算: → WSD 法判定:不满足,构件需加大截面

2.LRFD 法计算(荷载抗力系数法)

Step1 取分项系数

荷载分项系数:自重、波浪、海流

抗力分项系数:钢管轴压 + 弯曲

构件名义抗力(DH36 钢):(轴压);弯曲抗力

Step2 计算放大后的总荷载效应

放大轴压力:

放大水平力:

放大后总弯矩:

Step3 计算折减后抗力、验算(轴压 + 弯曲相关公式)

折减轴压抗力:

折减弯曲抗力:

复合受力验算(规范相关公式):

(LRFD 复合受力要求该值≤1.0)

验算: → LRFD 法同样判定:不满足,需加大截面

主要规范中两种方法的定位

1. DNV(挪威船级社)

核心规范:DNV-OS-C101(2023版);

定位:LRFD强制优先,WSD作为备选(仅用于小型/简单结构、老旧结构评估),2023版已将WSD整合入LRFD主规范,明确LRFD为海上结构首选方法。

2. ABS(美国船级社)

核心规范:ABS MODU/FPI Rules、ABS LRFD Guide;

定位:WSD为默认方法,LRFD为可选替代,双方法并行等效,高风险工况推荐采用LRFD。

3. CCS(中国船级社)

核心规范:《海上固定平台规范》、SY/T 10009;

定位:WSD为主,LRFD并行,新建高风险项目优先LRFD,逐步向国际规范接轨。

4. API(美国石油学会)

核心规范:API RP 2A-WSD、API RP 2A-LRFD;

定位:WSD为传统标配,LRFD为现代高风险项目首选,两种方法不可混合使用。
