微纳形貌测量精度受限？OAS 白光干涉仪仿真来解难
白光干涉仪案例分析
简介
白光干涉仪是微纳表面三维形貌检测的核心精密光学仪器，依托宽光谱低相干干涉原理，通过分光、参考与测量光路的高精度匹配，实现非接触式亚纳米级测量，广泛应用于半导体、MEMS、光学元件面形与微纳材料表征。本案例基于 OAS 光学软件波动光学与几何光学跨尺度仿真能力，完成白光干涉仪全系统建模、干涉条纹模拟、杂散光抑制与测量精度验证，为仪器优化设计与性能提升提供量化依据。
案例设置与操作
模型构建
依托 OAS 软件 CAD 建模与光学建模一体化能力，构建白光干涉仪完整系统模型。设置宽光谱白光光源，覆盖可见光波段，匹配实际低相干特性；搭建分光棱镜、参考镜、测量物镜、扫描功能与高分辨率探测器，精准还原光学元件几何参数、材料属性与膜系特征。对镜筒、隔环等机械结构统一设置散射模型与膜层参数，实现光机结构协同建模，保证模型与工程样机高度一致。
探测器设置
在 OAS 中配置干涉专用探测器，设置相干光采样、光程差扫描与条纹采集参数，匹配亚纳米级测量需求。定义光线能量阈值与接收视场，屏蔽环境噪声与非相干杂散光，确保仅采集有效干涉信号。通过软件参数化功能，设置扫描步长、采样点数与波段权重，实现干涉信号的稳定采集与高精度还原。
分析优化
采用 OAS 光束追迹与矢量场传播算法，完成参考光与测量光的相干叠加模拟，输出高保真干涉条纹，还原光程差与相位分布。利用杂散光分析模块，识别镜筒、结构件散射与鬼像干扰，定位关键噪声面；通过路径提取与辐照度量化分析，优化表面处理与结构遮光设计，显著抑制杂散光干扰。开展系统公差与装调误差仿真，评估元件偏心、倾斜、面形误差对测量结果的影响，给出装调公差范围，提升样机一致性与重复性。
白光干涉仪的三维追迹图

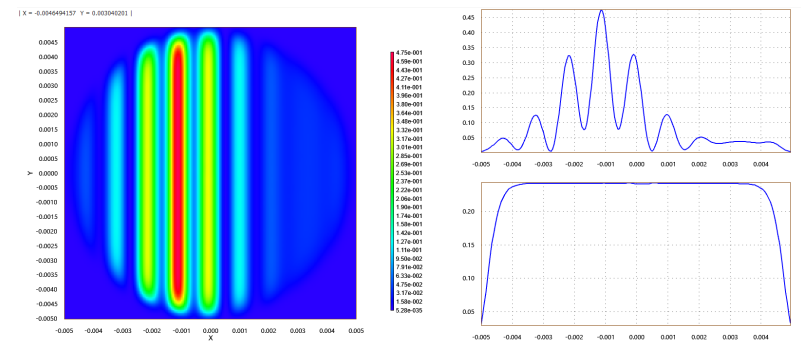

白光干涉仪的探测器结果图
总结
本案例基于 OAS 光学软件完成白光干涉仪全流程仿真，精准复现低相干干涉过程，量化杂散光、装调误差对测量精度的影响，形成从建模、仿真到优化的完整解决方案。验证 OAS 在干涉光学、微纳检测系统中的高精度与高效性，可为白光干涉仪及同类精密光学测量仪器的研发、优化与性能验证提供可靠工具支撑，助力提升微纳形貌测量的稳定性与准确性。
