EOG、EDC、ECD和EWS
本篇文章详细比较了IEC 61400-1第四版（2019年版）中的四种极端风况：极端运行阵风（EOG）、极端风向变化（EDC）、极端相干阵风伴随风向变化（ECD）和极端风剪切（EWS）。
四种极端风况核心参数总览
特性 | EOG | EDC | ECD | EWS |
全称 | Extreme Operating Gust | Extreme Direction Change | Extreme Coherent Gust with Direction Change | Extreme Wind Shear |
标准条款 | 6.3.3.3 | 6.3.3.5 | 6.3.3.6 | 6.3.3.7 |
时间参数 | 10.5秒 （总持续时间） | 6秒 （持续时间） | 10秒 （上升时间） | 12秒 （持续时间） |
风速变化 | 草帽波形 | 无（恒定） | 线性上升+恒定 | 线性变化 |
风向变化 | 无 | ±θₑ | ±θ_cg | 无 |
风剪切 | 无变化 | 无变化 | 无变化 | 垂直/水平剪切 |
适用状态 | 运行状态 | 运行状态 | 运行状态 | 运行状态 |
重现期 | 50年 | 50年 | 50年 | 50年 |
数学模型详细对比
这四个均为运行状态下的确定性极端风事件模型（区别于停机或空转的 EWM），用于计算极限载荷。

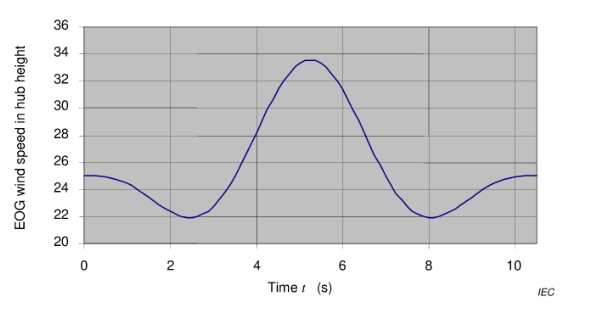

1. EOG（极端运行阵风）
仅风速突变（草帽波形）、风向不变的短时极端阵风，模拟运行中突增或突降的风速冲击。
特征：
- 10.5秒完整周期（上升+下降）
- 峰值出现在 t = 4秒（0.378×10.5）
- 阵风幅值：

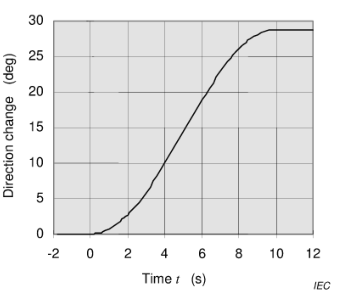

2. EDC（极端风向变化）
仅风向突变、风速保持不变的极端转向事件，风矢量方向快速偏转，核心是偏航或 侧风载荷。
特征：
- 6秒内完成风向突变
- 最大风向变化角： 低风速时θₑ可达180°，高风速时趋近于0°
3. ECD（极端相干阵风伴随风向变化）
风速突变加风向突变同时发生的组合极端事件，是最严苛的组合载荷工况。
特征：
- 10秒上升时间
- 风速增幅：V_cg = 15 m/s（固定值）
- 风向变化
波形特点

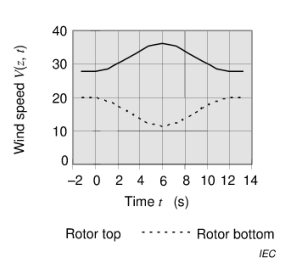

4. EWS（极端风剪切）
风速沿高度或水平方向的极端梯度分布，转子扫风面内存在显著速度差，造成叶片不平衡载荷、挥舞或摆振交变，区别于瞬时阵风，是空间分布型极端风况。
特征：
- 12秒持续时间（四种中最长）
- 垂直剪切幅值：
- 水平剪切幅值：
- 同时考虑正向和负向剪切（共4种组合）
波形特点：
以上是IEC 61400-1 里四种极端风况的总结，其设计逻辑是风速、方向和风速空间维度随时间的极端变化时对风电机组产生的极端载荷情况。
