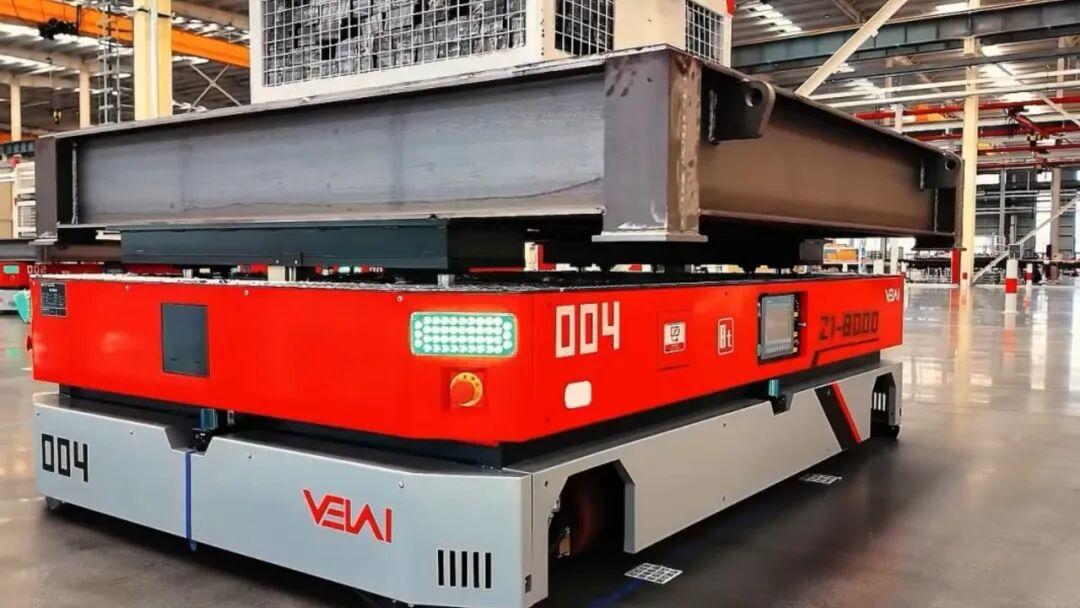

重载 AGV 车架在长期循环载荷下易产生疲劳开裂，设计上如何提升寿命？
优化结构形式
采用封闭箱型截面可提高抗弯抗扭刚度，均匀分布应力，减少局部变形。 细节设计改进
关键连接处使用大圆角或渐变过渡，避免尖角，可显著降低应力集中。 加强筋布局策略
根据受力路径合理布置加强筋，增强高应力区支撑，同时避免因筋位不当引发新应力集中。 材料与工艺选择
选用高疲劳强度材料（如高强度钢或铝合金），并对焊缝进行打磨处理，减少微观缺陷。 仿真辅助设计
通过有限元分析模拟循环载荷，识别疲劳薄弱点，针对性优化结构参数。 定期维护监测
设计时预留检测空间，便于后期对关键部位进行裂纹检测与预防性维护。
叉车式AGV车架优化
针对叉车式AGV在频繁举升货物时车架根部易疲劳开裂的问题，设计将原有开放式C型梁改为封闭箱型截面，并在应力集中区域采用半径≥30mm的大圆角过渡，同时沿受力路径增加纵向加强筋。改进后应力集中系数降低40%，疲劳寿命提升至原设计的2倍以上。潜伏式AGV底盘结构升级
某型号潜伏式AGV在长期高速转弯时底盘焊接处出现裂纹。重新设计时采用整体冲压成型箱型底盘，关键连接处采用渐变式圆角过渡（R角从15mm增至50mm），并在电机安装座周围布置放射状加强筋。改进后最大交变应力降低35%，实测循环载荷寿命超10万次无开裂。重载AGV横梁抗疲劳改造
载重3吨的重载AGV在巷道循环行驶中横梁焊缝频繁开裂。通过将单层板横梁改为双层中空箱型结构，内部增设蜂窝状加强筋网格，所有棱角处采用R40mm以上圆弧过渡。配合有限元分析优化筋板布局，使应力峰值下降52%，并通过台架试验验证其满足50万次循环载荷要求。
疲劳开裂
指材料在循环载荷作用下，因应力反复变化而逐渐产生裂纹并扩展直至断裂的现象。 封闭箱型结构
一种由多块板材焊接或连接形成的空心箱体构件，具有较高的抗弯和抗扭刚度。 大圆角过渡
在结构设计中，采用较大半径的圆弧连接不同几何形状或截面，以减少局部应力集中。 加强筋
附加在结构表面的条状或网格状凸起部分，用于提高整体刚度和承载能力。 应力集中系数
表示局部最大应力与名义应力的比值，用于量化结构局部应力增大的程度。
