模态分析中的阶、频率、阻尼与振型
模态分析是结构动力学领域的基石，但其中大量的专业术语和概念常常让人感到困惑。什么是模态的“阶”？固有频率究竟指哪一个？实模态和复模态又有何不同？本文将对几个核心概念进行梳理，力图用更清晰的逻辑呈现其物理图景。
一、理解模态的“阶”：从自由度出发
要理解“阶”，必须先理解“自由度”。自由度是确定结构空间运动位置所需的最小、独立坐标个数。例如，空间中的一个质点有3个平动自由度，一个刚体有6个自由度（3个平动+3个转动）。

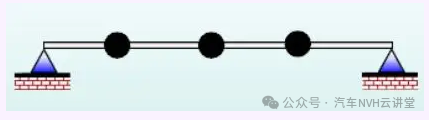

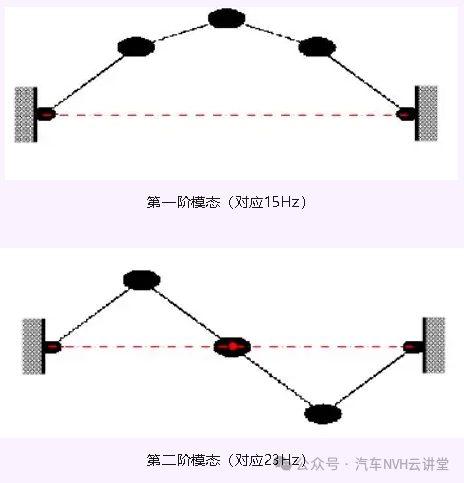

一个连续体（如一块钢板、一根梁）理论上拥有无穷多个自由度。在有限元分析中，我们通过离散化，将这个“无限”的问题转化为“有限”个自由度的模型来求解。因此，一个最直接的理解是：一阶模态对应系统的一个振动自由度。单自由度系统只有一阶模态，两自由度系统有两阶，而一个连续体则拥有无穷多阶模态。
对于具体的结构，每一阶模态都对应着一组特定的“身份证信息”：固有频率、阻尼比和模态振型。
一个自然的延伸问题是：为什么同一个结构，各阶的模态参数会不同？
这是因为，在结构整体振动时，并非全部的质量和刚度都同等地参与每一阶模态的响应。参与某一阶模态振动的，是结构中“活跃的”那部分质量，即有效质量；提供恢复力的，则是相应的等效刚度。由于每一阶模态振型所“调动”的结构部分不同，其对应的有效质量和等效刚度也就不同，从而导致了各阶频率、阻尼和振型的差异。
二、固有频率：有阻尼 vs. 无阻尼
在教材中，我们常看到两个定义：
无阻尼固有频率 (ωₙ)：仅由系统刚度和质量决定，公式为 √(k/m)。
有阻尼固有频率 (ω_d)：考虑了阻尼的影响，ω_d = ωₙ √(1-ζ²)，其中 ζ 为阻尼比。
这种区分很大程度上是为了公式推导的便利。在工程实际中，当我们说“固有频率”时，在没有特殊说明的情况下，通常指的就是有阻尼固有频率，因为现实中的结构总是存在阻尼的。
在有限元分析中：
实模态分析（忽略阻尼或假设为比例阻尼）计算得到的是无阻尼固有频率。
复模态分析（考虑非比例阻尼）计算得到的是有阻尼固有频率。
值得庆幸的是，对于大多数普通结构，阻尼比通常很小（<10%），因此阻尼对固有频率值的影响微乎其微，ω_d 与 ωₙ 非常接近。
三、实模态 vs. 复模态：相位关系是关键
模态的“实”与“复”，本质区别在于结构上各点振动时的相位关系，而这由阻尼特性决定。
1. 实模态
产生条件：系统无阻尼，或阻尼为比例阻尼（即阻尼矩阵可由质量矩阵和刚度矩阵线性表示）。
核心特征：
模态振型为实数，各点位移值仅为带正负号的实数。
所有点同时达到最大位移、同时通过平衡位置。
结构上任意两点之间的相位关系，非完全同相（0°），即完全反相（180°）。
振动形态表现为驻波，波节（不振动的点/线）位置固定。
2. 复模态
产生条件：系统存在非比例阻尼（阻尼与质量、刚度不成比例）。
核心特征：
模态振型为复数，必须用幅值/相位或实部/虚部共同描述。
各点不同时达到最大位移，也不同时通过平衡位置。
各点间不存在简单的同相或反相关系，相位差可以是0°到180°之间的任意值。
振动形态表现为行波，节点（最小振幅点）似乎在结构上移动。
为了直观展示，可以想象一个悬臂梁的某阶模态。在实模态下，梁上各段要么一起向上、要么一起向下（同相或反相）。而在复模态下，可能会看到波形像波浪一样从梁根向梁梢“滚动”，各点的运动在时间上存在滞后。
简单来说，比例阻尼下得到实模态，非比例阻尼下得到复模态。实模态是复模态在阻尼满足特定条件时的一种特例，其数学处理和物理理解都更为简单。
四、几个关键名词的“相对”意义
在模态坐标系下，有一些概念需要辩证理解：
模态质量、模态刚度、模态阻尼：这些量本身没有绝对的物理意义，其数值依赖于对模态振型的缩放方式（如质量归一、刚度归一等）。它们最重要的价值在于相对比较和进行坐标变换。
有效质量、等效刚度：这两个概念具有明确的物理意义。“有效质量”指真正参与某一阶模态振动的那部分结构质量，它通常小于结构的总质量。正是由于各阶模态的“有效质量”和“等效刚度”不同，才导致了频率的差异。
五、一个反直觉的案例：为何增加刚度，频率反而降低？
直觉告诉我们：增加刚度，频率升高。但考虑一个两端自由的梁：
自由梁的前两阶弹性模态频率为 164Hz、452Hz。
将其两端约束成为简支梁后，其前两阶弹性模态频率变为 72Hz、288Hz。
频率竟然降低了！这似乎违背了常识。
奥秘在于，我们忽略了刚体模态。一个自由梁在164Hz的弹性模态之前，还存在两阶频率为0（或极低）的刚体模态（一阶平动，一阶转动）。当我们施加简支约束时，实际上是增加了系统抵抗刚体运动的刚度，使得原来的刚体模态频率从0Hz开始向上移动，变成了72Hz和288Hz的弹性模态。
而原来自由梁的第一阶弹性模态（164Hz），在变成简支梁后，则“变成”了频率更高的第三阶模态（如647Hz）。所以，刚度增加确实使所有频率上移了，只不过上移的起点是0Hz的刚体模态，而非我们通常关注的弹性模态。这个例子深刻地提醒我们，在分析系统动力学特性时，必须全面考虑其所有模态（包括刚体模态），才能得到正确的物理图景。
结语
理解模态分析中的这些基本概念，是正确进行结构动力学建模、测试与优化的前提。从“阶”与自由度的对应关系，到固有频率的明确定义，再到实/复模态所揭示的深刻物理图像，每一步都紧密相连。而最后那个反直觉的案例则生动地告诉我们，工程直觉需要建立在完整的系统认知之上。
关于模态分析更多有趣的话题，例如“究竟什么是模态分析？”、“时域、频域和模态空间有何不同？”以及“模态振型的出现顺序是否有规律？”，本公 众号“模态空间”系列历史文章中有更详细的探讨，欢迎延伸阅读。
