谐波减速器效率偏低的根本原因是什么?

4月前浏览937

问题谐波减速器效率偏低的根本原因是什么?

简答参考传动原理导致的柔轮周期性弹性变形滞后耗散,且无法消除。
知识拓展
                    1. 传动原理本质

                      谐波减速器依靠柔轮的弹性变形传递运动,变形过程存在材料内摩擦。
                    2. 滞后耗散机制

                      柔轮在周期性变形中,材料内部的分子摩擦产生热能,导致部分输入能量被消耗。
                    3. 效率影响因素

                      包括柔轮材料阻尼特性、变形幅度、润滑条件及加工精度。
                    4. 技术改进方向

                      优化柔轮材料(如低损耗复合材料)、改进齿形设计、采用高性能润滑剂。
                    5. 应用权衡

                      尽管效率相对较低(通常70%-90%),但其高精度、大减速比和紧凑结构的优势使其在机器人、航空航天等领域不可替代。
                    相关案例
                                      1. 机器人关节驱动场景
                                        在工业机器人多轴关节中,谐波减速器因柔轮在高速正反向切换时产生弹性滞后,导致部分输入能量转化为热能耗散,使得整体传动效率降至80%-90%,长期运行引起温升,影响机器人定位精度与能耗表现。

                                      2. 高精度航天指向机构
                                        卫星天线或光学仪器的精密指向系统采用谐波减速器时,柔轮在微幅周期性变形中因材料内摩擦产生滞后损失,导致传动效率下降,需额外功率补偿,同时滞后带来的回差可能影响指向机构的微调精度。

                                      3. 医疗器械精密传动系统
                                        如手术机器人中的关节传动,谐波减速器在频繁启停与低速运行时,柔轮弹性变形滞后导致能量损耗,效率降低可能引发系统发热,需加强散热设计,同时滞后特性可能影响力反馈的实时性与操作流畅度。

                                      名词定义

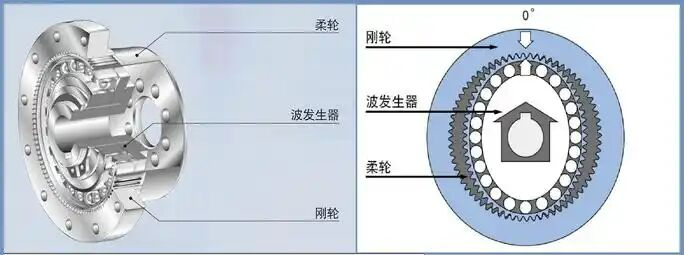

                                        1. 谐波减速器

                                          一种利用柔性齿轮的弹性变形来实现高减速比的精密传动装置。
                                        2. 柔轮

                                          谐波减速器中的薄壁弹性齿轮,在传动过程中发生周期性变形以传递运动和扭矩。
                                        3. 弹性变形

                                          材料在外力作用下发生形状或尺寸改变,外力移除后能恢复原状的现象。
                                        4. 滞后耗散

                                          材料在循环加载和卸载过程中,由于内摩擦导致部分机械能以热能形式散失的现象。
                                        5. 传动效率

                                          机械传动系统中输出功率与输入功率的比值,反映能量传递过程中的损失程度。
