导弹外流场可视化

导弹气动外流场是导弹飞行时弹体周围空气形成的复杂流场，是导弹气动设计、性能优化及飞行安全评估的核心。现代战争对导弹飞行速度、射程、机动性要求提升，这些性能均与外流场流动特性直接相关。

导弹飞行面临超声速来流、攻角变化、尾喷流干扰等工况，外流场呈瞬态非定常特征，伴随激波等复杂流动现象，影响气动力系数与弹体安全。传统风洞试验成本高、周期长、工况受限，难以覆盖复杂瞬态场景。

因此借助CFD数值仿真求解，结合专业后处理工具可视化，成为主流手段，可高效模拟流场、解析机制，为导弹设计优化提供精准数据支撑。

< 导弹发射 >

仿真计算的模型来源于网上数据，计算工况马赫数为3，来流压力为101325pa，温度为288.15k，网格采用多面体网格计算，通过数值模拟得到导弹周围的流场分布状态。

采用的仿真CAD模型和网格模型分别如下图所示：

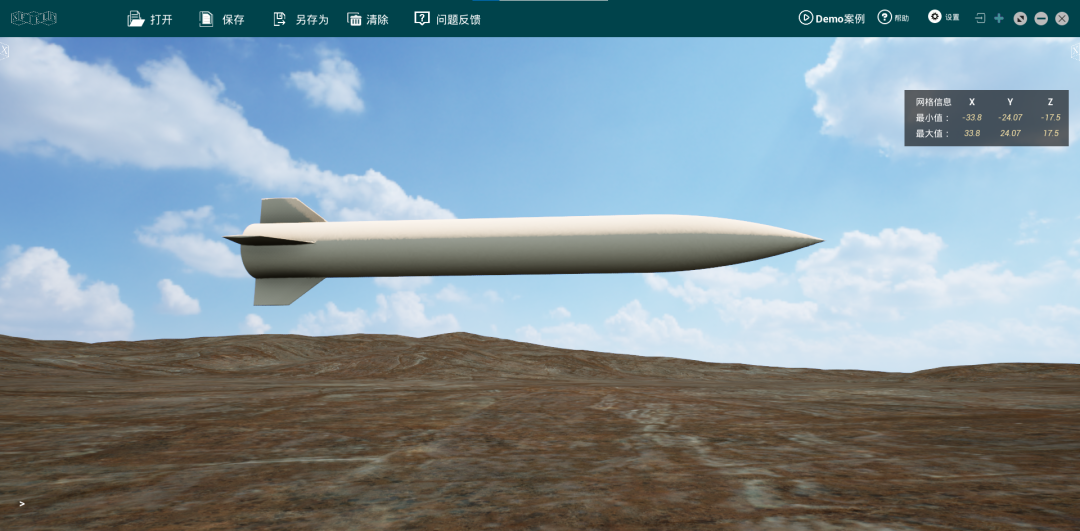

< 导弹CAD模型 >

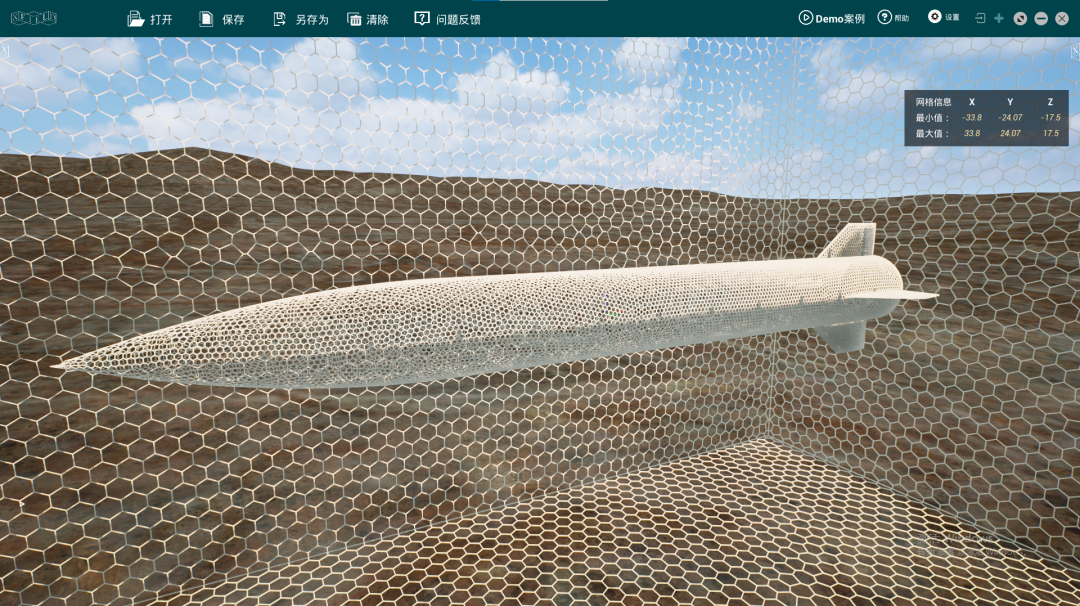

< 计算网格模型 >
