OptiStruct中NLADAPT卡片的详细解析

在OptiStruct的非线性分析体系中，NLADAPT作为Bulk Data Entry，是对NLPARM卡片的补充与扩展——聚焦于“时间步自适应调整”“接触状态控制”“额外收敛准则”三大核心功能，可进一步优化非线性分析的收敛性、稳定性与计算效率，尤其适用于强非线性场景（如接触滑动、结构失稳）。

一、NLADAPT的核心功能与适用场景

NLADAPT的功能围绕“非线性分析的精细化控制”展开，核心优势是弥补NLPARM在动态调整与特殊准则上的不足，主要适用场景包括：

1. 1. 时间步自适应管理：通过NCUTS、DTMAX、DTMIN参数控制时间步的“削减次数”与“大小范围”，避免因固定时间步导致的收敛失败（如接触突变时自动减小时间步）。
2. 2. 接触状态变化控制：通过NOPCL（开合接触次数）、NSTSL（粘滑接触次数）限制单步接触状态的剧烈变化，防止接触不稳定导致的求解发散。
3. 3. 额外收敛准则补充：通过ERRF（力残差）、ERRM（力矩残差）添加“网格点级”的收敛判定，与NLPARM的全局准则（UPW）配合，提升结果精度（如局部高应力区域的力平衡验证）。
4. 4. 结构失稳 stabilization：通过STABILIZ参数添加粘性阻尼稳定项，抑制屈曲类问题（如薄壁结构失稳）的数值振荡，确保求解稳定。

二、NLADAPT的格式与示例

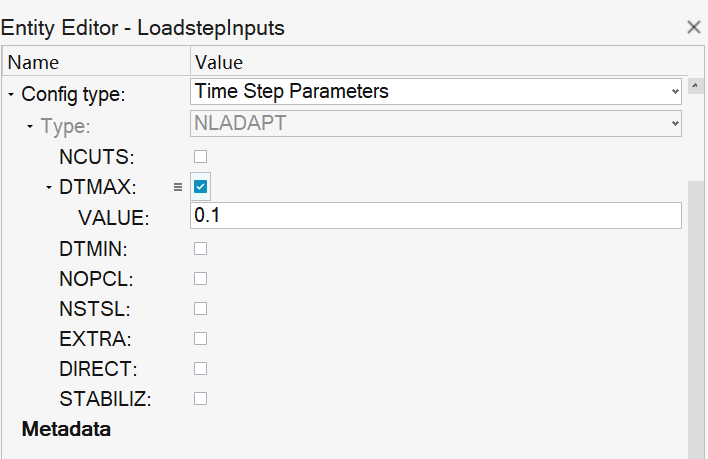

1. 标准格式

NLADAPT采用“主行+续行”的10列灵活格式，支持多组“参数-值”配对，结构如下（参数可按需选择，无需全部填写）：

2. 应用示例

示例1：时间步与接触控制

  NLADAPT    23    NCUTS    5    DTMAX    4.0    DTMIN    1.0

含义：定义ID=23的NLADAPT参数集——

• • NCUTS=5：允许最大5次时间步削减（若当前时间步收敛失败，自动将步长减半，最多削减5次）；
• • DTMAX=4.0：时间步最大不超过4.0（单位与TTERM一致，如秒）；
• • DTMIN=1.0：时间步最小不低于1.0，避免步长过小导致计算效率过低。

示例2：额外力残差收敛准则

  NLADAPT    23    ERRF    MAX    TOLF    0.001

含义：在ID=23的参数集中添加力残差准则——

• • ERRF=MAX：激活“网格点最大力残差”收敛判定；
• • TOLF=0.001：力残差需小于“参考最大力×0.001”才算满足准则，需与NLPARM的UPW准则同时满足。
•



三、核心参数的详细定义

NLADAPT的参数按功能可分为“时间步控制”“接触状态控制”“收敛准则”“稳定性控制”四类，关键参数如下：

四、关键使用规则与注意事项

1. 与NLPARM的配合逻辑

NLADAPT是NLPARM的“补充而非替代”，两者需配合使用，核心规则：

• • 调用方式：子工况需同时通过NLPARM=ID1和NLADAPT=ID2调用，NLADAPT的参数仅在NLPARM的基础上追加控制；
• • 收敛准则优先级：NLADAPT的ERRF/ERRM准则与NLPARM的UPW准则需同时满足才算收敛，缺一不可（如仅UPW满足但ERRF不满足，仍判定为收敛失败）；
• • 时间步优先级：NLADAPT的DTMAX/DTMIN优先级高于NLPARM的DT/NINC（若NLPARM的DT超过DTMAX，自动调整为DTMAX）。

2. 时间步自适应的工作机制（NCUTS+DIRECT=NO）

当DIRECT=NO（默认自适应模式）时，时间步调整逻辑如下：

1. 1. 初始时间步按NLPARM的DT或TTERM/NINC计算；
2. 2. 若当前时间步收敛：
• • 若步长<DTMAX，可尝试增大步长（通常为当前步长的1.2-2倍），但不超过DTMAX；
3. 3. 若当前时间步收敛失败：
• • 若剩余NCUTS>0，将步长减半（NCUTS减1），重新计算；
• • 若NCUTS=0或步长已≤DTMIN，求解终止并报错；

• • 应用建议：接触滑动、材料塑性等强非线性场景，建议设置NCUTS=5-10、DTMAX=初始步长的2倍，确保自适应灵活性。

3. 接触状态控制的意义（NOPCL/NSTSL）

NOPCL和NSTSL用于限制单步接触状态的“剧烈变化”，避免接触不稳定：

• • NOPCL：控制“从接触到分离”或“从分离到接触”的网格点数量（如设置NOPCL=100，单步最多允许100个网格点改变开合状态）；
• • NSTSL：控制“从粘接到滑动”或“从滑动到粘接”的网格点数量（如设置NSTSL=50，单步最多允许50个网格点改变粘滑状态）；
• • 应用建议：大规模接触模型（如轮轨、齿轮），建议设置NOPCL/NSTSL为接触网格点总数的5%-10%，平衡稳定性与效率。

4. 稳定性控制的适用场景（STABILIZ）

STABILIZ仅用于大位移分析中的“结构失稳问题”（如薄壁梁屈曲、壳体压溃），核心规则：

• • STABILIZ=YES/1.0：稳定能随应变能动态变化（应变能增大，稳定能同步增大），适合一般失稳场景；
• • STABILIZ=-X（X>0）：稳定能固定为“X×1e-4×初始应变能”，不随分析过程变化，适合强屈曲场景（如薄壁管压溃）；
• • 注意事项：STABILIZ会引入粘性阻尼力，可能轻微影响结果精度，非失稳场景不建议启用（默认YES仅在必要时生效，无需手动关闭）。

五、工程应用场景

NLADAPT的参数配置需结合具体非线性类型，典型场景如下：

1. 1. 轮轨接触滑动分析：
• • 参数配置：NLADAPT=23 NCUTS=8 DTMAX=0.5 DTMIN=0.05 NOPCL=200 NSTSL=100 ERRF=MAX TOLF=0.002；
• • 目的：通过多次数削减（NCUTS=8）应对接触滑动突变，限制粘滑/开合数量（NSTSL=100/NOPCL=200），追加力残差准则（ERRF）确保接触力平衡。
2. 2. 薄壁结构屈曲分析：
• • 参数配置：NLADAPT=24 STABILIZ=-2.0 DTMAX=0.2 DTMIN=0.01 NCUTS=10；
• • 目的：通过固定稳定能（STABILIZ=-2.0）抑制屈曲振荡，小步长（DTMAX=0.2）与多削减次数（NCUTS=10）确保失稳过程捕捉。
3. 3. 塑性材料大变形分析：
• • 参数配置：NLADAPT=25 ERRF=MAX TOLF=0.001 ERRM=MAX TOLM=0.001 DIRECT=NO；
• • 目的：追加力/力矩残差准则（ERRF/ERRM），确保局部塑性区域的力平衡，自适应时间步（DIRECT=NO）应对材料非线性突变。
