告别“轰隆隆”！工程师如何用“动力吸振器”狙击电动车烦人路噪？
在电车时代，没了引擎声的掩盖，一种持续不断的“轰隆”声成了新的噪音公敌。一项针对SUV的深入研究，揭示了其根源，并用一个巧妙的装置解决了问题。

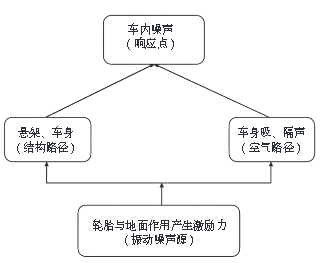

图1：路噪通过结构传递和空气传递两种主要路径进入车内。
问题浮现：恼人的中频“轰隆”声
一辆正在研发中的纯电动SUV遇到了一个典型的NVH（噪声、振动与声振粗糙度）问题。在时速约40公里/小时行驶于粗糙沥青路面时，后排乘客能听到明显令人不适的中频“轰隆”声，且路面越粗糙，问题越突出。
专业的主观评价给出了5.5分（10分制），被判定为“不可接受”，急需整改。客观测试数据显示，车内噪声在70~100Hz频段存在明显峰值，其中后排声压级高达48.0分贝，比前排高出7.4分贝。经过滤信号回放确认，正是这个频段的能量产生了主观感受到的“轰隆隆”路噪。

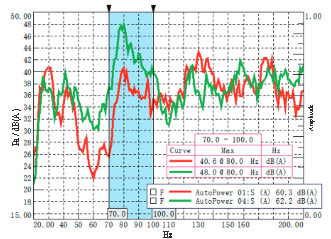

图2：测试显示，车内70-100Hz频段存在明显噪声峰值，后排比前排高出7.4 dB(A)。
侦探第一步：锁定“元凶”悬架
面对复杂的路面激励，工程师首先采用了主成分分析（PCA） 技术。这种方法能将四个轮芯的振动信号“解耦”，找出对车内噪声影响最大的振动来源。
分析结果清晰地指向了后悬架系统。在70~100Hz的问题频段，后悬架振动的主成分曲线与车内噪声曲线的趋势高度一致，表明这个令人烦躁的“轰隆”声主要来源于车辆后部。

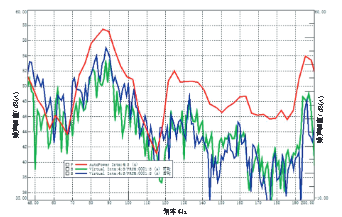

图3：PCA分析表明，70-100Hz的路噪峰值主要来源于后悬架系统。
侦探第二步：揪出共振“搭档”
锁定后悬架是源头后，下一步是找出振动如何被放大并传递到车内。工程师对后悬架和车身进行了工作变形分析（ODS），观察它们在特定频率下的实际振动形态。
测试发现，在84Hz附近，后扭力梁（后悬架的核心部件）的中部及两端，以及尾门中部的外板，都出现了明显的同步摆动。这强烈暗示，路面激励通过轮胎传到扭力梁，进而激发了尾门局部钣金的振动，两者很可能发生了“耦合共振”。

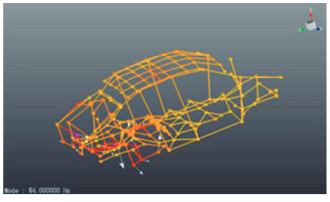

图4：ODS分析显示，在84Hz附近，后扭力梁与尾门外板存在明显的同步振动。
随后的模态测试证实了这一判断：扭力梁本体的Z向弯曲模态频率为83.4 Hz，而尾门中部的局部X向模态频率为84 Hz。两者频率如此接近，导致路面激励很容易同时激发起这两个部件的共振，它们的振动叠加在一起，共同辐射出强大的82Hz附近噪声。
解决方案：巧用“动力吸振器”对症下药
找到了问题根源——扭力梁与尾门的耦合共振，工程师们评估了多种方案，包括更换轮胎、调整衬套刚度、优化减振器等。这些方案虽有一定效果（可降低1-2.5分贝），但单项改进有限，且可能影响其他性能。
最终，团队选择了效果最显著且对底盘性能无侵入性影响的方案：在后扭力梁的两端安装“动力吸振器”。
动力吸振器是一个经典的振动控制装置，其本质是一个附加在主结构（这里是扭力梁）上的“弹簧-质量”系统。当主结构（扭力梁）在83.4Hz发生共振时，调谐到相同频率的吸振器会产生一个与主结构振动方向相反、相位差180度的力，从而“吸收”并抵消掉主结构的振动能量，从源头上大幅减弱振动。
图5：动力吸振器通过自身的反相运动，吸收并抵消主系统的振动能量。
根据理论计算，项目组设计了针对83.4Hz频率优化的动力吸振器，并将其安装在扭力梁两端振动最剧烈的位置。

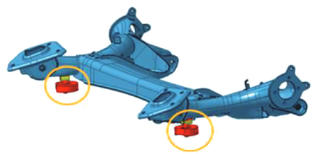

图6：动力吸振器被安装在振动突出的后扭力梁两端。
效果验证：立竿见影的宁静
实车改装测试结果令人惊喜：
在82.2Hz的峰值处，车内噪声大幅降低了8.4 dB(A)。
整个70~100Hz频段的总体噪声水平（RMS值）降低了4.9 dB(A)。
主观评价也同步提升，恼人的“轰隆”声基本消失，路噪水平达到了可接受的标准。

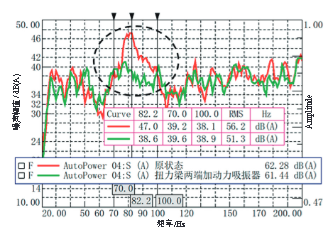

图7：加装动力吸振器后，82.2Hz处峰值噪声降低8.4dB，70-100Hz整体噪声显著改善。
结语
这项研究成功解决了一款纯电SUV的中频路噪问题。通过系统的PCA、ODS和模态测试，精准诊断出后扭力梁模态与尾门局部模态耦合共振是根本原因。最终，采用在扭力梁加装动力吸振器的方案，以非侵入、高效率且不影响底盘性能的方式，显著降低了特征峰值及频带噪声。这为电动汽车中高频路噪的控制提供了清晰的分析思路和一种极具工程应用价值的解决方案。
参考文献：陆日海等，基于动力吸振器的某纯电 SUV 车型路噪优化 新能源汽车技术
