MotorLab v1.0 发布，一键输出 BL(x)、Le(x)、T/S 参数。 免费！

一句话说清楚

MotorLab 把扬声器磁路仿真封装成了一个傻瓜式桌面工具。

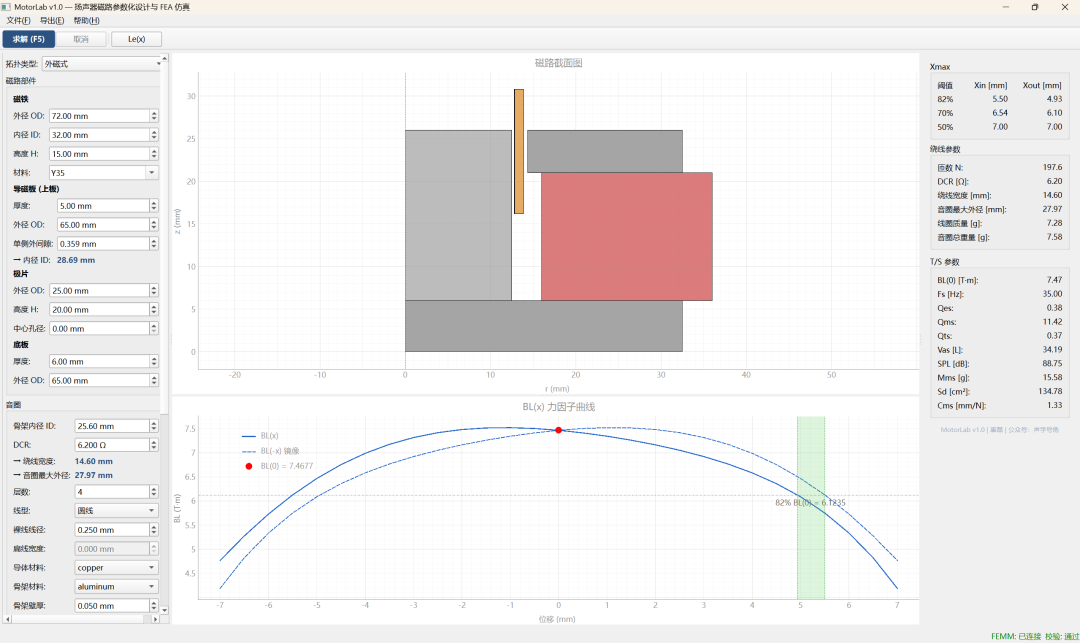

你只需要输入磁铁、导磁板、极片、底板、音圈的尺寸，点一下求解：

• • BL(x) 力因子曲线，含 Xmax 自动提取
• • Le(x) 电感曲线，频率可调
• • 完整 T/S 参数（Qts、Vas、灵敏度等）
• • 绕线参数（匝数、绕线宽度、线圈质量）

三种磁路拓扑

覆盖主流扬声器单元的磁路结构：

外磁式 —— 铁氧体/钕铁硼外磁，低音和全频单元的主流结构。

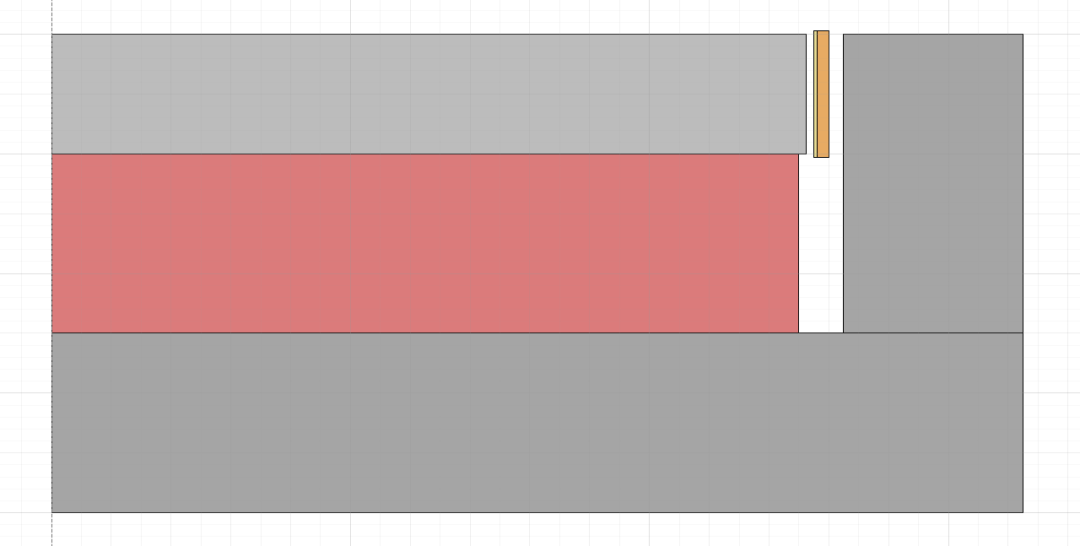

内磁式 —— NdFeB 内磁 U 杯，球顶高音和微型扬声器标配。



内磁 + 顶部磁铁 —— 极片顶部加反向充磁磁铁，推挽结构拉高气隙磁通密度。



两个值得说的设计细节

截面图实时预览

参数一改，截面图立刻更新。不用点求解就能看到几何关系对不对——磁铁够不够高、气隙是不是太窄、音圈有没有超出极片。这省掉了大量"改参数→求解→发现几何不对→改回来"的无效循环。

有部件干涉时，相关部件会变色，且右下角会红字提示校验错误。

HTML 报告一键导出

截面图、BL(x) 曲线、Le(x)曲线、设计参数表、TS参数表，全部打包成一个 HTML 文件。发同事、存档、写设计文档，一个文件搞定。另外也支持导出曲线的CSV（原始数据导入 Excel/MATLAB）和 DXF（截面图纸导入 CAD）。

3 步出结果

1. 1. 下载启动 —— 公 众号后台回复 “MotorLab” 获取链接。解压后双击 MotorLab.exe 直接运行。

1. 2. 选拓扑 + 填参数 —— 选磁路类型，填磁铁/导磁板/极片/底板/音圈尺寸。边填边看截面图实时预览，几何不对立刻改，零成本试错。需要T/S 参数的，先填入振动系统相关参数。
2.


3. 3. 点"求解 (F5)" —— 30 秒后拿到 BL(x) 曲线、Xmax、绕线参数。需要 Le(x) 的，再点对应按钮即可。
