LPDDR6数据包格式
256+32的灵活之道：DBI、元数据与链路保护如何共享总线
在LPDDR6标准中，数据如何组织、如何在12根DQ引脚上高效传输，是决定性能与功耗的关键。JEDEC定义了一种极具弹性的数据包格式（Data Packet Format）：将288位信息打包进24个连续的Beat（节拍），其中256位用于用户数据，剩余32位则根据系统需求灵活配置为DBI标志、系统元数据或链路保护码。这种设计让LPDDR6在低功耗、高可靠性和元数据支持之间自由切换，而无需增加额外引脚。

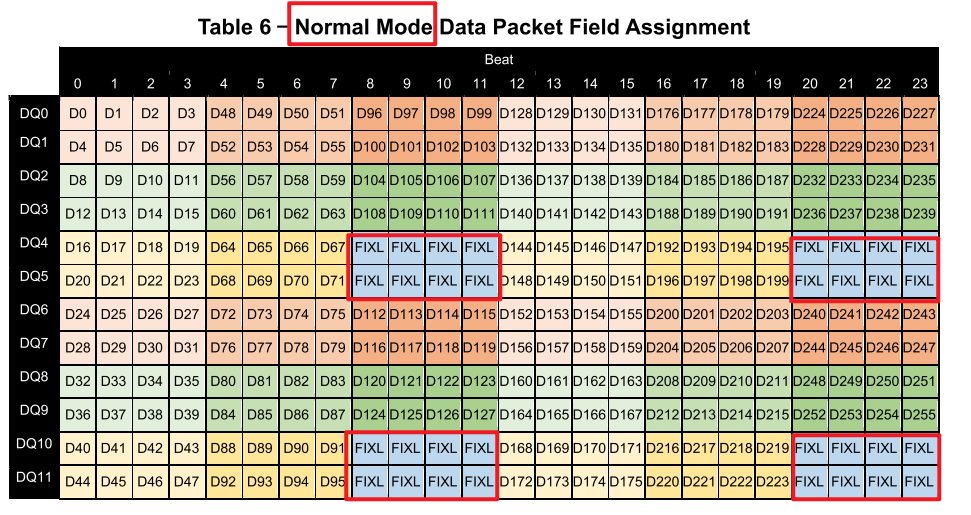

01 基本骨架：24个Beat + 12个DQ = 288位数据包
LPDDR6的一个完整突发传输（Burst）长度可以是BL24或BL48。以BL24为例，一次读写操作会在DQ[11:0]上连续传输24个Beat。每个Beat对应一根DQ引脚上的1位数据，因此总数据量为：
12（引脚）× 24（Beat） = 288 位
其中256位是应用数据（D0~D255），另外32位是“元数据区”——专门留给辅助信息(有效带宽利用率88.9%)。
这32位元数据区不存储在DRAM阵列的核心区域，而是用于实时控制、纠错或系统上下文。根据系统配置，它可能承载DBI（数据总线反转）标志、系统元数据（System Meta）或者链路ECC/EDC校验码，甚至同时组合使用。

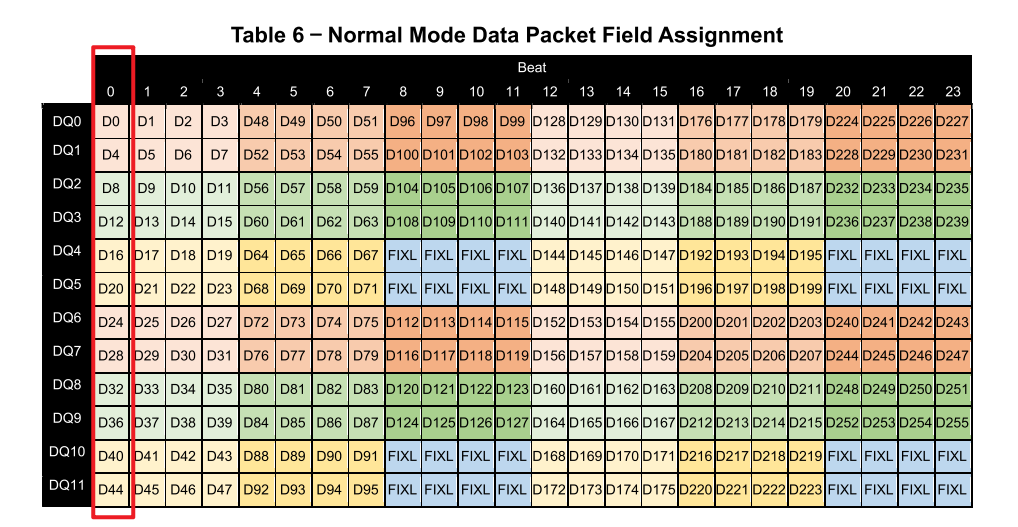

02 什么是Beat？数据线上的时间节拍
理解数据包格式，必须先弄清楚Beat的概念。在DDR体系中，每个WCK（写时钟）周期包含两个数据点：上升沿采样一个数据（Beat n），下降沿采样下一个数据（Beat n+1）。因此，一个Beat就是一根DQ线上1个UI（Unit Interval）的数据传输。表格中横向看，DQ0在Beat0输出D0，Beat1输出D1……Beat23输出D227；纵向看，在同一个Beat时刻，所有12根DQ线并行传输各自的数据位。LPDDR6的24个Beat构成了一个整齐的数据矩阵，为后续的元数据复用奠定了基础。
03 三种核心功能详解
32位元数据区能够承载三种不同的功能，分别面向功耗优化、系统扩展和可靠性增强。
🔹 DBI（数据总线反转）
核心作用：降低I/O动态功耗，改善信号完整性。
工作原理：将256位数据按16位（2字节）分组，若某组中“1”的数量超过8，则将该组数据全部反转，并通过对应的DBI标志位（占用元数据区中的16位）告知接收端。接收端根据标志恢复原始数据。 效果：使数据线上“1”的比例始终 ≤ 50%，减少电平翻转次数，从而降低DDR接口的功耗，并同步减少地弹等同步开关噪声。 增强特性：LPDDR6支持Enhanced Write DBI，通过MR93/MR94可编程XOR掩码，进一步灵活优化数据模式。 占用资源：启用时，元数据区中的16位固定用于DBI标志（I[15:0]）。
🔹 System Meta（系统元数据）
核心作用：在数据传输中附带额外的系统上下文信息，扩展内存的语义。
典型用途： 安全标签（如Arm TrustZone的安全状态） 存储属性（缓存策略、权限等） 调试或追踪信息 工作机制：SoC在写数据时同时提供16位元数据，DRAM将这些元数据存储在专用的寄存器或特定区域（与主数据阵列分离）。读操作时，DRAM将对应的元数据一并返回。 占用资源：启用时，元数据区中的16位被系统元数据（M[15:0]）占用。此时DBI功能仍可共存（两者各占16位），但链路保护无法同时启用。
🔹 Link Protection（链路保护）
核心作用：检测并纠正数据在传输过程中发生的错误，提高数据传输的可靠性。
实现方式：采用链路级ECC（纠错码）或EDC（检错码），对256位数据（及可能的系统元数据）生成16位校验码。 效果： ECC模式：可纠正单比特错误（SBE），检测多比特错误（MBE）。 EDC模式：仅检测错误，不纠正。 诊断覆盖率：ECC模式MBE检测≥99.5%；EDC模式SBE/MBE检测≥99.998%。 占用资源：启用时，整个32位元数据区全部用于存放校验码（CB[15:0]）。此时DBI和系统元数据均无法同时使用。
04 灵活分区：32位元数据区的三种“角色”
根据标准中Table 6 ~ Table 11的映射，32位元数据区可以根据寄存器配置（MR3、MR23等）扮演完全不同的角色。下面是最典型的三种工作模式：
标准模式：

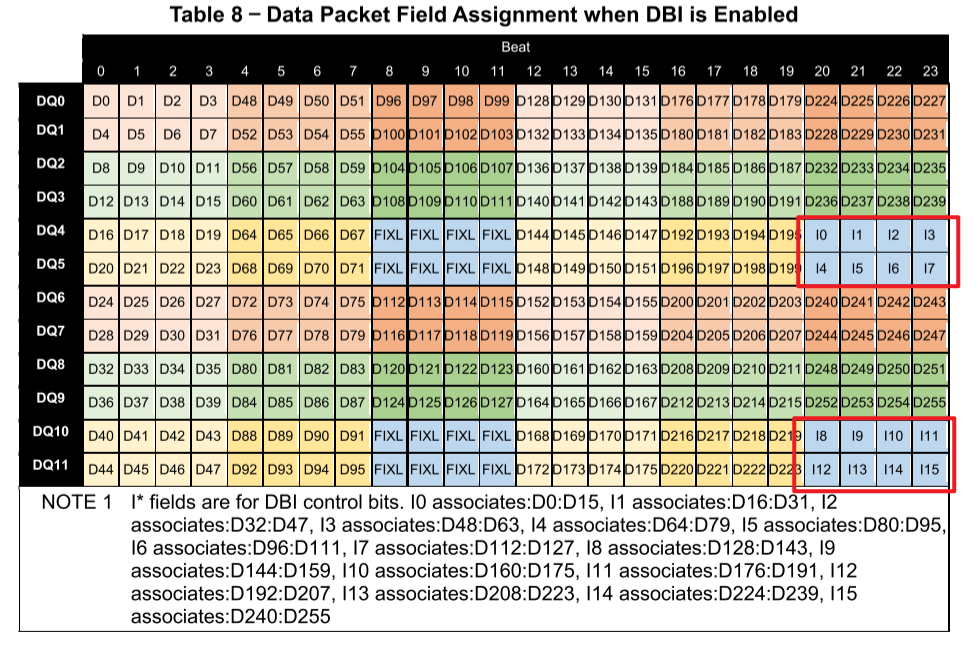

▶ 模式A：仅启用DBI（数据总线反转）
DBI的目标是减少数据总线上的“1”数量，降低动态功耗。在此模式下，32位元数据区被划分为16个DBI控制位（I0~I15），每个DBI位负责16位数据（两个字节）。例如I0控制D[0:15]，I1控制D[16:31]，以此类推。发送端会根据每组16位数据中“1”的数量是否超过8来决定是否反转整组数据，并通过对应的DBI位告知接收端。接收端根据标志恢复原始数据。这种模式在无元数据、无链路保护时提供纯粹的功耗优化。
▶ 模式B：DBI + 系统元数据（System Meta）共存
当系统需要为每个32字节数据块携带额外标签（例如安全上下文、存储属性）时，启用系统元数据功能。32位元数据区被对半分拆：16位仍作为DBI标志（I0~I15），另外16位成为系统元数据（M0~M15）。数据包格式中的特定Beat位置（如Beat20~23中的DQ4、DQ5、DQ10、DQ11）被复用，同时传输DBI和元数据。此时链路保护功能必须关闭，因为32位元数据区已经占满。
▶ 模式C：链路保护（Link Protection）优先
对于需要高可靠性的场景（如服务器、自动驾驶），LPDDR6支持链路ECC/EDC，使用32位元数据区全部存放校验码（CB0~CB15），覆盖256位数据及可能的系统元数据。在这种模式下DBI功能自动失效，因为元数据区已没有DBI的位置。系统在可靠性优先时放弃部分功耗优化，换取端到端的数据错误检测与纠正。
💡 关键洞察： 32位元数据区的复用是完全动态的。通过模式寄存器配置，系统可以在同一物理接口上，根据应用场景在“低功耗模式”、“元数据增强模式”、“高可靠性模式”之间平滑切换。

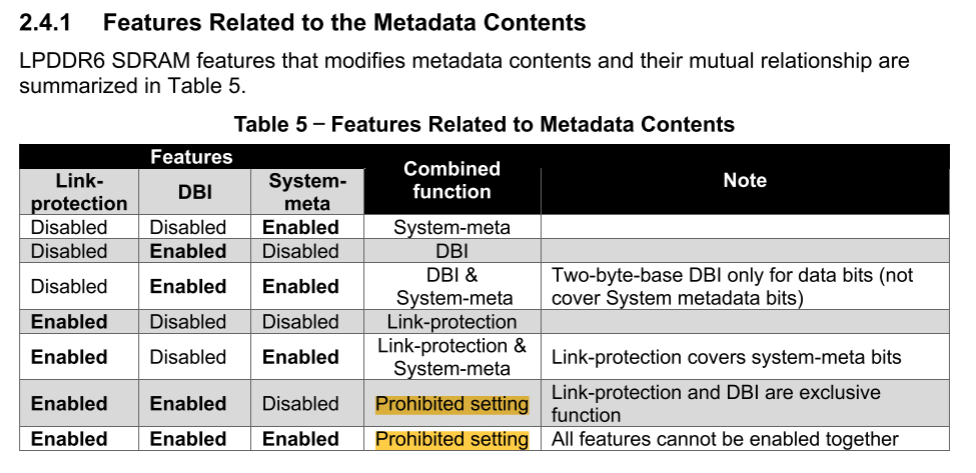

05 三种功能的关系与资源分配
下表清晰展示了三种功能如何共享32位元数据区：
| 功能组合 | 32位元数据区分配 |
|---|---|
| 仅 DBI | 16位 DBI标志 (I[15:0]) + 16位保留（固定为0） |
| 仅 System Meta | 16位系统元数据 (M[15:0]) + 16位保留 |
| DBI + System Meta | 16位 DBI标志 + 16位系统元数据 |
| 仅 Link Protection | 16位链路保护码 + 16位链路保护码（共32位） |
注意：链路保护与DBI或系统元数据不能共存，因为校验码必须占用全部32位。
06 为什么LPDDR6要如此设计数据包？
回顾传统的DDR接口，DBI、ECC等往往需要额外的引脚或专用数据总线。LPDDR6通过时域复用将控制信息内嵌到数据流中，带来三大优势：
引脚效率高：无需为DBI或ECC增加专用引脚，保持x12/x24的简洁性。 功耗按需优化：在不需要元数据或高可靠性时，启用DBI可降低约20%的I/O功耗。 功能模块化：三种功能（DBI、元数据、链路保护）共享同一片“元数据区”，通过模式寄存器灵活选择，适应从手机到汽车的不同应用领域。
标准中第2.4节还提到，当DBI与系统元数据同时开启时，数据包中既包含I[15:0]又包含M[15:0]；而当链路保护开启时，所有32位都用于ECC/EDC校验。下表（源自标准Table 6/7/9）展示了不同组合下Beat 20~23中DQ4/DQ5/DQ10/DQ11上信号的差异：
| 功能组合 | Beat 20~23 (DQ4,DQ5,DQ10,DQ11) 承载内容 |
|---|---|
| 仅DBI | DBI标志位 I[15:0] |
| DBI + 系统元数据 | DBI标志位 I[15:0] + 系统元数据 M[15:0] (交错放置) |
| 仅链路保护(ECC/EDC) | 链路校验码 CB[15:0] |
表：32位元数据区在不同模式下的复用情况（简化示意）
07 从数据包看LPDDR6的演进智慧
LPDDR6的数据包格式并非单纯追求峰值带宽，而是在带宽、功耗、可靠性、灵活性之间找到了精妙的平衡。256+32的划分让256位数据始终保持对齐，而32位元数据区则像一块“可编程面板”，随应用场景实时变化角色。无论是需要极致省电的移动设备，还是需要端到端数据保护的车载系统，都能在同一标准框架下获得最佳适配。
DBI 是功耗优化功能，通过减少数据跳变节省I/O功耗。 System Meta 是功能扩展功能，让内存能携带额外的系统标签。 Link Protection 是可靠性增强功能，为数据在总线上的传输提供错误检测/纠正。
随着AI端侧和智能汽车对内存带宽与可靠性的双重需求提升，这种“多功能复用数据包”的设计必将成为未来低功耗内存的重要发展方向。理解LPDDR6的数据包格式，也就理解了现代内存接口如何在不增加引脚的前提下，拥抱多样化的系统需求。
📘 参考资料：JEDEC Standard JESD209-6 (LPDDR6)，2025年7月发布。本文主要依据第2.4节《Data Packet Format》及第7.5节关于DBI、系统元数据、链路保护的描述。
