Comsol小技巧| 16-如何提高模型瞬态计算收敛性

comsol有限元模拟

4月前浏览811

「Comsol瞬态求解不收敛是仿真中非常常见的问题，通常由初始值设置不当、时间步长过大、网格质量差、物理场突变或非线性过强等原因引起。」

策划｜热流Es

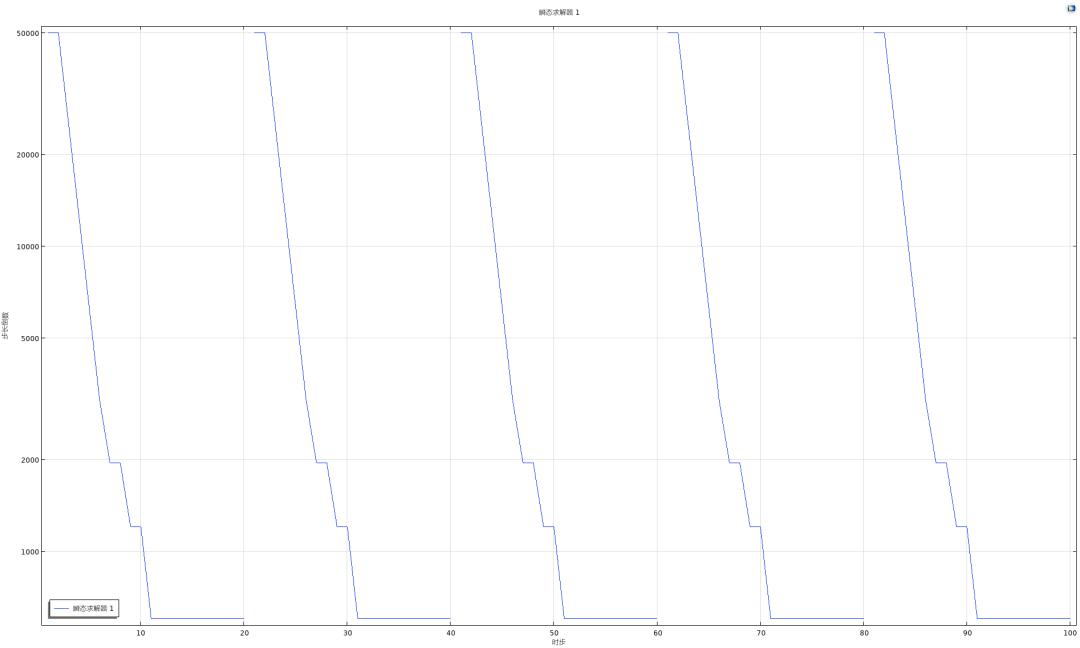

图｜软件截图

1. 检查初始值（最常见原因）

瞬态求解器需要从 t=0 开始计算，如果初始条件与边界条件或物理场冲突，会导致第一步就发散。

先跑稳态：
在瞬态研究步骤之前，添加一个“稳态 (Stationary)”研究步骤。让模型先在稳态下收敛，将稳态结果作为瞬态的初始值。
操作：
在研究序列中，右键点击“瞬态” -> “添加研究步骤” -> “稳态”。确保稳态位于瞬态之前。
手动设置初始值：
如果无法跑稳态（例如物理上不存在稳态），尝试在“初始值”节点中，根据物理直觉手动给定一个接近真实解的初始分布，而不是使用默认的 0 或常数。
逐步加载载荷：
如果载荷（如速度、电压、力）在 t=0 时突然从 0 跳变到很大数值，会导致不收敛。
解决：
使用阶跃函数 (Step function) 或 平滑函数 (Smooth step) 让载荷在极短的时间内（如 0→0.001s ）缓慢增加，而不是瞬间突变。

2. 调整时间步长策略瞬态求解器对时间步长非常敏感。

减小初始步长：
在瞬态求解器设置中，手动指定一个非常小的“初始步长 (Initial step)”（例如总时间的 1/1000 或更小）。这有助于求解器度过开始的剧烈变化阶段。
限制最大步长：
设置“最大步长 (Max step)”，防止求解器在变化剧烈的区域步子迈得太大而错过关键物理过程。
启用严格的时间步长控制：
在求解器配置的“时间步进”选项中，将方法改为 BDF（适合刚性问题）或 广义 α ，并尝试减小 “相对容差 (Relative tolerance)”（默认通常是 0.01，可尝试改为 0.001 甚至更小，但这会增加计算量）。
输出步长 vs 求解步长：
注意区分“输出时步”和“求解步长”。不要为了输出更多数据点而强制求解器在每个点都收敛，应让求解器自适应步长，然后通过插值输出数据。

3. 检查网格质量

网格太差是导致非线性迭代失败的罪魁祸首。

网格质量报告：
查看网格统计信息，确保最小单元质量（Minimum element quality）大于 0.1（理想情况大于 0.3）。
局部加密：
在物理量梯度大（如边界层、接触面、热源附近）的区域进行网格加密。
曲面网格：
如果几何包含弯曲表面，确保使用了足够高阶的网格单元或曲率适应。

4. 优化求解器设置（高级）

如果上述方法无效，可以尝试调整求解器内部参数：

增加最大迭代次数：
在“全耦合”或“分离式”求解器设置中，将“最大迭代次数”从默认的 25 增加到 50 或 100。
阻尼牛顿法：
在非线性方法设置中，尝试将“非线性方法”改为 “自动 (Automatic)” 或 “常数 (Constant)” 阻尼，有时能防止震荡。
使用分离式求解器：
对于多物理场耦合问题（如流固耦合），全耦合求解器可能难以收敛。尝试改用分离式 (Segregated) 求解器，逐个物理场依次求解。

5. 排查物理模型设置

单位一致性：
检查所有材料参数、边界条件的单位是否统一（例如不要混用mm和 m，或者 MPa 和 Pa）。
奇异矩阵：
检查是否有未约束的自由度（例如固体力学中没有固定任何边界，导致刚体位移；或流体没有压力参考点）。
不合理的材料参数：
确认材料属性（如密度、粘度、电导率）是否为正值且数量级合理。

快速调试流程建议：

看日志：
仔细阅读求解器日志（Log），看它是在哪个时间点、哪个变量上不收敛。如果是 t=0 就不收敛，重点查初始值和边界冲突；如果是中间某时刻，重点查该时刻发生的物理事件（如相变、接触）。
简化模型：
先去掉复杂的非线性（如温度依赖的材料属性），用线性材料跑通，再一步步加回非线性因素。
二维测试：
如果是三维模型，先建立对应的二维模型测试，二维收敛快，容易定位参数问题。

总结：大多数瞬态不收敛问题可以通过“先稳态后瞬态”+“减小初始时间步长” + “平滑载荷突变” 这三招解决。
