微尺度流体工程核心技能！掌握水平集法COMSOL典型应用实战

01

核心原理（隐式表征+演化方程）

• 界面 内部 ：
• 界面 上：
• 界面 外部 ：
• 最常用： 符号距离函数（SDF）

若仅考虑 法向速度 （界面沿法向运动），方程简化为：

• 单位法向量 ：

• 平均曲率 ：

• 优势：无需显式参数化， 直接从标量场梯度/散度计算 ，稳定性高。

• 固定笛卡尔网格（欧拉框架）， 不随界面变形 。
• 需 重新初始化（Reinitialization） ：防止φ偏离符号距离函数，保证计算精度。
• 常用格式： 迎风格式、Godunov方法、WENO 等，保证解的单调性与稳定性。

02

核心作用与优势

• 界面可自然 分裂、合并、穿孔、闭合 ，无需人工干预或重参数化。
• 对比：传统参数化方法（如拉格朗日追踪）在拓扑突变时易崩溃，需复杂重网格。

• 适用于 高度扭曲、破碎、融合 的界面（如液滴碰撞、火焰传播、裂纹扩展）。
• 固定网格，计算框架统一，易耦合多物理场（如流场、温度场、电磁场）。

• 法向量、曲率、切向等 直接由φ的梯度/散度导出 ，精度高、实现简单。

• 将界面追踪转化为 标量输运方程 求解，可复用成熟的CFD/PDE数值方法。

03

典型应用领域

• 多相流界面追踪（气液、液液、气固）：气泡、液滴、自由面、空化、喷雾燃烧。

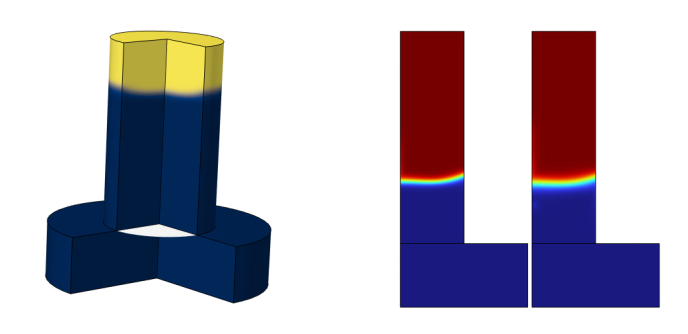

• 示例：COMSOL“两相流-水平集”接口，模拟毛细上升、微流控界面演化。

• 图像分割 （医学影像：CT/MRI器官/病灶分割；工业缺陷检测）。
• 活动轮廓、目标跟踪、图像修复、三维重建。

• 结构拓扑优化：将材料分布边界作为零水平集，通过演化实现 轻量化/性能最优 （航空航天、汽车）。
• 裂纹扩展、界面破坏模拟。

• 燃烧：火焰面追踪（G方程）。
• 材料科学：晶界演化、相变界面。
• 计算机图形学：流体动画、布料模拟、形状变形。
• 最优控制/路径规划：可达集、避障轨迹生成。

04

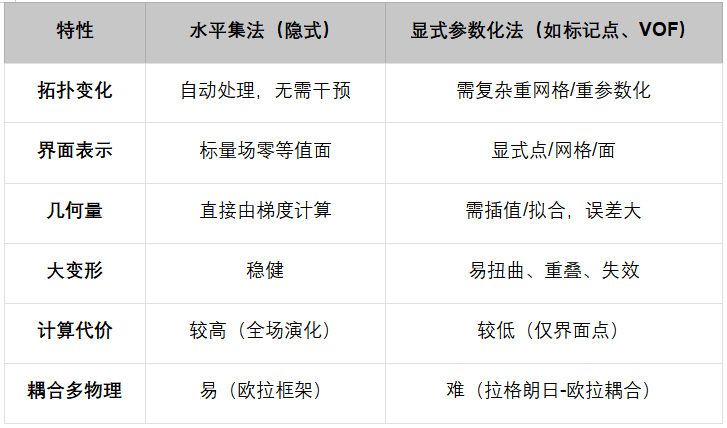

与显式方法对比（核心差异）



05

我的水平集法实战课程

提供vip交流群答疑/资料

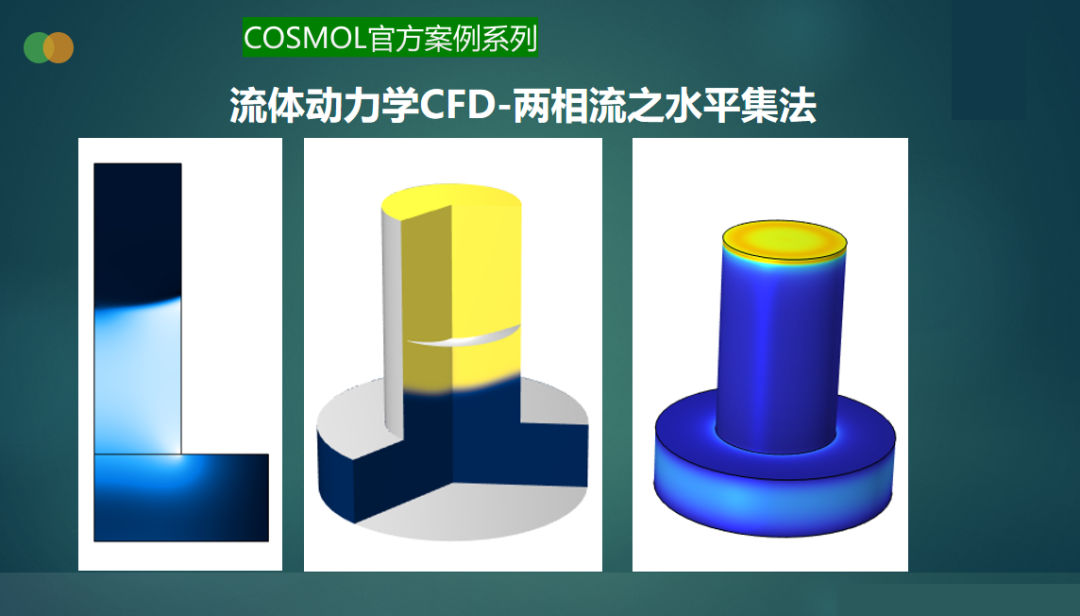

COSMOL微流体水平集法仿真实战：可迁移至微流控芯片/MEMS器件/半导体等
