嵌入式学习（二十）— SPI协议分析
在嵌入式系统的通信协议中，SPI协议凭借其高速、简单的特性，成为连接微控制器与外设的“常客”。无论是传感器、显示屏还是存储芯片，很多都依赖SPI协议实现数据交互。今天，我们就来深入拆解SPI协议的工作原理、通信过程及实际应用，帮你搞懂这个嵌入式开发中的“高频考点”。
一、SPI协议是什么？
SPI（Serial Peripheral Interface，串行外设接口）是一种同步串行通信协议，由摩托罗拉公司提出，主要用于短距离、高速率的芯片间通信。它采用“主从架构”，即一个主设备（通常是MCU，如STM32、Arduino）可以连接多个从设备（如OLED屏、ADC芯片、Flash等），主设备通过时钟信号同步控制数据传输，无需额外的地址线，硬件结构相对简单。

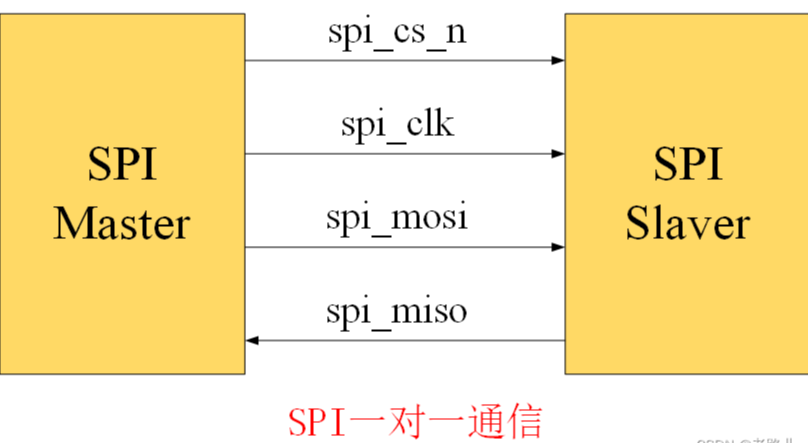

二、SPI的硬件连接：4根线搞定通信
SPI协议的通信依靠4根信号线实现，记住它们的功能，就能理解数据是如何“跑”起来的：
1. SCLK（Serial Clock）：时钟线
由主设备产生，用于同步主从设备的数据传输节奏。时钟频率决定了通信速度，不同外设支持的最高时钟频率不同（如有的传感器支持1MHz，有的Flash可达50MHz），需根据外设手册配置。
2. MOSI（Master Out Slave In）：主发从收线
主设备通过这条线向从设备发送数据。
3. MISO（Master In Slave Out）：主收从发线
从设备通过这条线向主设备返回数据。
4. SS（Slave Select）：从设备选择线
也称CS（Chip Select），由主设备控制，低电平（通常）表示选中该从设备。多个从设备时，需为每个从设备分配独立的SS线，或通过硬件/软件方式共享。

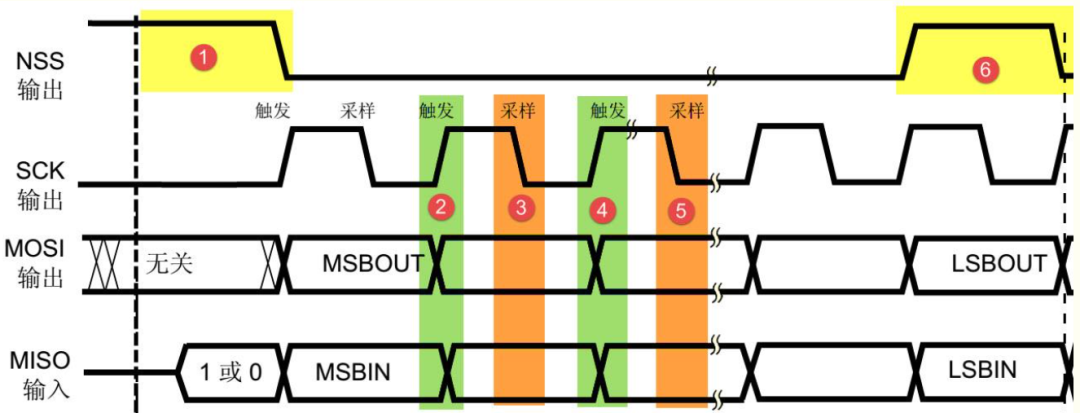

三、通信时序：数据是如何“交换”的？
SPI的核心是“同步传输”，主设备通过SCLK时钟信号控制数据在MOSI和MISO线上的传输，每次时钟脉冲对应1位数据的发送和接收，且主从设备同时收发数据（全双工）。
关键时序参数需注意：

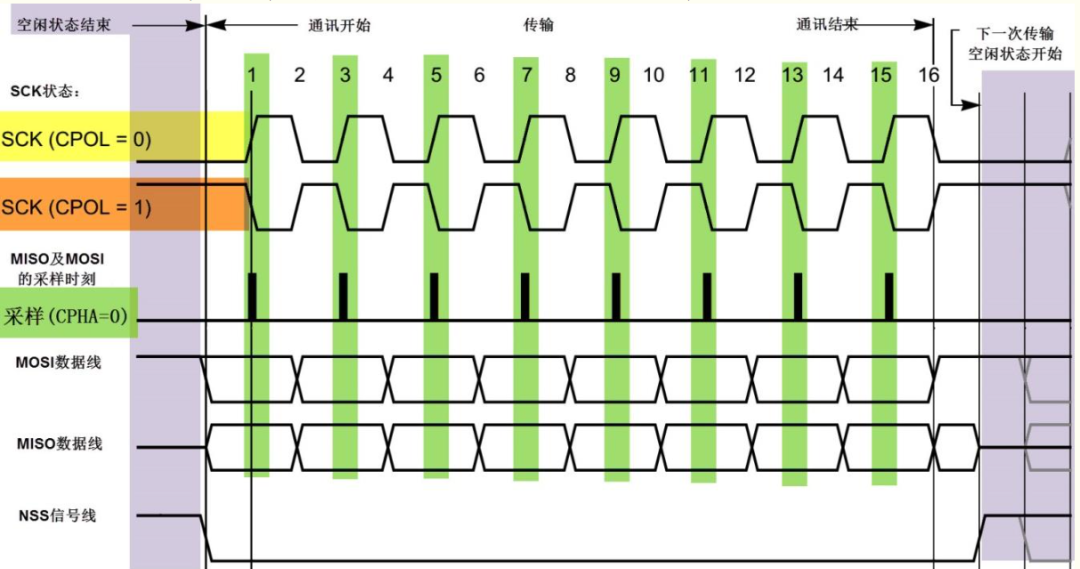

- CPOL（Clock Polarity）：时钟极性
定义SCLK在空闲状态（无数据传输）时的电平。CPOL=0时，空闲状态为低电平；CPOL=1时，空闲状态为高电平。
- CPHA（Clock Phase）：时钟相位
定义数据采样的时刻。CPHA=0时，在SCLK的第一个跳变沿（上升沿或下降沿，由CPOL决定）采样数据；CPHA=1时，在第二个跳变沿采样。
根据CPOL和CPHA的组合，SPI有4种工作模式（Mode 0~3），实际应用中需根据外设手册选择匹配的模式，否则会出现数据错误。
举个最常用的Mode 0（CPOL=0，CPHA=0）为例：
- 空闲时SCLK为低电平；
- 数据在SCLK的上升沿被从设备采样（主设备在下降沿发送数据），下降沿时主设备采样从设备返回的数据。
四、多从设备通信：如何避免“抢话”？

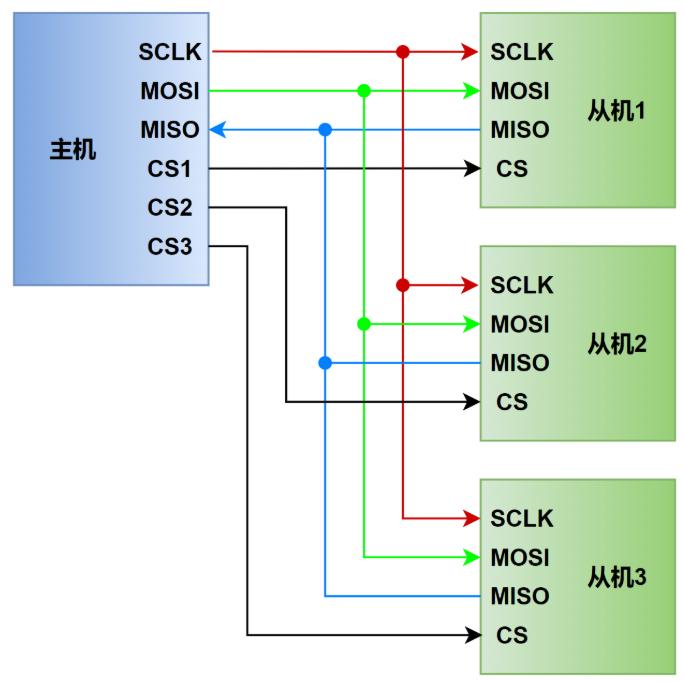

当主设备连接多个从设备时，通过SS线的高低电平来选择目标从设备：
- 主设备想与某个从设备通信时，将该设备的SS线拉低，其他从设备的SS线保持高电平（不工作）；
- 通信过程中，只有被选中的从设备会响应主设备的指令，避免数据冲突。
硬件连接上，多个从设备的MOSI、MISO、SCLK线可并联，仅SS线独立连接到主设备的不同GPIO口，简化电路设计。
五、SPI的优缺点：适合哪些场景？
优点：
1. 高速率：相比I2C，SPI时钟频率更高（可达几十MHz甚至上百MHz），适合大数据量传输（如显示屏刷新）；
2. 全双工：主从设备可同时收发数据，效率高；
3. 硬件简单：无需地址线，仅需4根线（多从设备时增加SS线）；
4. 协议灵活：支持多种工作模式，适配不同外设。
缺点：
1. 主从架构固定：从设备无法主动发起通信，只能被动响应主设备；
2. 信号线较多：相比I2C（仅需2根线），多从设备时SS线会占用更多GPIO；
3. 无内置纠错机制：需软件实现数据校验（如CRC），确保传输可靠性。
因此，SPI适合短距离、高速、全双工的场景，如连接Flash、摄像头、触摸屏等外设；而对布线空间敏感、速率要求不高的场景（如传感器组网），I2C可能更合适。
六、实际应用：代码层面如何实现？
以STM32为例，使用HAL库配置SPI通信的大致步骤：
1. 初始化GPIO：配置SCLK、MOSI、MISO为复用功能，SS线为推挽输出；
2. 初始化SPI外设：设置工作模式（CPOL、CPHA）、时钟频率、数据位数（通常8位）、MSB/LSB优先（高位在前或低位在前）；
3. 发送数据：通过 HAL_SPI_Trans mit() 发送指令或数据；
4. 接收数据：通过 HAL_SPI_Receive() 接收从设备返回的数据；
5. 全双工通信：使用 HAL_SPI_Trans mitReceive() 同时收发数据。
示例伪代码（简化版）：
// 初始化SPI
HAL_SPI_Init(&hspi1);
// 选中从设备（拉低SS线）
HAL_GPIO_WritePin(SS_GPIO_Port, SS_Pin, GPIO_PIN_RESET);
// 发送数据（如向传感器写入指令）
uint8_t cmd = 0x01;
HAL_SPI_Trans mit(&hspi1, &cmd, 1, 100);
// 接收数据（读取传感器返回值）
uint8_t data;
HAL_SPI_Receive(&hspi1, &data, 1, 100);
// 取消选中（拉高SS线）
HAL_GPIO_WritePin(SS_GPIO_Port, SS_Pin, GPIO_PIN_SET);
七、总结
SPI协议以其高速、灵活的特点，在嵌入式系统中应用广泛。掌握其硬件连接、时序模式和多从设备通信逻辑，是实现外设驱动的基础。实际开发中，需结合外设手册配置正确的参数，必要时通过逻辑分析仪抓取时序波形，排查通信问题。
希望这篇分析能帮你理清SPI的核心知识点，下次调试SPI设备时，不妨从时序模式和SS线控制入手，或许能快速定位问题。
