别再靠经验判危险区域！SPH梯度计算工具，量化LSDYNA冲击损伤的核心规律

01

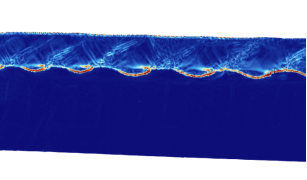

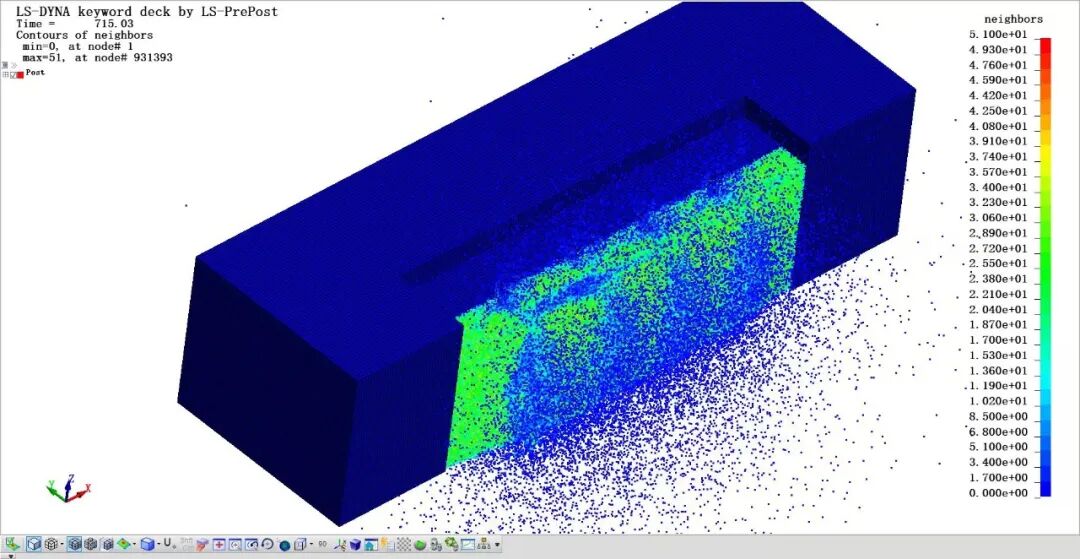

工具研发背景与核心原理

02

工具实操使用方法全解析

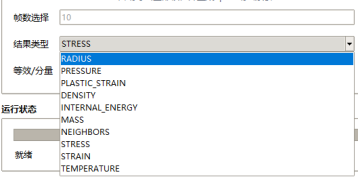

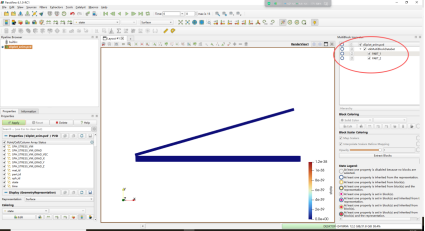

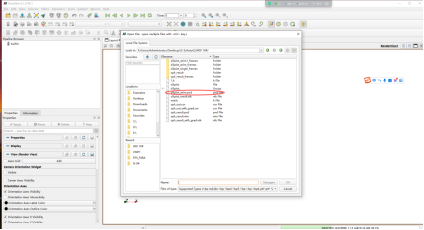

• 文件打开：在 Paraview 中通过 “Open File” 功能选择输出的.pvd 或.vtm 文件，若为动画模式结果，可通过时间轴切换不同时刻的梯度分布；

• 模型处理：在 MultiBlock Inspector 窗口下可选择隐藏某个零件，剔除无关模型部分，聚焦核心分析区域；

• 结果可视化：通过 “Coloring” 功能实现梯度结果的标量着色，通过矢量展示功能呈现梯度的空间分布方向，同时可调整透明度、表征模式（如 Surface）等，让梯度分布特征更直观；
• 数据提取：可通过 Paraview 的数据分析功能，提取特定区域、特定粒子的梯度模值、矢量分量等数据，完成梯度结果的量化分析。

03

工具核心应用场景与技术价值

• 技术补位：填补了 LS-DYNA 原生软件在 SPH 粒子全局梯度精准计算的功能空白，通过专业算法实现了无网格体系下的梯度重构，同时完成了与 Paraview 的标准化衔接，解决了梯度计算结果难以高效解读的问题；
• 效率提升：支持多核并行计算与分块任务分配，适配 SPH 粒子数量大、计算量高的特征，大幅提升梯度计算效率，同时 GUI 界面与实时进度监控功能，让计算过程更可控，降低了无效计算的概率；
• 科研赋能：实现了梯度特征的定量化描述与动态演化追踪，为冲击、损伤领域的机理研究提供了关键量化手段，推动研究从 “现象观察” 向 “机制解析” 升级，同时支持多工况对比分析，提升科研研究的效率与深度；
• 工程优化：为结构抗冲击、抗断裂设计提供精准的量化依据，通过梯度分析定位的危险区域，让结构优化更具针对性，同时可量化结构的抗灾性能，推动工程设计从 “定性判断” 向 “定量优化” 转变，提升工程设计的可靠性。

04

工程师与理工科学习者的学习实践要点

• 夯实理论基础，做好知识衔接：理工科学习者需系统学习 SPH 方法、数值分析、冲击动力学 / 损伤力学基础，理解梯度分析的理论依据；工程师可针对性补充算法底层原理和数值分析基础，重点掌握参数设置的理论逻辑，解决 “知其然不知其所以然” 的问题，二者均需梳理标量场 / 矢量场梯度的物理意义，明确不同工程场景的梯度分析适用范围。
• 从简单模型入手，强化实操训练：初期选择粒子数量少、场景简单的 SPH 模型（如简单冲击模型、单裂纹扩展模型）进行实操练习，重点熟悉文件路径配置、参数设置、Paraview 后处理的基本流程，逐步掌握邻居点数、并行参数的调整规律，通过对比不同参数下的计算结果，理解参数对计算精度的影响。
• 聚焦结果校验，建立判断标准：结合经典算例（如已知解析解的梯度问题、经典冲击 / 损伤实验模拟），建立梯度计算结果的有效性校验标准，学会区分算法拟合误差、参数设置问题、SPH 模型本身问题导致的结果失真，同时积累 Paraview 后处理技巧，实现梯度数据的精准提取与量化分析。
• 结合工程场景，推动学用融合：理工科学习者需主动接触工程实际问题，尝试将梯度分析结果与工程结构失效、波传播等实际现象关联，提升工程解读能力；工程师则需将工具应用与实际工程设计结合，尝试将梯度量化特征（如高梯度区域位置、梯度模值大小）转化为具体的结构优化方案（如局部加厚、材料替换、几何形状修改），解决 “分析与设计脱节” 的问题。
• 总结参数规律，形成实操手册：在大量实操的基础上，总结不同场景（如高速碰撞、裂纹扩展、大变形）下的最优参数组合（邻居点数、并行进程数、分块大小），结合计算机硬件条件形成个性化的实操手册，提升大规模工程模型的计算把控能力，平衡计算精度与效率。
