电机与关节减速器匹配时，主要考虑哪些因素？

知识拓展

1. 扭矩匹配

• 电机输出扭矩需大于负载需求，并考虑加减速时的峰值扭矩。
• 减速器额定扭矩应覆盖工作范围，留有一定安全余量。

2. 转速适配

• 电机额定转速经减速器后需满足负载转速要求。
• 避免电机长期超速或低于高效区运行。

3. 安装接口

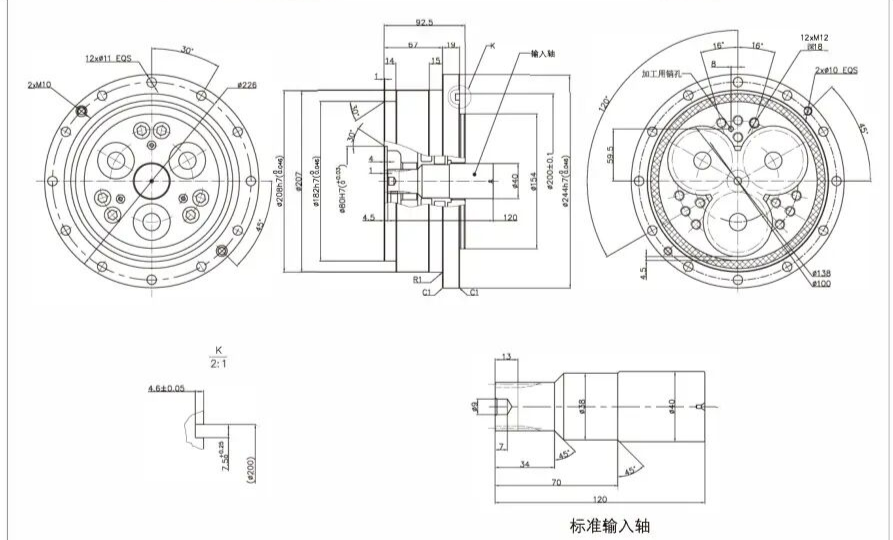

• 核对电机轴与减速器输入端的尺寸、键槽或法兰标准（如 IEC、NEMA）。
• 确保轴向/径向载荷在减速器轴承承受范围内。

4. 传动效率

• 齿轮减速器效率通常为 90%-98%，蜗轮蜗杆效率较低（70%-90%）。
• 高效率可降低发热与能耗。

5. 背隙（回差）

• 精密场合（如机器人、CNC）需选择低背隙减速器（通常＜5 arcmin）。
• 背隙影响定位精度与系统刚性。

6. 刚性及负载能力

• 减速器扭转刚度影响系统响应速度与抗冲击能力。
• 需校核额定寿命内的径向、轴向负载是否满足工况。

7. 其他关键因素

• 环境适应性

  密封等级（IP）、耐腐蚀性、温度范围。

• 润滑与维护

  免维护型或需定期更换润滑脂。

• 尺寸与重量

  紧凑设计利于空间受限场景。

• 成本与品牌

  平衡性能需求与预算，选择可靠供应商。

相关案例

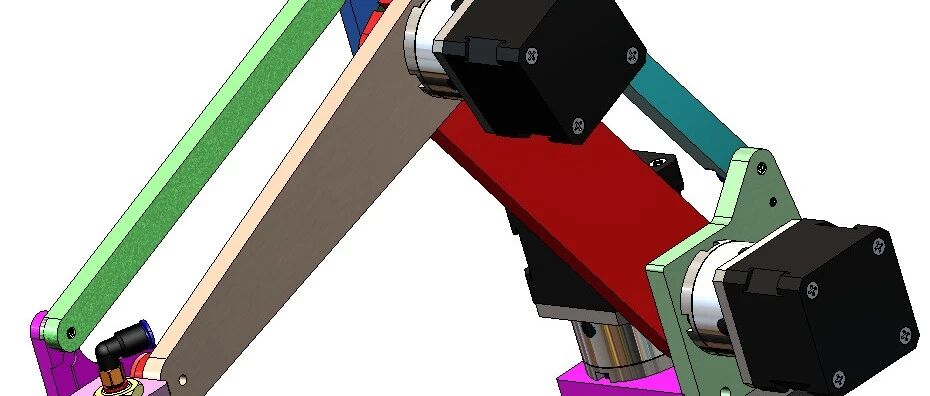

1. 工业机器人关节匹配案例

• 扭矩与转速

  选用伺服电机时，需计算关节最大负载扭矩，并匹配减速器的减速比，确保电机额定扭矩经减速后满足机械臂动态负载需求，同时电机转速经减速后适配关节运动速度（通常＜200 RPM）。

• 安装与背隙

  采用谐波减速器时，关注其低背隙（＜1弧分）特性以提高定位精度，并通过法兰接口与电机直接集成，避免附加传动误差。

• 刚性及效率

  行星减速器因其高刚性（扭转刚度＞10 Nm/arcmin）适用于重载关节，传动效率＞90%，减少电机功率损耗。

2. 自动化机床旋转工作台驱动案例

• 扭矩范围

  根据工作台惯性负载和切削力，计算峰值扭矩需求，选用带刹车功能的伺服电机，并匹配蜗轮蜗杆减速器（减速比30:1）以放大扭矩，确保紧急停止时保持定位。

• 接口与空间限制

  采用直角减速器节省安装空间，通过定制适配法兰连接电机与工作台主轴，保证同心度误差＜0.02mm。

• 背隙控制

  选用精密行星减速器（背隙＜3弧分）减少分度误差，并通过预紧轴承提高系统刚性，满足重复定位精度±0.005°要求。

3. 物流分拣系统输送带驱动案例

• 转速适配

  根据输送带线速度（如1.5m/s）和滚筒直径计算输出轴转速，匹配摆线针轮减速器（减速比15:1），使电机在高效区间（1500 RPM）运行，避免低速发热。

• 负载能力

  针对冲击性负载（货物突然堆积），选用电机过载能力200%的型号，并配合减速器额定扭矩裕量（安全系数＞1.5），防止过载损坏。

• 效率与维护

  选用斜齿轮减速器（传动效率＞94%）降低能耗，采用免维护密封设计，适应多尘环境，并通过键槽连接简化更换流程。

名词定义

1. 专利名称：用于转动关节的传动机构、机器人关节及机器人
   专利公布号：CN116724182A

2. 专利名称：一种多关节机器人减速机以及电机的选型方法
   专利公布号：CN113400339B

3. 专利名称：用于大腿和小腿共驱机器人的髋关节减速电机组件
   专利公布号：CN216505106U

   这些专利都涉及电机与关节减速器的匹配技术，涵盖了扭矩传递、转速适配、安装接口等关键因素。
