148、Fluent 中为什么时间是"积分"而不是"离散"？？

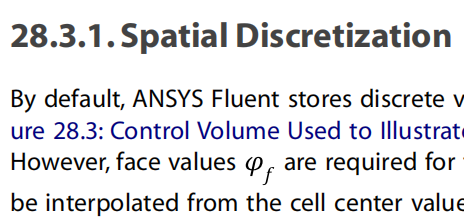

最近想写一篇时间隐式和时间显示格式的问题，看Fluent Theory Guide的时候，发现一个有意思的细节：关于空间处理，手册写的是 Spatial Discretization；这很好理解，也符合我们的认知，将空间划分成多个网格进行离散化。

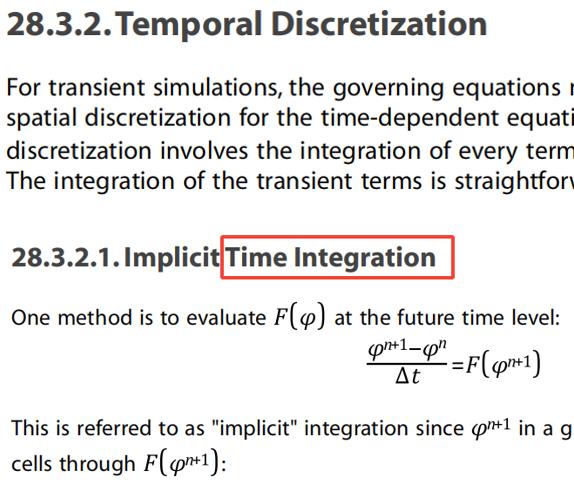

但是对于时间格式，理论手册虽然大标题写的是"Temporal Discretization"，但下面的小节却全是"Time Integration"（时间积分）

为什么同样是数值处理，一个叫“离散”，一个叫“积分”？

要理解这个区别，我们首先要回到CFD的起点-有限体积法。

传统的思维方式是从微分方程出发，用差商代替导数。但有限体积法走了一条不同的路：它直接从积分形式的守恒定律出发

核心思想：将计算区域划分为一系列不重复的控制体积，在每个控制体积上对守恒型微分方程进行积分。三维对流扩散方程的守恒型微分方程可以写成

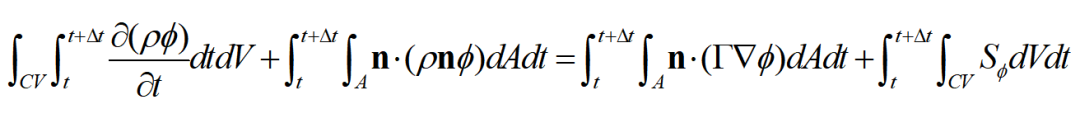

但有限体积法真正处理的是它的积分形式。将上式在时间步长 Δt内对控制体积CV积分

这个方程看起来很复杂，但它的物理意义非常清晰 ：

左边第一项：控制体内物理量的时间变化率左边第二项：通过控制体表面的对流流量右边第一项：通过控制体表面的扩散流量右边第二项：控制体内的源项

将计算域划分为 N 个互不重叠的控制体（cell），对每个 cell 分别写出上述方程， 就得到了 N 个离散代数方程。这是整个 FVM 的骨架。

当我们处理空间项时，面对的是一个连续分布在三维空间中的物理场。计算机无法存储连续函数，只能存储离散的数值。这就是“离散化”的由来。

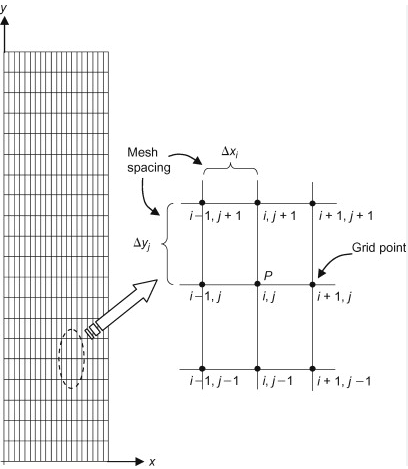

空间离散的基本思路：用有限个网格节点上的值，代表整个连续场 。但问题来了：在控制体积分中，我们需要面上的通量，而这些面位于节点之间。怎么办？

答案是：需要假设物理量在节点之间的分布规律，这就是“插值”或“离散格式”的作用。

例如，Green-Gauss单元基梯度计算中，面上的值取相邻单元中心值的算术平均

不同格式（一阶迎风、二阶迎风、QUICK、MUSCL等）本质上是对节点间分布的不同假设 。QUICK格式假设抛物线分布，MUSCL格式可以实现三阶精度，等等。

所以为什么叫"离散"？？

因为空间处理的本质是：用离散的节点值去代替连续的面积分。 我们引入插值格式，在空间上将连续函数打断成一段一段的分段近似。

这是一种截断近似，精度取决于插值阶数。"Spatial Discretization" 的名字，就来自这个过程。

现在来看时间项。时间与空间有着本质的不同：空间是三维的“场”，而时间是一维的“演进”。我们对时间的需求不是在某个点上的值，而是从上一时刻到下一时刻的变化量。

Fluent理论手册中明确写道：

“Temporal discretization involves the integration of every term in the differential equations over a time step.” （时间离散化涉及将微分方程中的每一项在一个时间步长内进行积分。）

这里的关键词是 “integration”（积分）。为什么？

通用的时间演化表达式可以写为

其中函数F包含了所有的空间离散项。从 t时刻到 t+Δt时刻，ϕ的真实变化应该是：

其中的ϕ(n+1)是下一个时间步的变量，也是我们想要求解的。这是一个精确的积分表达式。

由于F(ϕ)是ϕ的函数，而ϕ和时间有关，因此F(ϕ)也随时间变化。但问题是我们不知道 F(ϕ) 在时间区间内的具体变化，所以需要对积分进行近似。

如何近似呢？？我们假设一种最简单的方式

假设 F(ϕ)保持为当前时刻的值 F(ϕn)，那就是说在Δt时间内，F(ϕ)是不变的，一直是F(ϕn)，那等式的右边就可以直接积分了：

将右边的Δt移动到等式左边，方程就变为了

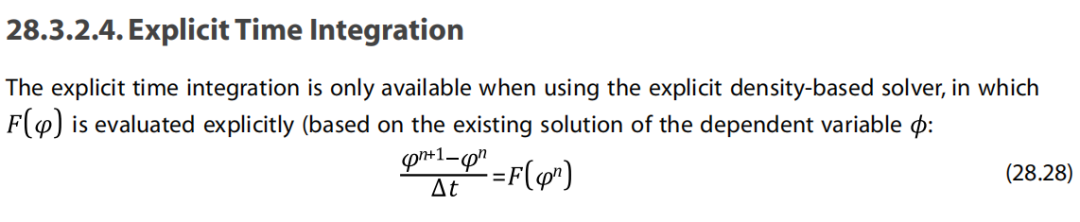

此时ϕ(n+1)可以直接计算出来，这就是Fluent理论手册上，时间积分的一阶显式格式。

这个方程确实很像离散化的方程，这就是为什么我们会很容易产生误解。但它是从积分近似推导出来的，而不是直接对时间导数做差分离散。

关于时间的积分格式有几种，时间积分格式会影响计算的稳定性，库朗数的设置范围就和积分格式有关。关于详细的内容，我们下篇文章再详细说明。



无论哪种格式，数学本质都是对时间积分的近似，而不是对时间导数的直接离散。 这就是为什么Fluent手册坚持使用“Temporal Integration”而不是“Temporal discretization”。

我们可以通俗一点理解：

空间离散相当于决定用多少个像素点来构成每一帧画面。像素点越多，空间分辨率越高（对应网格细化）。每个像素记录的是该点的瞬时信息。

时间积分相当于决定快门速度。快门打开的时间越长，累积的光线信息越多（对应时间步长）。最终的画面记录的是这段时间内的积分效果。

如果你用高速摄影机拍摄子弹飞行，你捕捉的是近乎瞬时的状态；

如果你用长曝光拍摄星轨，你记录的是时间积分的效果。

但无论哪种，相机底片记录的始终是一段时间内光线的积分，而不是某个瞬间的导数。

Fluent 用 Spatial Discretization 和 Time Integration 来分别描述空间和时间的处理，不是随意的命名，而是对两种操作数学本质的精准表达。
