别再重复建模！SolidWorks模型与仿真数据完整导入Ansys全攻略

5月前浏览1802

在当今主流的机械设计与仿真流程中，SolidWorks 与 Ansys 的组合堪称黄金搭档。前者擅长参数化三维建模，后者专注于有限元分析。然而，许多工程师常常困惑：SolidWorks中建立的模型、定义的单元类型以及设置的仿真参数，究竟有多少能真正“带”到Ansys中？

一、几何模型的导入：从线、面到体的完整传递

将SolidWorks中的几何模型导入Ansys是所有仿真工作的第一步。无论是简单的零件还是复杂的装配体，Ansys都提供了多种导入途径，确保几何数据的完整性。

1. 直接关联与插件导入

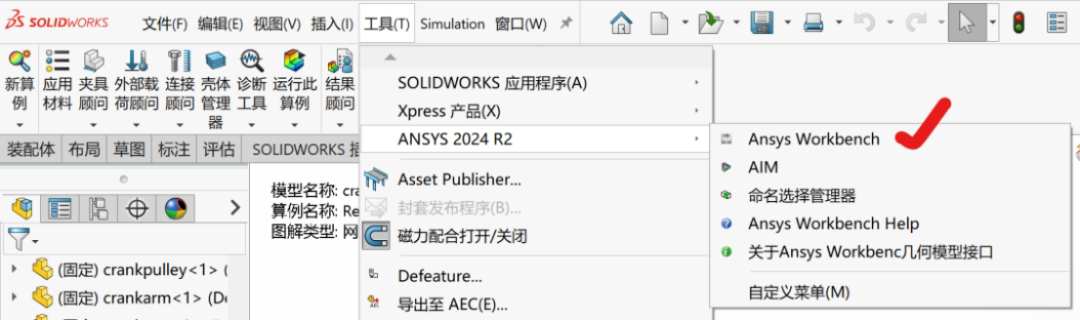

最便捷的方式是在SolidWorks中安装Ansys插件。通过设置两软件的关联，在SolidWorks完成建模后，可直接点击菜单栏中的“ANSYS Workbench”选项，将模型一键发送至Workbench环境。这种方法不仅高效，还支持参数的联动修改。

2. 通用中间格式导入

为了确保最高的兼容性，工程师通常会将SolidWorks文件保存为中间格式再导入Ansys。根据Ansys官方文档及社区实践，Parasolid 格式是首选。作为两软件共同的内核格式，Parasolid（`.x_t` 或 `.x_b`）能最大程度保留几何的拓扑信息和精度，避免破面或特征丢失。此外，STEP 格式（`.stp`）也是广泛应用的选项，它能良好地支持装配体结构。

3. 线、面、体模型的导入支持

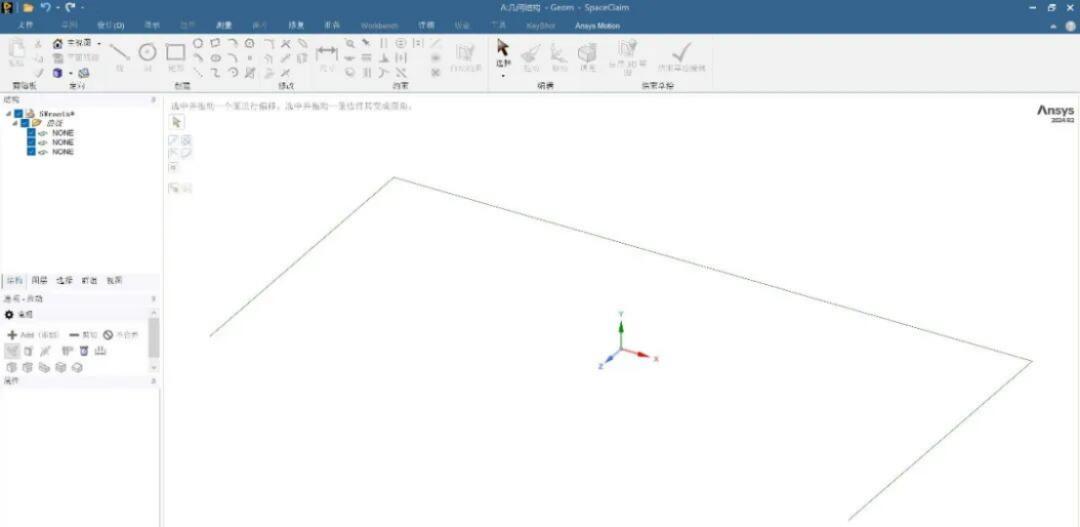

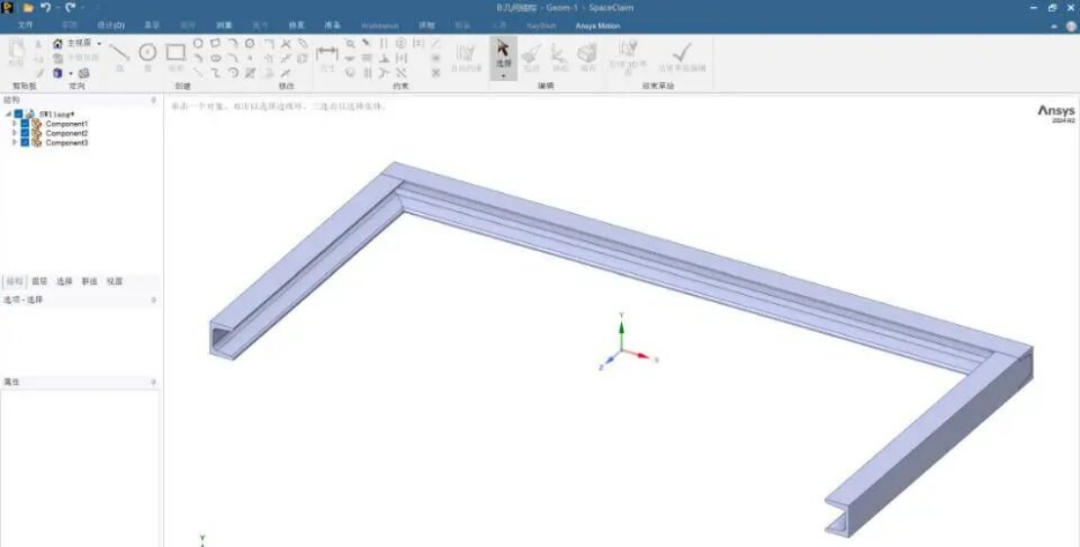

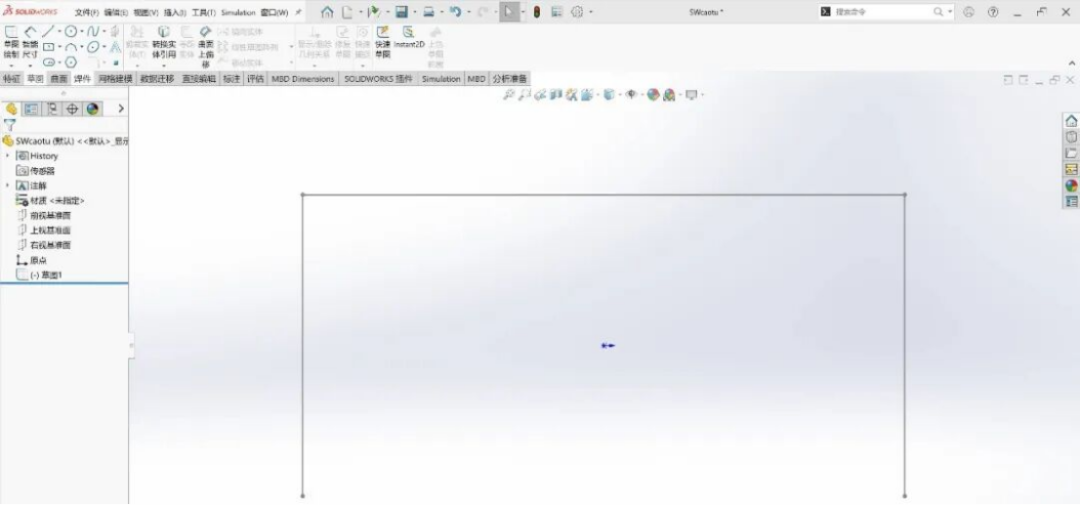

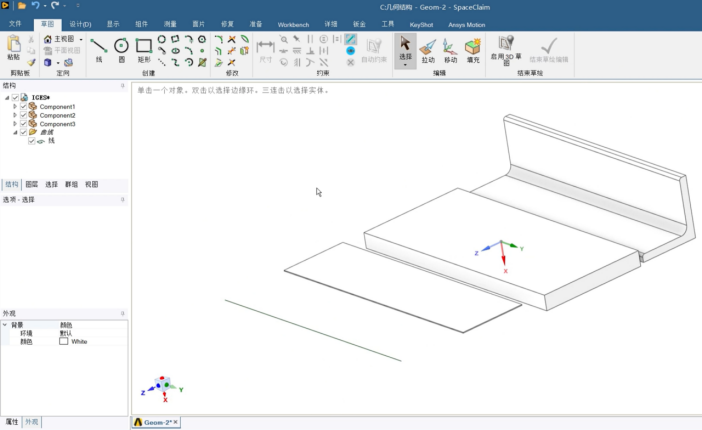

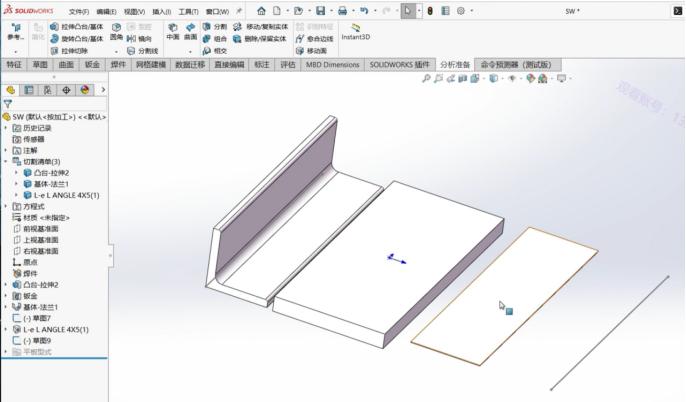

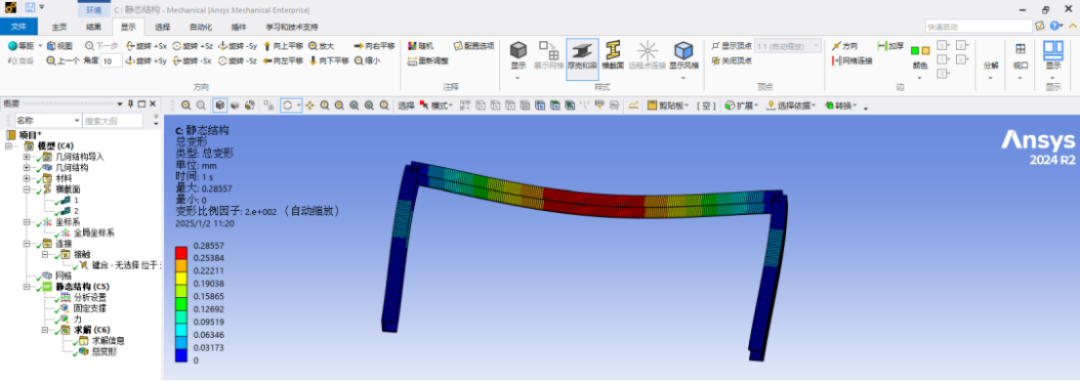

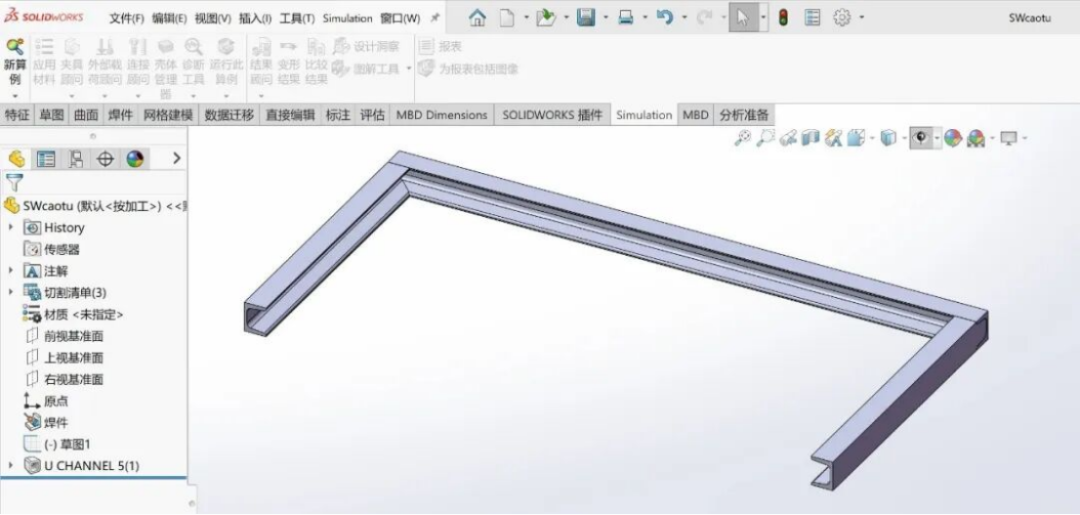

Ansys的DesignModeler或SpaceClaim直接读取SolidWorks或STP或IGS等文件时，能够智能识别几何类型：实体模型、面体模型、线体模型

二、单元类型的导入与转换策略

除了几何模型的无缝传递，SolidWorks Simulation 还提供了更强大的功能：将已经设置好的有限元模型（包括网格划分、单元类型、材料属性、载荷与约束）直接导出为Ansys可识别的求解文件。这意味着工程师在SolidWorks Simulation中完成的前处理工作，可以复用到Ansys中进行更深入的求解分析。

以钣金（壳单元）为例

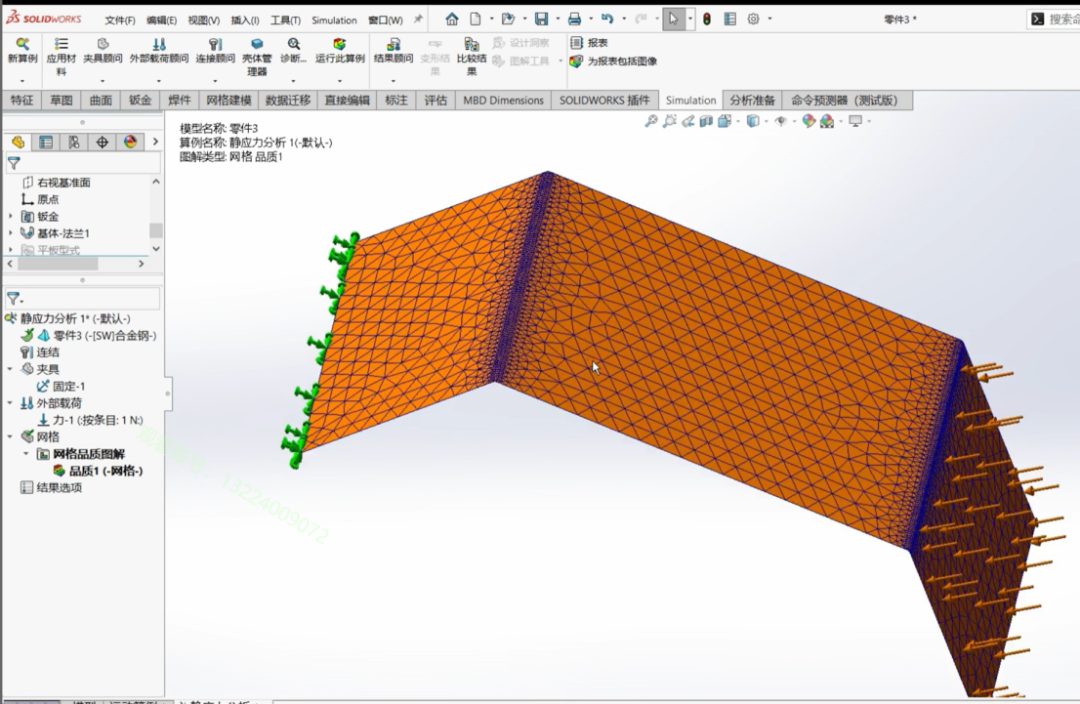

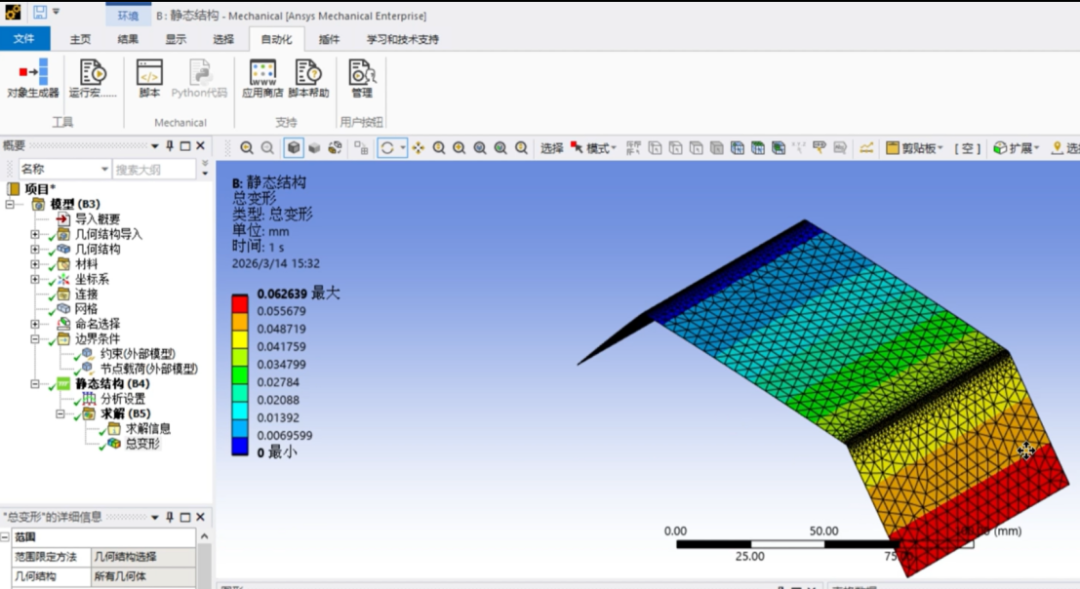

SolidWorks钣金建模-solidworks simulation自动转化为定义好厚度的壳单元-导入ansys中不需要抽中面，可直接求解。
