AI时代，信号完整性工程师会失业吗？GTC 2026给了答案

深讲电磁兼容

5月前浏览863

关注

3月16日，英伟达GTC 2026在圣何塞落幕。黄仁勋发布了 Rubin、Feynman、太空算力……两个小时的演讲，让硬件工程师们心跳加速的同时，也带来一个灵魂拷问：当AI自己就能跑仿真、做优化，我们信号完整性工程师还有未来吗？

先给出我的答案：AI可能导致一部分人失业，也许不用很久，可能5-10年，或者更快3-5年，老板只需要买一定数量的Tokens，然后雇佣一个懂SIPI的利用这些Token就把仿真搞定了，设计也优化了，现在的无人工厂也可能就是以后的设计公司。可能我有点危言耸听，但是居安思危总比安于现状要好！

01

GTC 2026演讲要点总结



1. 核心战略：Token工厂经济学（深度详解）

黄仁勋在此次GTC上首次系统阐述了 “Token工厂经济学” ，重新定义了AI时代的商业逻辑。他指出，生成式AI的本质是Token的生成与消耗——无论是ChatGPT的回答、Sora生成的视频，还是AI智能体执行的每一个任务，最终都拆解为海量的Token运算。未来的数据中心将不再是存储或计算中心，而是 生产“智能代币”（Intelligent Tokens）的工厂 。

在这一范式下，企业的核心竞争力取决于两项核心指标： 每瓦特电力能产出多少Token ，以及 生成每个Token的成本 。黄仁勋以1GW限制的数据中心为例：若Token生产效率提升35倍，则同等电力下可输出的Token数量将暴增，直接转化为企业的成本优势和市场壁垒。

基于这一逻辑，英伟达对2027年前的算力需求预测从5000亿美元大幅上调至 1万亿美元 。这不仅是芯片销量的增长，更是“Token工厂”基础设施的全面爆发。为了实现这一目标，英伟达从Blackwell到Rubin的每一代架构都围绕 降低每Token功耗、提高吞吐密度 设计，而本次发布的Rubin与Groq融合方案正是这一战略的集中体现——通过Dynamo软件实现解耦推理，将Token生成速度较Blackwell NVL72提升 35倍 ，让“Token工厂”的产能跨越式前进。



2. Vera Rubin平台与Groq融合：解耦推理实现350倍加速

演讲揭晓了下一代 Vera Rubin架构 ，这是一个由7款芯片组成的完整平台：

• Vera CPU ：88个定制Arm核心，支持同步多线程，全球首个在数据中心采用LPDDR5内存的CPU。
• Rubin GPU ：配备HBM4e内存，单颗性能较Blackwell大幅提升。
• 系统集成 ：100%液冷散热，安装时间从两天缩短至两小时，吉瓦级工厂的Token生成速度实现350倍跨越。

最重磅的突破在于与 Groq技术的深度整合 。通过Dynamo软件将“预填充”阶段交给Rubin，将对延迟极度敏感的“解码”阶段交给Groq芯片（配备500MB SRAM）。这使得Token生成速度较Blackwell NVL72提升 35倍 ，由三星代工的Groq LP30芯片预计2026年第三季度出货。



3. OpenClaw与NemoClaw：智能体时代的操作系统

黄仁勋将开源项目 OpenClaw 定义为“AI时代的Linux”，称其周增长速度超越了Linux过去30年的成就。这是一个能让AI智能体自主调用工具、执行代码、管理文件系统的操作系统级框架。为解决企业安全痛点，英伟达推出 NemoClaw智能体平台 ，集成OpenShell安全层，提供隔离沙箱和隐私路由能力，标志着软件产业正从SaaS（软件即服务）向AaaS（智能体即服务）全面转型。



4. 物理AI爆发：从自动驾驶到迪士尼机器人

黄仁勋强调，AI正在走出虚拟世界，与物理世界互动：

• 自动驾驶 ：NVIDIA RoboTaxi Ready平台新增比亚迪、现代、吉利等合作伙伴，覆盖每年1800万辆新车，并与Uber达成2027年部署协议。
• 机器人 ：迪士尼机器人“雪宝”（Olaf）登台演示，展示了通过Omniverse和Newton求解器在虚拟世界中进化出的物理适应能力。



5. Feynman架构与太空布局：下一代技术前瞻

黄仁勋披露了继Rubin之后的下一代GPU架构—— Feynman ，这是全球首款采用台积电 1.6nm A16制程 的AI芯片，将搭载Rosa CPU，支持共封装光学（CPO）技术。此外，英伟达宣布进军太空计算，研发具备抗辐射能力的 Vera Rubin Space-1 轨道数据中心计算机。

02

GTC 2026带来的SIPI挑

上述技术演进，正在将信号完整性和电源完整性（SIPI）工程推向前所未有的复杂境地：



1. 芯片集成度爆炸：从PCB到封装内

Rubin平台采用3nm制程，Feynman直奔1.6nm。晶体管尺寸缩小、信号边沿速率加快，趋肤效应、介质损耗、邻近串扰、电源噪声等物理效应在高频下被急剧放大。更大的挑战来自 2.5D/3D先进封装 ：Rubin Ultra将四个计算芯片集成在一个封装内，配备16个HBM4E堆栈。性能瓶颈已从硅片转移到互连，微凸块、硅通孔（TSV）引入的阻抗不连续成为信号质量的“隐形杀手”。



2. 信号速率飙升：铜的物理极限正在逼近

Rubin平台支持每通道200Gbps以上的传输速率。在此速率下，即使PCB上十几英寸的走线也会造成高达 22dB 的信号损耗。为补偿损耗，传统DSP需要消耗额外功耗，但在1GW数据中心里，每一瓦都很宝贵。这正是GTC强调CPO技术的原因：将光学引擎与交换芯片封装在一起，缩短电信号路径，实现5倍能效提升。



3. 电源完整性挑战：2000W+功耗下的PDN设计

Rubin Ultra单芯片功耗预计达 3600W 。如此高的电流带来两大问题：

• 同步开关噪声（SSN） ：大量晶体管同时翻转产生的di/dt噪声，需要超低阻抗的电源分配网络（PDN）。
• IR Drop ：大电流下的压降可能导致核心电压偏离规格，引发时序错误。

Rubin平台支持100%液冷散热，但电源网络的物理设计——从VRM到封装、再到片上去耦电容——必须与散热方案协同优化。



4. 系统级互连：铜与光的混合设计时代

GTC明确展示了未来数据中心互连的分层架构：

• 机柜内短距离 （<7米）：仍使用铜缆，但需要主动电缆（AEC）技术补偿损耗。
• 跨机柜长距离 ：必须转向光纤，采用CPO技术。

这对SIPI工程师意味着：必须理解光电器件特性、封装内光引擎集成、以及电-光-电转换链路的整体预算分配。

03

SIPI工程师如何利用AI工具提升生产力

面对上述挑战，SIPI工程师 不会失业，但需要进化 。核心路径是： 掌握基础理论，用好AI工具 。以下是具体方向：



1. 仿真效率的指数级提升

传统SIPI仿真流程耗时且依赖经验。AI正在改变这一范式：

• 代理模型加速 ：基于历史仿真数据训练AI模型，新设计输入后，几分钟内给出逼近全波仿真的结果，将“小时级”仿真压缩到“分钟级”。
• 主动设计建议 ：AI检查设计初稿，提示潜在风险点（如过孔参考平面不连续、回流路径缺失），并推荐优化方案。



2. PDN优化与去耦电容布局

IEEE相关研究已展示机器学习在SIPI中的具体应用：

• PDN阻抗预测 ：基于布局参数，AI模型快速预测目标阻抗曲线，判断是否满足规范。
• 去耦电容优化 ：在pre-layout和post-layout阶段，AI推荐最优的电容数量和摆放位置，在保证PDN性能前提下降低成本。



3. 层叠设计与材料选择

随着信号速率进入毫米波频段，PCB层叠结构和材料选择愈发关键。AI可以：

• 基于目标阻抗和损耗要求，自动推荐层叠结构。
• 对比不同材料的插入损耗曲线，辅助选型决策。



4. 测量验证的智能闭环

Signal Edge Solutions提出的 基于测量的PDK方法 ，代表了SIPI工具的演进方向：用实测数据替代理想模型，训练AI模型更准确地反映真实制造变差，使仿真结果与实际测试的吻合度大幅提升，减少设计迭代次数。



5. 自动化脚本与工作流整合

OpenClaw的出现提示我们：未来的工程工具将是智能体可调用的。SIPI工程师可以：

• 用Python脚本调用仿真工具API，实现批量仿真和结果提取。
• 用AI生成报告模板，自动整理眼图、抖动、S参数等关键指标。
• 将仿真流程封装成可复用的工作流，提升团队效率。

✨ 关键洞察： 那些只会“跑仿真、看眼图”的工程师可能被工具取代；而 懂电磁场理论、懂材料特性、懂系统架构，同时善于用AI工具放大自己能力 的工程师，将成为稀缺资源。

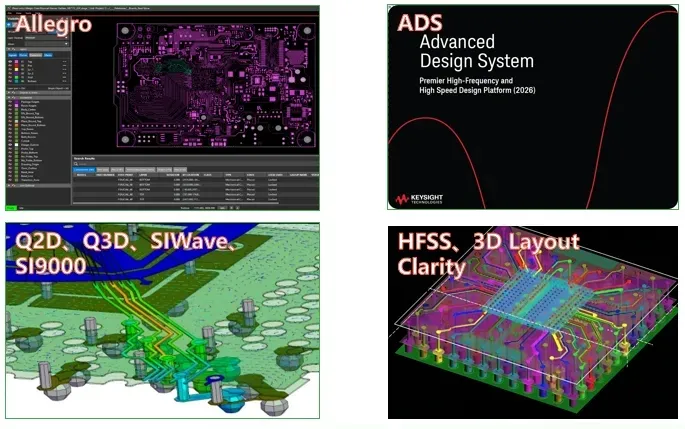

AI是放大器，它放大你的能力，也放大你的无知。掌握基础，拥抱工具，这是SIPI工程师在AI时代的生存之道。为此，三位来自一线大厂、平均拥有超过 10 年实战经验的资深 SIPI 工程师，历时一年精心淬炼，推出《高速高频信号完整性芯片封装-统协同Cadence/Ansys/ADS SIPI仿真一站式解决方案》系统教程。我们不仅授您以“鱼”，更授您以“渔”—— 构建从经典理论、工业设计到前沿趋势的完整能力栈，让你快速跻身高速硬件设计核心人才阵营，抓住行业高薪就业与职业晋升机遇。
