光学系统机械元件杂散光干扰？OAS 软件提供专业解决方案
机械元件杂散光案例分析
简介
镜筒、隔环等机械元件是光学系统的核心组成部分，其表面的散射、透射特性易产生杂散光干扰，改变光路传播路径，降低光学系统的成像精度与探测灵敏度，成为精密光学设备研发中的关键问题。本案例依托 OAS 光学软件，针对光学系统机械元件开展杂散光专项分析，精准模拟机械元件表面的光学特性对光路的影响，量化杂散光的传播规律与能量分布，为光学系统机械结构的优化设计提供科学的仿真依据。
案例设置与操作
模型构建
本案例基于 OAS 软件的机械模型功能，完成光学系统核心机械结构的精准建模，完整还原镜筒、隔环的几何形貌与空间装配关系，保证模型参数与实际工程设计标准高度贴合。为实现机械结构光学特性的统一化模拟，通过软件几何体属性界面，对所有机械结构表面的散射与膜层特性进行标准化设定：膜层类型调整为恒定色散，光线透射率精准设定为 95%，散射模型选用 Lambertian 散射，全面贴合机械元件实际的光学传播特性。
探测器设置
为精准捕捉机械元件产生的杂散光信息，对 OAS 软件的杂散光探测器进行精细化参数配置，根据机械元件的光学特性设定光线能量阈值与接收范围，有效筛选出机械元件散射、透射产生的有效杂散光信号，排除环境光、系统噪声等无效干扰，确保杂散光分析数据的精准性与针对性。
分析优化
通过 OAS 软件的非序列光线追迹核心功能，生成机械元件杂散光传播的三维追迹图，直观呈现杂散光在镜筒、隔环等结构表面的反射、散射与透射路径，清晰展示杂散光在光学系统内的传播规律。借助软件的辐照度分析工具，量化呈现杂散光在系统内的能量分布与强度衰减特征，结合路径提取功能，精准定位机械元件中产生杂散光的关键区域，为后续机械结构表面处理、几何形貌优化提供明确方向。

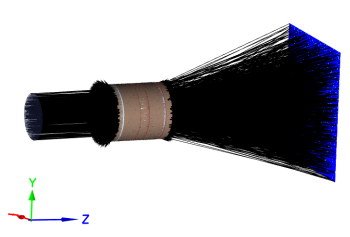

机械元件杂散光分析的三维追迹图

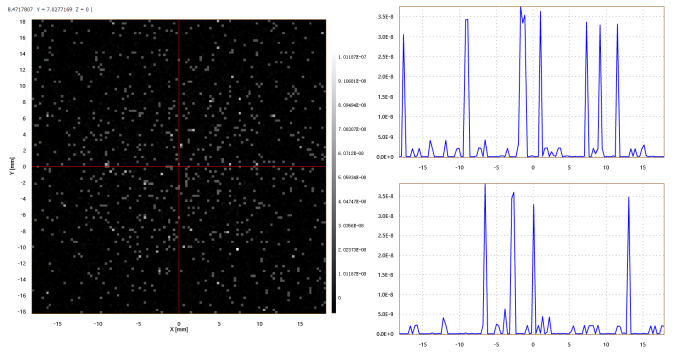

机械元件杂散光分析的探测器结果图
总结
本案例借助 OAS 光学软件完成了光学系统机械元件的杂散光全流程分析，通过精准的模型构建与参数设定，高效获取了机械元件杂散光的传播路径、能量分布等核心数据，为深入理解机械元件杂散光的产生机制提供了有力支撑。OAS 软件在机械元件杂散光分析领域的精准性与高效性得到验证，可作为光学系统机械结构设计与优化的可靠技术工具，助力提升光学系统的整体性能与精度。
