OptiStruct中NLPARM卡片的详细解析

在OptiStruct的非线性分析体系中，NLPARM作为Bulk Data Entry，是控制非线性静态分析、非线性瞬态分析及非线性热传导分析求解过程的核心参数卡片。它通过定义载荷增量、迭代次数、收敛准则等关键参数，直接决定非线性分析的收敛性、计算精度与效率，是非线性仿真中不可或缺的控制工具。

一、NLPARM的核心功能与适用场景

NLPARM的功能聚焦于非线性分析的“求解过程管控”，核心作用是为不同类型的非线性分析提供统一的参数配置接口，主要适用场景包括：

1. 1. 非线性静态分析（NLSTAT）：如结构大位移变形、材料塑性屈服、接触状态变化等工况，通过NLPARM定义载荷子增量、收敛准则，确保求解稳定收敛。
2. 2. 非线性瞬态分析（DTRAN NL）：如冲击、碰撞、振动等动态非线性场景，需配合TSTEP卡片使用，NLPARM控制时间步内的迭代参数与收敛判定。
3. 3. 非线性热传导分析（NLHEAT）：包括稳态与瞬态热传导（如材料热导率随温度变化），NLPARM定义温度收敛准则、时间步参数，适配热非线性求解。
4. 4. 非线性接触分析：当采用增广拉格朗日法（Augmented Lagrange）处理接触时，NLPARM的MAXAUG参数控制接触迭代的增广次数，确保接触力平衡。

二、NLPARM的格式与示例

1. 标准格式

NLPARM采用“主行+续行”的10列固定格式，主行定义核心参数，续行补充热传导与接触相关参数，结构如下：

2. 应用示例

  NLPARM         1      20     0.0                       8      UP
+       0.001   1.0-7
+                    1.0

• • 载荷子增量数（NINC=5）：将总载荷均匀分为5步施加，每步施加20%的总载荷，降低单次载荷增量过大导致的收敛困难；
• • 其他参数：采用默认值（如MAXITER=25次迭代、CONV=UPW收敛准则、EPSU=1e-3等），适用于简单的非线性静态分析（如小变形材料非线性）。

三、各字段的详细定义

四、关键使用规则与注意事项

1. 载荷/时间增量的优先级逻辑（NINC vs DT）

NINC与DT均用于控制增量大小，但优先级不同，需注意：

• • DT优先：若指定DT，NINC会被忽略，增量大小直接由DT确定（如静态分析中DT=0.2表示每步施加20%总载荷，共5步）；
• • NINC默认：未指定DT时，增量大小= TTERM/NINC（瞬态/热传导）或 1/NINC（静态，总载荷归一化为1）；
• • 增量设置建议：非线性强（如接触、塑性）场景需减小增量（NINC≥10、DT≤0.1），避免单次增量过大导致收敛失败；线性度高的场景可增大增量（NINC=1-5），提升计算效率。

2. 收敛准则的组合与选择（CONV字段）

CONV字段决定采用哪些准则判定收敛，直接影响分析精度与收敛速度：

• • 默认组合（UPW）：同时满足位移（U）、力（P）、功（W）准则，精度最高，适合强非线性场景（如接触+塑性）；
• • 简化组合（如U、P）：仅满足部分准则，计算速度快但精度可能下降，适合弱非线性场景（如小变形弹性）；
• • 热传导适配：热分析中U对应温度、P对应热载荷、W对应热能，准则逻辑与结构分析一致，需确保CONV包含温度相关的U准则。

3. 迭代次数与收敛性的平衡（MAXITER）

MAXITER设置需兼顾收敛性与效率：

• • 默认值（25）：适用于中等非线性场景，若迭代次数频繁达到MAXITER仍未收敛，需增大NINC（减小增量）或放宽收敛公差（如EPSU=1e-2）；
• • 大位移/接触分析：建议增大MAXITER至50-100，避免因迭代次数不足导致求解终止；
• • 小位移材料非线性：可减小MAXITER至15-20，提升计算效率（材料非线性收敛较快）。

4. 接触分析的特殊参数（MAXAUG）

当采用增广拉格朗日法处理接触时，MAXAUG控制接触力的平衡迭代：

• • 默认值（50）：适用于大多数接触场景，若接触状态频繁变化（如滑动接触），需增大MAXAUG至80-100，确保接触力收敛；
• • 接触不收敛处理：若达到MAXAUG仍未收敛，需检查接触容差（Tolerance）或网格质量（接触区域网格过粗易导致收敛困难）。

5. 与其他控制卡片的兼容性

NLPARM需与其他卡片配合使用，避免冲突：

• • 非线性静态分析（NLSTAT）：子工况需通过NLPARM=ID调用，不可与NLCTRL同时使用；
• • 非线性瞬态分析（DTRAN NL）：需配合TSTEP卡片定义时间步，NLPARM与TSTEPNL不可同时使用；
• • 热传导分析（NLHEAT）：稳态热分析仅需NLPARM，瞬态热分析需配合TSTEP卡片。

五、工程应用场景

NLPARM的参数配置需根据具体分析类型调整，典型场景如下：

1. 1. 小位移材料非线性（如金属屈服）：NINC=5-10，MAXITER=25，CONV=UPW，EPSU=1e-3，无需线搜索（MAXLS=0）；
2. 2. 大位移结构非线性（如梁弯曲）：NINC=10-20，MAXITER=50，CONV=UPW，EPSU=5e-4，启用线搜索（MAXLS=5）；
3. 3. 滑动接触分析（如轮轨接触）：NINC=20-30，MAXITER=80，MAXAUG=80，CONV=UPW，EPSU=1e-4（接触对网格细，需高精度）；
4. 4. 瞬态冲击分析（如碰撞）：DT=1e-5（小时间步），TTERM=0.01（总分析时间0.01s），MAXITER=50，CONV=UPW；
5. 5. 稳态热传导（温度相关热导率）：NINC=5，CONV=UW，EPSU=1e-3（温度公差），EPSW=1e-6（热能公差）。

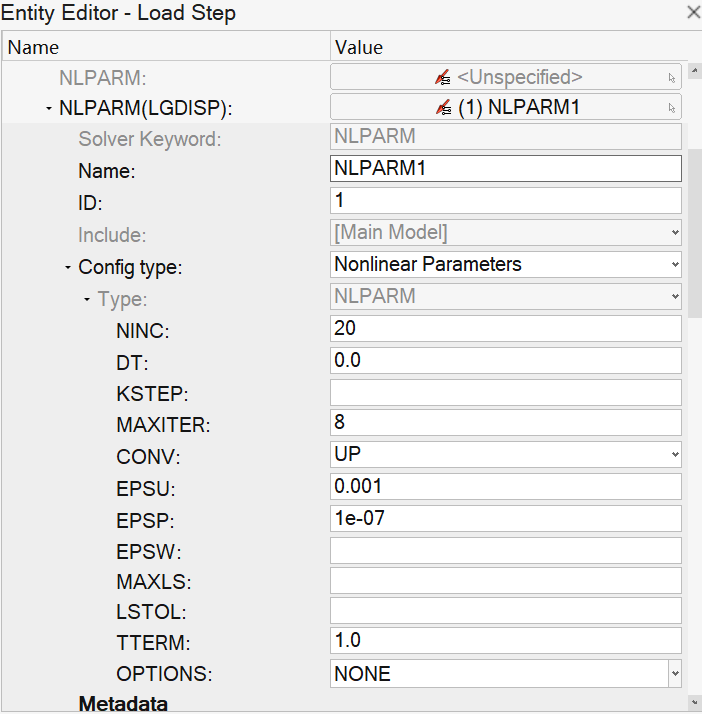

掌握NLPARM的核心是理解“增量-迭代-收敛”的逻辑关系，参数设置需根据非线性强度动态调整——强非线性场景需“小增量、多迭代、严准则”，弱非线性场景可“大增量、少迭代、宽准则”。在HyperMesh中，NLPARM以“载荷收集器”形式呈现，可通过图形界面直接调整参数，无需手动编写卡片，同时支持参数预览（如增量大小、迭代次数），便于直观验证配置合理性。
