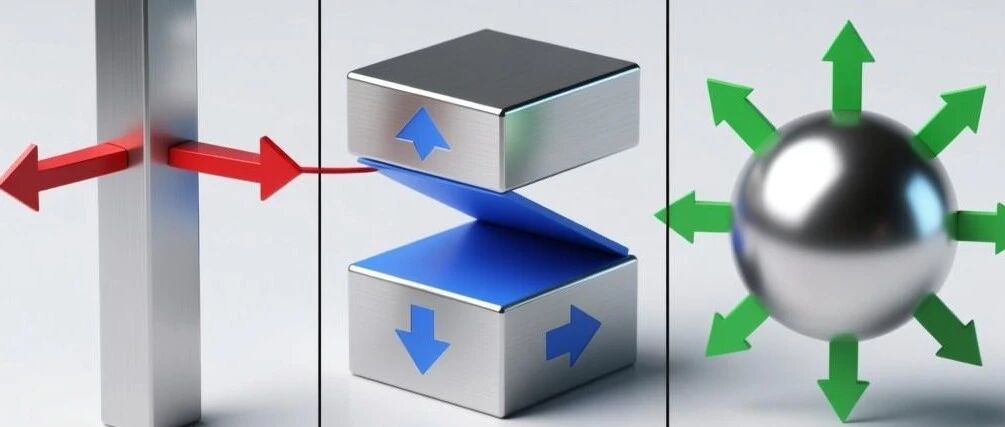

弹性模量E：材料变形有多难？剪切模量G：把这个材料扭歪或‘切’开有多难？体积模量K：把这个材料均匀压小有多难？1.弹性模量广义泛指：指代所有描述材料弹性性质的模量（如杨氏模量、剪切模量、体积模量等）。狭义特指：即 杨氏模量。这是最常见、最默认的含义，尤其是在讨论材料的“刚度”时。在绝大多数情况下，当人们单独说“弹性模量”时，指的就是杨氏模量。杨氏模量（弹性模量）定义杨氏模量 是衡量材料抵抗单向拉伸或压缩时弹性变形能力的物理量。它描述了材料在受力方向上“被拉长或压短”的难易程度。符号：通常用 E 表示。单位：帕斯卡。物理意义：E值越大，材料在受力时越难发生弹性伸长或缩短，即材料的“刚性”或“刚度”越高。它是材料本征刚度的度量。类比理解弹簧刚度：这是最经典的类比。把材料想象成一根弹簧。高E值材料（如钢）：像一根非常硬的弹簧。施加很大的力，它也只能被拉长一点点。低E值材料（如橡胶）：像一根非常软的弹簧。只需很小的力，就能把它拉得很长。杨氏模量E就是这根“材料弹簧”的刚度系数。日常体验：用手掰弯一根钢尺 vs. 一根塑料尺：钢尺很难弯曲，因为钢的E值高；塑料尺容易弯曲，因为塑料的E值低。踩在混凝土地板 vs. 木地板上：混凝土感觉“硬”，因为E值高，变形极小；木材感觉稍有“弹性”，因为E值相对较低，有微小的形变。在应力-应变图中的位置：杨氏模量E就是材料线性弹性阶段的应力-应变曲线的斜率。其中 σ 是应力（单位面积受力），ϵ 是应变（相对变形量）。斜率越陡峭（E越大），意味着产生同样变形需要更大的应力，材料就越“刚”。数学表达与关键公式在单轴拉伸或压缩的线弹性范围内，胡克定律表示为：为什么弹性模量（杨氏模量）如此重要？材料选择的首要指标之一：在设计任何结构或零件时，如果刚度是首要考虑因素（即变形必须很小），那么E值就是关键选择依据。例如，机床床身需要高E值以保持精度。预测变形：工程师使用E值来计算梁的挠度、柱子的缩短、弹簧的伸长量等。区分材料大类：金属：通常具有高E值（几十到几百GPa），非常刚硬。陶瓷：E值通常最高（几百GPa），极刚但脆。聚合物/塑料：E值范围很宽，但普遍较低（几MPa到几GPa），比较柔韧。橡胶/弹性体：E值极低（几MPa），非常柔软。工程设计的核心输入：在有限元分析等计算机模拟中，E是必须定义的最基本的材料属性。反映原子/分子结合键强度：在微观层面，E值直接反映了材料内部原子间结合力的强弱。共价键（金刚石）最强，金属键次之，离子键再次之，分子间作用力（聚合物）最弱。这解释了为什么不同类材料的E值有数量级的差异。典型数值举例金刚石： ~ 1050-1200 GPa（已知最刚的材料之一，碳原子间强共价键）碳化钨： ~ 550 GPa钢： ~ 200 GPa（典型值，合金钢约190-210GPa）钛合金： ~ 110 GPa铝及合金： ~ 69 GPa玻璃： ~ 70 GPa混凝土： ~ 30 GPa骨头： ~ 20 GPa尼龙： ~ 2-4 GPa木材（顺纹）： ~ 10-15 GPa橡胶（典型）： ~ 0.001-0.1 GPa（即1-100 MPa）软凝胶： < 0.001 GPa （< 1 MPa）2.剪切模量核心定义：剪切模量 是衡量材料抵抗剪切变形能力的物理量。通俗地说，它描述了材料在受到一对方向相反、大小相等的切向力时，其形状有多难被“扭歪”或“滑移”。剪切模量是材料抵抗形状畸变（剪切变形）能力的定量度量。它是固体材料的标志性属性（因为流体G=0），是分析结构扭转、侧向稳定性以及理解波传播现象的基础。简单记住：G值越大，材料越“硬”，越不容易被扭动或切变。符号：通常用 G 表示（有时也用 μ）。单位：帕斯卡。物理意义：剪切模量越大，材料越难发生剪切变形，意味着它抵抗形状畸变的能力越强，刚性越高。类比理解“扑克牌”或“书本”模型：想象一摞扑克牌或一本书。如果你用手掌按住最上面一张牌，平行地推动它，下面的牌会因摩擦力而跟着有不同程度的滑动。这就是一个简单的剪切变形模型。剪切模量就像这摞牌内部的“摩擦力”。摩擦力大（G大），很难推动；摩擦力小（G小），很容易滑动。Jello果冻 vs. 砖块：Jello果冻：剪切模量非常低。用勺子轻轻一“切”或一“舀”，它的形状很容易发生扭曲。砖块：剪切模量很高。你想用手“切”动它、让它的一部分相对于另一部分滑动，几乎是不可能的（在弹性范围内）。变形模式对比：体积模量 (K) ：对应体积变化（压缩或膨胀），所有方向均匀受力。杨氏模量 (E) ：对应单向的拉伸或压缩。剪切模量 (G) ：对应形状变化（角度扭曲），受力方向与截面平行。数学表达与关键公式剪切模量定义为剪切应力 与剪切应变 的比值，遵循胡克定律在剪切状态下的形式。其定义公式为：杨氏模量 (E)、剪切模量 (G)、体积模量 (K) 和泊松比 (ν) 这四个参数中，只有两个是独立的。它们之间可以互相换算。最常用的关系式之一：从公式可以得出：对于大多数材料，泊松比 ν 在 0 到 0.5 之间，因此 G \approx E / 2.5E/2.5到E/3之间。剪切模量通常约为杨氏模量的 40%。对于理想不可压缩材料（如橡胶，ν ≈ 0.5），所以G=E/3。G = E/3一个材料的刚度需要同时用剪切模量和体积模量来描述。为什么剪切模量很重要？表征材料“刚性”的关键：在日常的弯曲、扭转、切割中，材料抵抗变形的能力很大程度上取决于其剪切模量。区分材料类型：固体：具有明确且较高的剪切模量（这是固体与流体的根本区别之一）。流体（液体和气体）：在静力学中，剪切模量为零（或极低），因为它们无法抵抗静态剪切应力，会持续流动。粘弹性材料（如聚合物、生物组织）：其剪切模量可能是一个复数（包含储能模量 G' 和损耗模量 G''），用于描述其兼具弹性和粘性的行为。核心工程应用领域：机械与结构设计：计算轴、梁等构件在扭转载荷下的应力和变形。扭转刚度直接与剪切模量相关。土木与地质工程：评估土壤、岩石和建筑结构抵抗侧向力（如风载、地震剪力）的能力。地基的剪切强度是核心参数。地震学：地震产生的横波 的传播速度 。通过测量横波速度，可以反推地球内部各圈层的力学状态（液态地核的G≈0，横波无法通过）。材料加工：研究金属成型（轧制、冲压）、切削加工时，材料的剪切变形行为至关重要。减震与隔振：选择或设计具有合适剪切模量的弹性材料（如橡胶垫）来吸收振动能量。典型数值举例金刚石： ~ 490 GPa （极高的剪切强度）钢： ~ 79 GPa铝： ~ 26 GPa玻璃： ~ 26 GPa混凝土： ~ 12 GPa木材（沿纹理）： ~ 0.5 - 1 GPa橡胶（典型）： ~ 0.0005 - 0.001 GPa （即 0.5 - 1 MPa，非常容易剪切变形）水（静态）： ~ 0 GPa （定义上，理想流体不抵抗静态剪切）果冻/明胶： ~ 0.001 - 0.01 GPa 量级3.体积模量核心定义：体积模量 是衡量材料抵抗均匀压缩能力的物理量。通俗地说，它描述了材料在受到来自各个方向的压力时，其体积有多难被缩小。体积模量是材料抵抗体积变化能力的定量度量。它是理解材料在高压下行为、区分物质状态（固/液/气）以及进行涉及压缩性的工程计算不可或缺的基础参数。简单记住：K值越大，越难被压缩。符号：通常用 K 表示。单位：与压强相同，国际单位为帕斯卡。物理意义：体积模量越大，材料越难被压缩，意味着它的“刚性”越高，体积越不容易改变。相反，体积模量小的材料则容易被压缩。类比理解弹簧类比：可以把材料想象成一个三维的弹簧。体积模量就是这个“体积弹簧”的刚度。刚度大的弹簧，很难被压短；刚度小的弹簧，一压就短。海绵 vs. 钢球：海绵：体积模量很低，用手一捏（相当于从各个方向施加压力），体积很容易缩小。实心钢球：体积模量极高，即使用很大的力去挤压，其体积变化也微乎其微（在常规压力下）。数学表达与关键公式体积模量是通过静水压力 与由此产生的体积应变 之比来定义的。公式中的负号是为了确保体积模量 K 为正值。因为当压力增加时，体积通常会减小，加上负号后比值就是正的。另一种常见形式（针对弹性、各向同性材料）：体积模量也与更常见的弹性参数——杨氏模量 和泊松比 ——相关联：其中： E ：杨氏模量（衡量材料抵抗拉伸/压缩变形的能力） ν ：泊松比（衡量材料横向变形与纵向变形之比）从这个公式可以看出：对于几乎不可压缩的材料（如橡胶、水），ν 接近 0.5，分母趋近于 0，因此 K会变得非常大。对于可压缩的材料（如泡沫、多孔材料）， ν 较小， K 也较小。为什么体积模量很重要？表征材料基本性质：它是材料弹性的核心参数之一（与剪切模量、杨氏模量并列），完整定义了各向同性线弹性材料的力学行为。区分材料状态：固体：通常具有很高的体积模量（例如钢：~160 GPa）。液体：体积模量也相当高，但通常低于固体（例如水：~2.2 GPa，比大多数固体小，但依然很难压缩）。气体：体积模量极低，非常容易压缩（例如空气，其“体积模量”与压强和过程有关，等温过程K=P。工程应用关键：地质与地球物理：研究地球内部（地幔、地核）的物质状态和地震波传播，体积模量是关键参数。流体力学：在涉及高压力或需要考虑压缩性的场合（如水击现象、液压系统），液体的体积模量至关重要。材料科学：设计需要承受高压或要求特定体积稳定性的材料（如密封件、减震材料）。土木工程：评估土壤和岩石在负载下的体积变化。典型数值举例金刚石： ~ 440 GPa（已知最“硬”的材料之一）钢： ~ 160 GPa铝： ~ 70 GPa玻璃： ~ 35 GPa水（20°C）： ~ 2.2 GPa橡胶： ~ 1.5 - 2 GPa（虽然软，但几乎不可压缩）空气（常温常压，等温过程）： ~ 0.0001 GPa（即 0.1 MPa，非常易压缩）总结与关联对比模量 符号 抵抗的变形类型 物理意义 类比 弹性模量E单向拉伸/压缩 （长度变化） 材料有多“刚”？ 抵抗轴向变形的能力 弹簧的软硬剪切模量G剪切变形 （形状畸变） 材料有多“抗扭”？ 抵抗切向滑移的能力 一摞牌的内部摩擦力体积模量K均匀压缩/膨胀 （体积变化） 材料有多“抗压”？ 抵抗体积变化的能力 海绵 vs. 钢球的压缩难易网络整理，仅限内部分享，禁止商用来源：机电君
