PFC电路学习



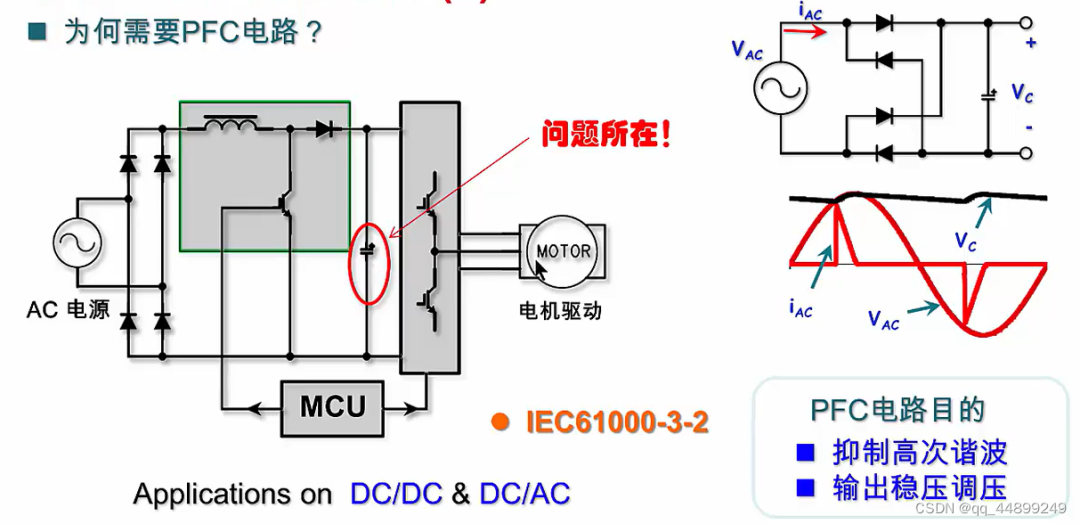

傅里叶变换：任何周期性函数都可以分解成不同频率的正弦函数。



蓝线：电网电压

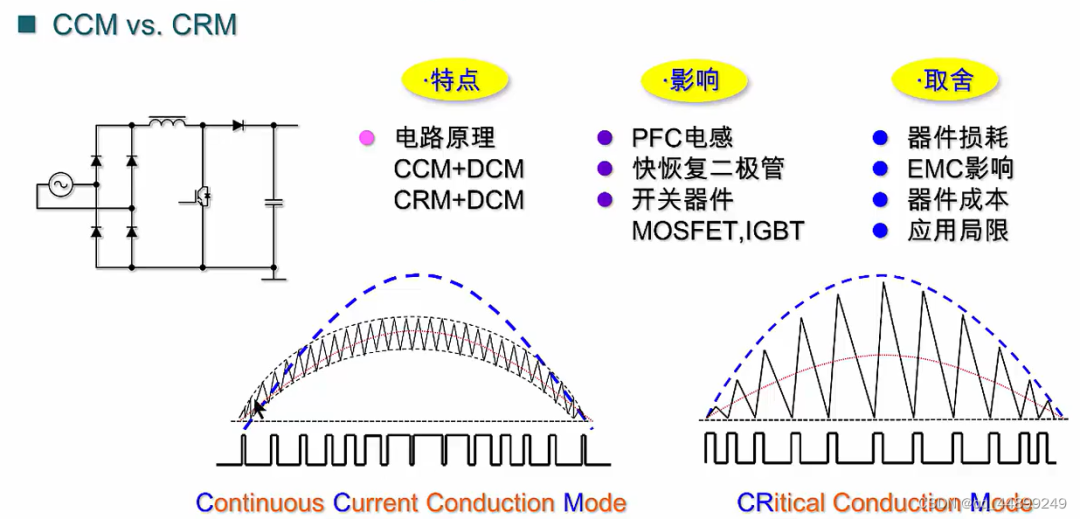

CCM控制，电感电流纹波不为零；CRM控制，电感电流波形会掉到零。

本质区别：CCM为定频PWM控制，CRM为变频PFM控制。

CCM电流纹波小，CRM电流纹波大，大电流时要想纹波较小，电感要选较大。（ 输出的电流纹波，与电感值成反比，与开关频率成反比 。 电感的感值越大，输出纹波电流就越小。 但带来问题是动态响应（response time ）变慢。 如果电感感值较小，如果想输出电压的纹波也小，就需要提高开关频率，这样MOS管上的开关损耗就增加，电路效率下降。）

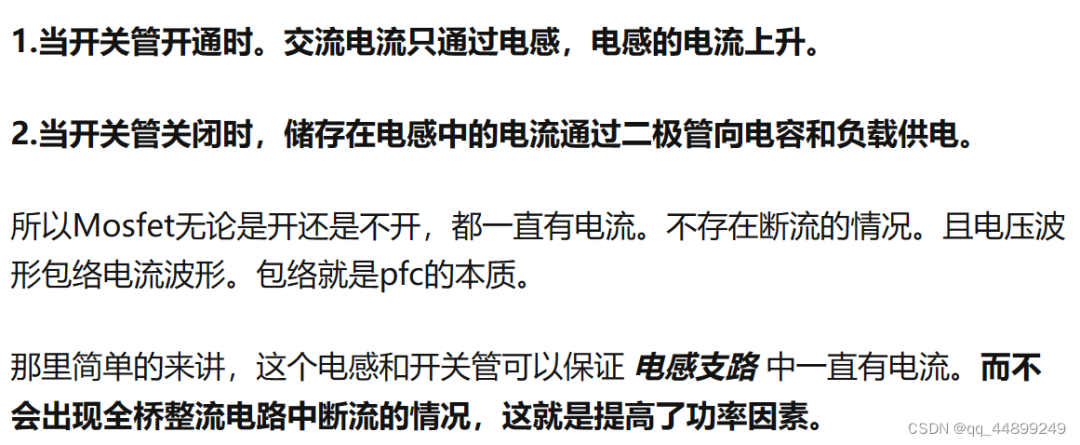

快恢复 二极管 （针对CCM模式）：对于CCM模式，MOS开通，电感瞬间充电，MOS关断，关断瞬间，电感电流不会突变，二极管正极端电压瞬间拉高（大于或者等于母线电压），于是二极管导通续流，此时电流在减小。当MOS再次开通，此时电感电流不为零，继续续流，但是二极管正极接地此时电压为0，二极管产生巨大反压，会有大电流反向阻碍电感电流，形成高绝缘层。（瞬间大电流会造成EMI问题，二极管发热问题也会很严重）

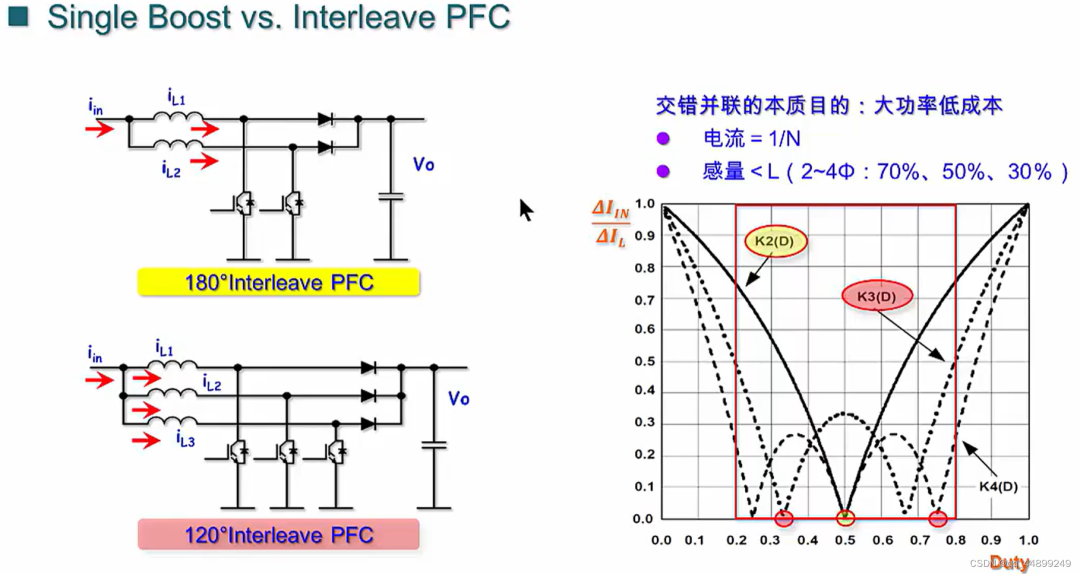

MOSFET：高频，电流可以小，电感量也可以更小

IGBT ：低频，可以大电流。

一般先定高低频 再选择电感！

PF值大只代表总的谐波小，不代表某个高次谐波就小！

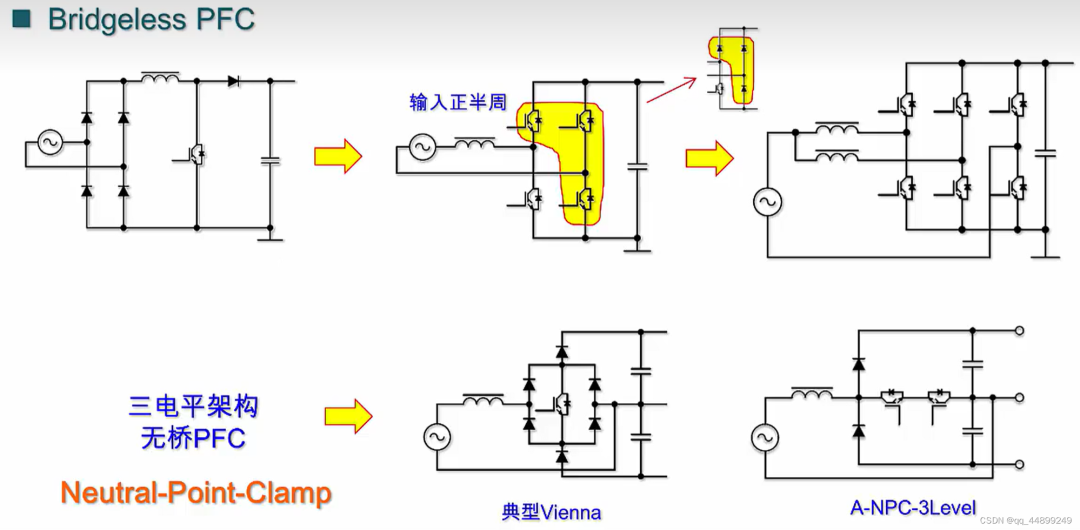

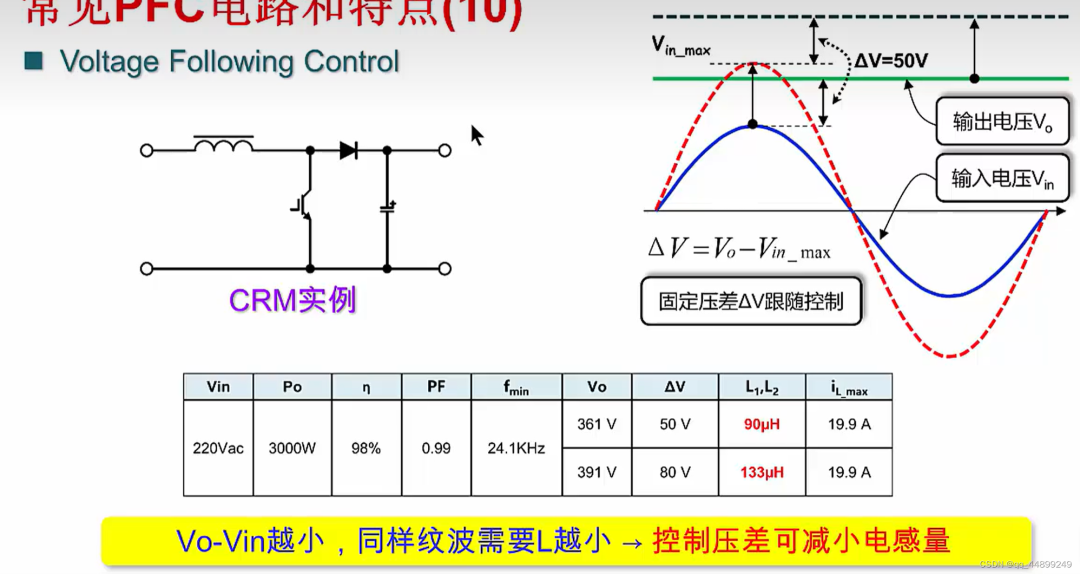

  电压跟随控制策略：有效控制电感量的大小，但是母线是动态的，不能一直稳压。

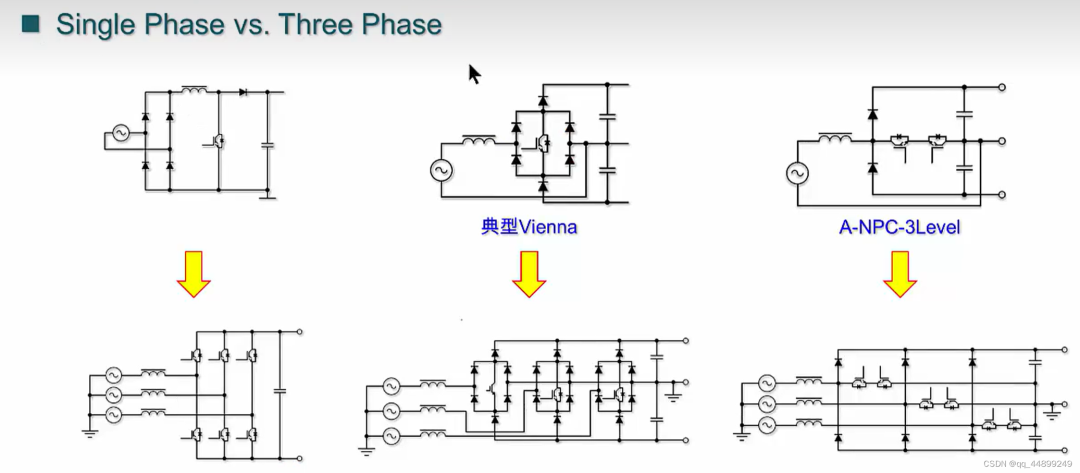

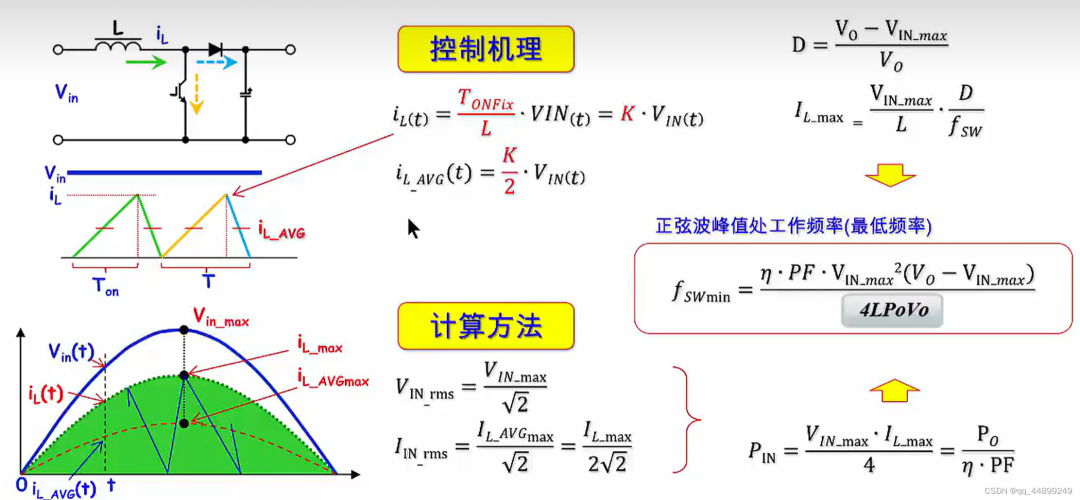

CRM PFC 电路设计 计算：



将PFC电路设计为纯阻性负载为出发点。（因为对于纯阻性负载PF=1）

负载变化时，实际上调节的是Ton，但是要将其看为Ton是不发生改变的，所以PFC闭环响应需要调整得非常慢，这样PF就可以非常的高。

PFC电路 闭环控制 响应很慢，比如整流后的周期为100hz，闭环响应的带宽可能只有10hz甚至以下，从而在一个周期内占空比的调节速率是非常慢的，可近视看为不变。

CRM PFC电路设计 计算 ：

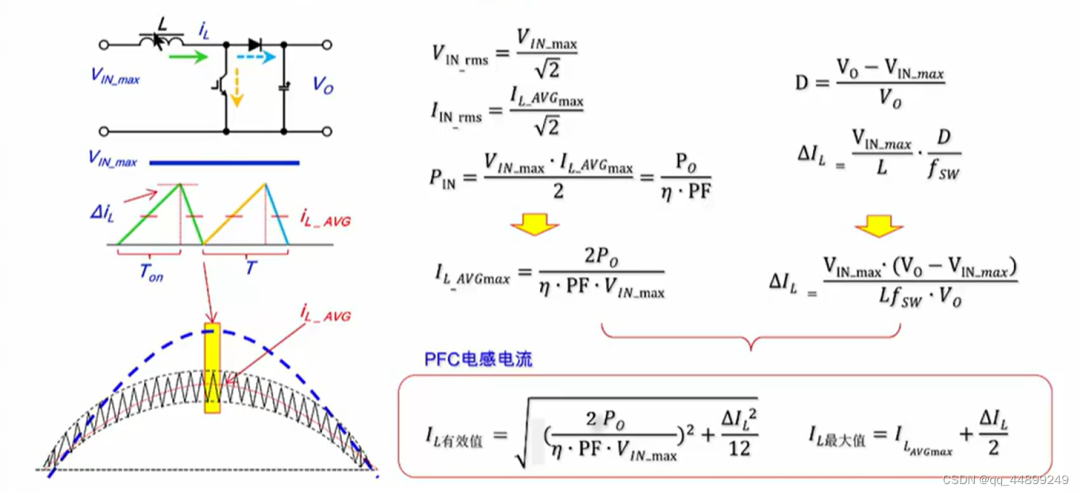

CCM模式控制，谐波电流谷底不为0，电感电流有效值等于工频电流有效值+高频电流有效值。

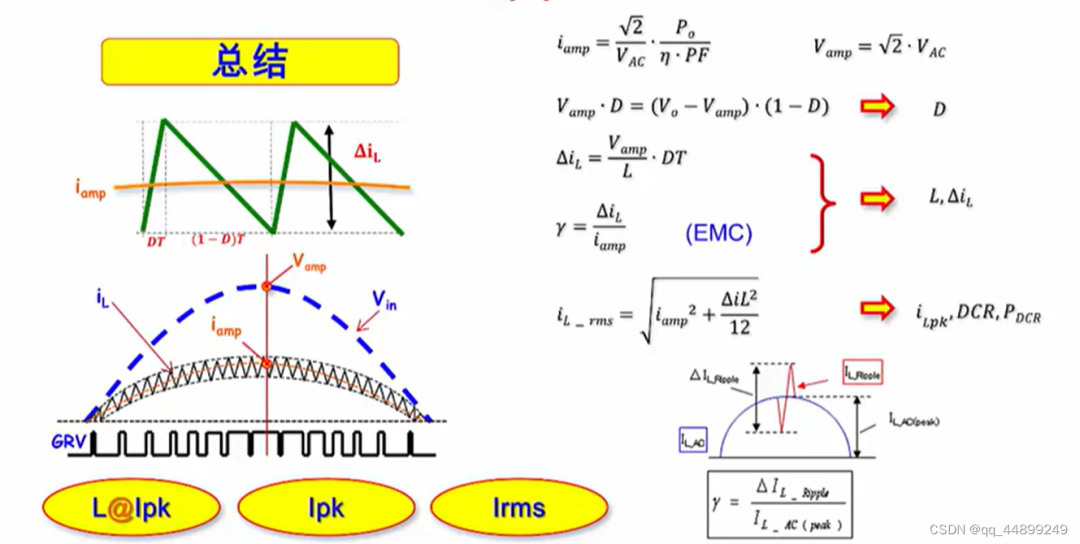

电流纹波系数如果太大，差模干扰会比较大，EMC滤波器就会相对做得更复杂，X电容可能会比较大。说明：本文来源网络；文中观点仅供分享交流，不代表本公众 号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。
