作为深耕 Ansys 电气仿真领域多年的工程师，近期最让我关注的行业动态，莫过于固态变压器（SST）的规模化商用爆发。

2026 年，黄仁勋、马斯克等行业大佬纷纷押注，全球最大固态变压器市场落地中国，从 AI 算力中心高压直流供电到新能源超充枢纽，从交直流混合微网到新型电力系统配网升级，固态变压器正成为新型电力系统的核心 "智能节点"。而传统变压器也在特高压、新能源赛道的推动下，朝着高效、小型化、高可靠性方向快速迭代。

01 行业发展带来的仿真痛点与根源

行业的高速发展，带来了电气仿真岗位的人才需求爆发，但同时也让变压器仿真设计的难度陡增。近期和不少行业同仁、高校学习者交流，发现大家都被一系列仿真痛点困住：

做固态变压器电磁暂态建模，详细开关模型仿真几天几夜出结果，简化模型又和实测数据偏差巨大；传统变压器温度分析中，要么耦合设置不当导致温升计算失真，要么网格划分不合理让仿真收敛困难；多物理场耦合分析时，电磁、热、流体模块衔接不畅，无法精准还原变压器实际工作状态；甚至不少从业者连基础的功率损耗计算都做不到精准，直接影响后续设计优化。

这些痛点的背后，本质是对 Ansys 仿真工具的工程化应用能力不足，尤其是对电磁 - 热 - 结构 - 流体多场耦合的逻辑理解不到位。变压器作为电力系统的核心设备，无论是传统型还是固态型，其设计研发都绕不开电磁场分析、功率损耗计算、温度场仿真、结构应力分析等核心环节，而 Ansys 作为电气仿真的核心工具，其Maxwell、Fluent、CFX、Workbench等模块的协同使用，正是破解这些难题的关键。

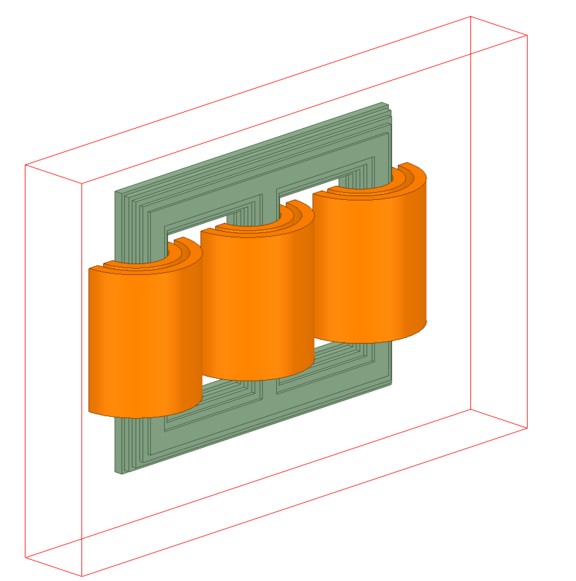

变压器模型

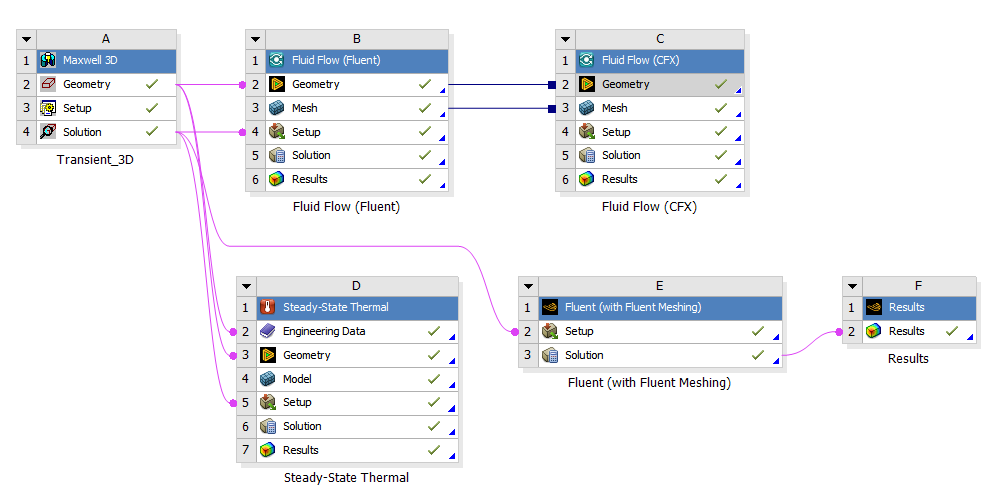

Workbench平台的功率-温升分析流程

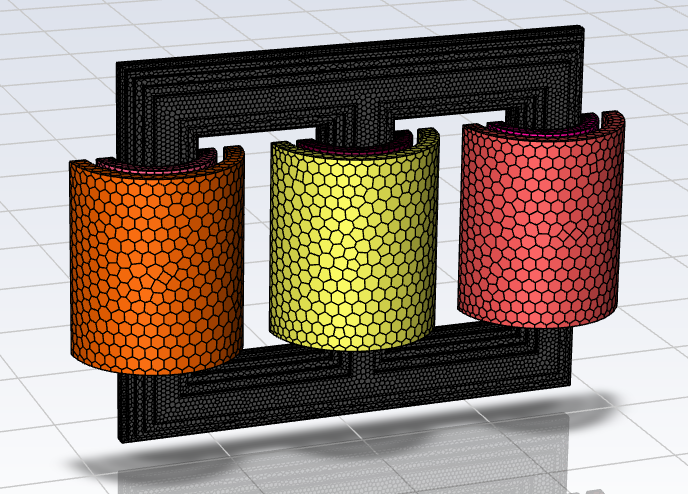

Fluent mesh的网格划分结果

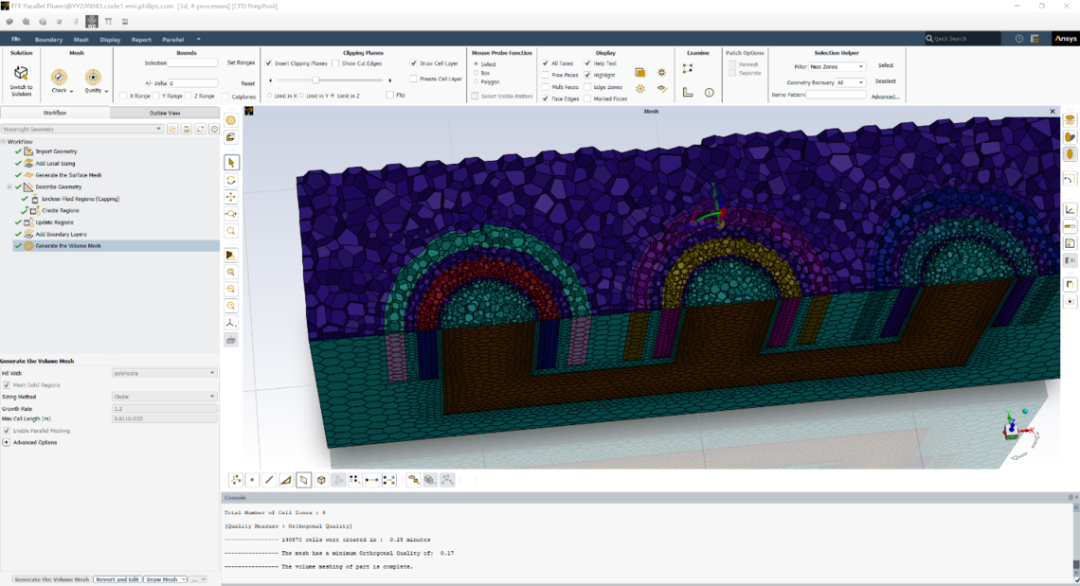

Fluent mesh的工作流程

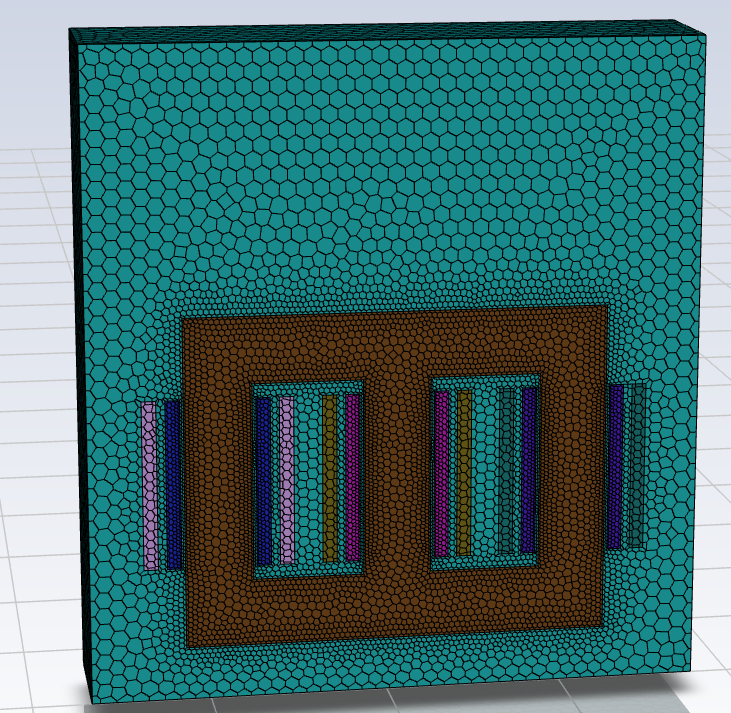

网格划分结果

网格划分统计数量

02 工程实战总结的变压器仿真核心逻辑

结合我多年的 Ansys 工程项目经验，从传统油浸式变压器到新型固态变压器，从简单的电磁场仿真到复杂的多物理场耦合分析，我经手过数百个变压器相关仿真案例，也总结出了一套能直接落地的仿真方法。就拿变压器温度分析这个核心环节来说，这是目前从业者和学习者问得最多的问题，也是固态变压器和传统变压器设计的共同关键点 —— 温度直接决定了设备的性能、寿命和可靠性。

实际工程案例验证

在实际项目中，我曾遇到过一个典型问题：某企业研发的新能源用干式变压器，样机测试时绕组温升远超设计值，反复调试却找不到原因。

后来我用 Ansys 做全流程仿真分析，先通过 Maxwell 精准计算出铁芯损耗和绕组损耗，发现其绕组局部功率损耗密度达到 7.089E+06 W/m^3，远高于设计预期；再用 Fluent 进行流体温升仿真，通过 Workbench 平台直接拖拽 Maxwell 的损耗结果，实现了损耗密度的精准加载，结合 Fluent mesh 的六面体网格划分，完美还原了变压器内部的流体流动和热量传递；最后通过稳态热分析做趋势验证，快速定位出问题根源是绕组散热结构设计不合理，局部热量无法有效散出。基于仿真结果优化散热结构后，样机温升问题彻底解决，研发周期缩短了近 60%。

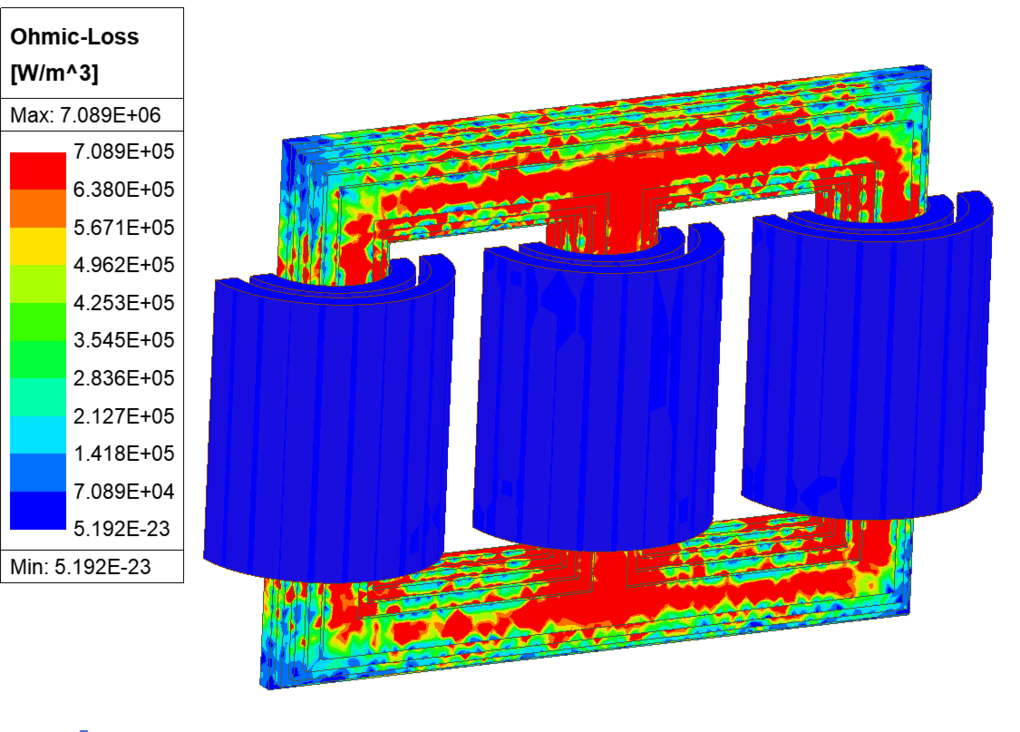

Maxwell计算功率损耗

这个案例也印证了变压器仿真的核心逻辑：精准的单场分析是基础，高效的多场耦合是关键。但目前很多学习者和从业者，要么只会单一模块的基础操作，比如用 Maxwell 算电磁场却不知道如何将损耗结果传递给热分析模块；要么盲目追求复杂模型，忽略了工程实际中的仿真效率，比如做固态变压器仿真时，一味搭建详细开关模型，导致项目进度被拖慢；要么在模块选择上出现失误，比如用 CFX 处理简单的变压器温升问题，反而因操作复杂增加了出错概率。

模块选择的实用技巧

比如在变压器温度分析中，很多人分不清 Fluent 和 CFX 的适用场景，更不知道稳态热分析的合理应用边界。其实 Fluent 适合零件数量十几个以下的变压器仿真，其功率添加方便、网格划分效果好，能精准还原局部损耗分布；CFX 则更适合零件繁多、结构复杂的固态变压器仿真，其界面逻辑清晰、计算收敛快，30 步左右就能达到稳定的温度分布；而稳态热分析虽然精度稍低，但能快速得到温度分布趋势，适合前期方案选型和快速验证。掌握这些模块的选择技巧，能让仿真效率提升数倍。

再比如固态变压器的电磁暂态建模，很多人被高频开关、多模块串联的仿真难题困住，其实核心是要掌握 Ansys 的耦合逻辑和模型简化技巧，在精度和效率之间找到平衡。而这些技巧，正是我在实际项目中反复验证、总结出来的实用方法。如果您在变压器设计仿真需要技术支持欢迎你识别下方二维码咨询我。

Maxwell电磁阀、断路器、电气柜等电气设备的电场和电磁运动受力仿真：结构仿真、电磁仿真、电场强度分析和电磁-结构-温升多物理场耦合分析_仿真分析,付费答疑,其他服务_仿真秀

03 从模块到实战，吃透 Ansys 电磁仿真与多物理场耦合

为帮助广大从业者攻克 Ansys 电磁仿真与多物理场耦合的学习和应用痛点，3月15日20时，笔者受邀在“仿真赋能求职高薪路”第二期做《Ansys 电磁仿真与多物理场耦合全解析——电气仿真岗位求职攻略》线上讲座，从模块基础到实战案例，全方位拆解 Ansys 电磁仿真与多物理场耦合的核心要点。

直播核心内容

Ansys 四大分析模块全景解析：系统讲解结构力学、流体、热、电磁四大模块的核心功能和适用场景，明确电磁模块作为本次直播的核心重点；
电磁分析模块精准定位：详解 Maxwell、APDL/EMag 的适用场景，区分低频 / 高频、器件 / 系统级电磁仿真的模块选择技巧；
Maxwell 核心求解类型实战：拆解 2D/3D 静磁场、瞬态磁场、涡流场、静电场等求解类型的工程应用，教你根据实际工况精准选择；
多物理场耦合类型全梳理：讲解电磁 - 热、电磁 - 结构、热 - 结构、电磁 - 热 - 流体四种耦合类型的原理和典型场景，掌握载荷传递的核心逻辑；
铜排电磁 - 结构 - 热实战案例复现：基于上述铜排案例，从模型建立、模块搭配、耦合设置、结果分析到优化建议，还原全流程仿真操作。

观看方式

识别专属二维码加入直播交流群，即可获取直播观看链接，直播提供全程回放，错过直播也可随时观看。同时，群内将分享 Ansys 仿真干货资料，搭建行业交流平台，助力大家共同提升仿真能力。

在电气产品研发向高精准、高可靠性发展的当下，Ansys 电磁仿真与多物理场耦合能力已成为工程师的核心竞争力。本次直播将从实战出发，带你摆脱仿真痛点，真正掌握 Ansys 多物理场仿真的核心方法，让仿真技术成为产品研发的强大助力，期待你的参与！
