第十五夜：圣维南的“陷阱”——别把“总数”当成“等效”

地点：深夜的机器人实验室。
人物：

• 小生：理论力学课代表，正拿着计算器飞速敲击，试图证明自己的“简化大 法”。
• 老师傅：在一旁默默喝茶，眼神里透着“我就知道你要掉坑里”的淡定。

1. 诱惑：总数相等就万事大吉了？

小生：师傅，我已经彻底掌握圣维南原理的精髓了！只要合力相等，我管它是怎么加载的，远处一定是一样平。

老师傅：哦？这么有信心？那考考你。

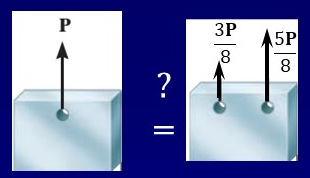

老师傅：左边是一个力      稳稳地拉在杆的轴线。右边呢，两根销轴，左边分到     ，右边分到     。你看，两者合力确实都是     。它们在远离端面后的应力分布是一样的吗？

小生：（秒答）那肯定一样啊！圣维南原理不是说了吗，只要合力代替原力系，远处就“众生平等”了。

2. 实战：小生的“力系平移”表演

老师傅：别急着下结论。小生，圣维南原理生效的“金准则”是静力等效，而不是简单的“合力相等”。你把右边那个非对称加载的力系给我平移到轴线上看看？

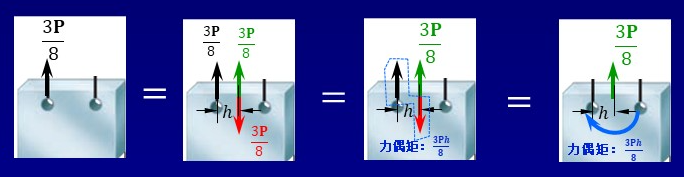

小生：（挽起袖子）这可是我的拿手好戏！理论力学里教过，要把一个力平移，必须附加一个力偶。咱们先盯着左边那根受力      的销轴看：

• 第一步：无中生有。为了把左边这个偏心的        挪到轴线上，我先在轴线上假想地加上一对大小相等、方向相反的力       （绿色和红色箭头）。
• 第二步：形成力偶。你看，原本偏心的力（黑色箭头）和轴线上新加的那个向下的力（红色箭头），组成了一个力偶。
• 第三步：平移结果。现在，左边的偏心力消失了，取而代之的是轴线上的一个力       （绿色箭头），以及一个方向顺时针的力偶矩      （蓝色旋转箭头，假设        为偏心距离）。

小生：同理，我也把右边那个      平移到轴线上。现在咱们算一下两边合起来的总账：

• 总合力：      （轴向上）。
• 总合力矩：左边的力产生逆时针力矩       ，右边的力产生逆时针力矩       。两者相抵，最后还剩下一个逆时针的残余力矩       ！
•



3. 真相：隐藏在“偏心”里的秘密

小生：（一拍大腿）坏了！我算出来了！

• 方案一（中心加载）：截面内力只有轴力       。

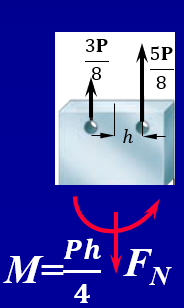

• 方案二（非对称加载）：截面内力不仅有轴力       ，还额外产生了一个弯矩      ！

老师傅：这就叫“差之毫厘，谬以千里”。圣维南原理在这里失效了，因为这两个加载方式根本不满足静力等效。右边的方案在拉伸的同时还在偷偷地“掰”这根杆，这种“弯曲效应”即便走得再远也不会消失。

小生：我懂了。圣维南的魔法只负责抹平“加载方式”带来的局部扰动，它可没法抹平“力系不平衡”带来的全局偏差。

4. 结尾：真理背后的“潜规则”

老师傅：记住了，很多人觉得只要总力一样就行，结果设计出来的结构在远处莫名其妙地弯了或者裂了，就是因为没看清力系背后的“矩”。

小生：看来圣维南原理虽然是工程师的护身符，但如果看不清“静力等效”这个前提，它就是一张索命符啊。

老师傅：既然我们已经划清了圣维南原理的边界，也学会了如何精确计算应力，那么接下来该面对那个最现实的问题了：即便你算准了每一分应力，这根连杆到底能不能扛得住？

老师傅：仅仅看清力的分布是不够的，你还得读懂材料的“脾气”。同样的压迫感，拉在钢材上和拉在铝材上，结局可能天差地别。

（下一夜，我们聊聊材料的“体检报告”——拉伸性能与那条决定生死的曲线。）

本章小结：

• 核心前提：圣维南原理必须基于静力等效（合力与合力矩均相等）。
• 力平移法：通过平移原理，可以将偏心载荷等效为“轴向力 + 附加力偶矩”。
• 判定标准：如果两种加载方式产生的合力矩不同，即使总合力相同，圣维南原理也不适用，远处应力分布将截然不同。
