钢桁架吊装计算

5月前浏览1511

模型

边界条件（吊点处边界可以固接，也可以铰接）

荷载工况（可根据实际情况调整放大自重）

计算结果：

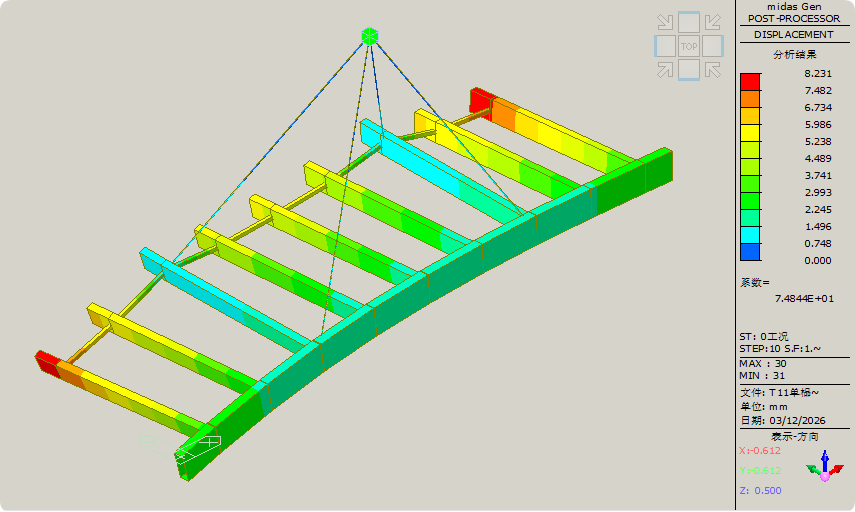

DXYZ（mm）

DX（mm）

DY（mm）

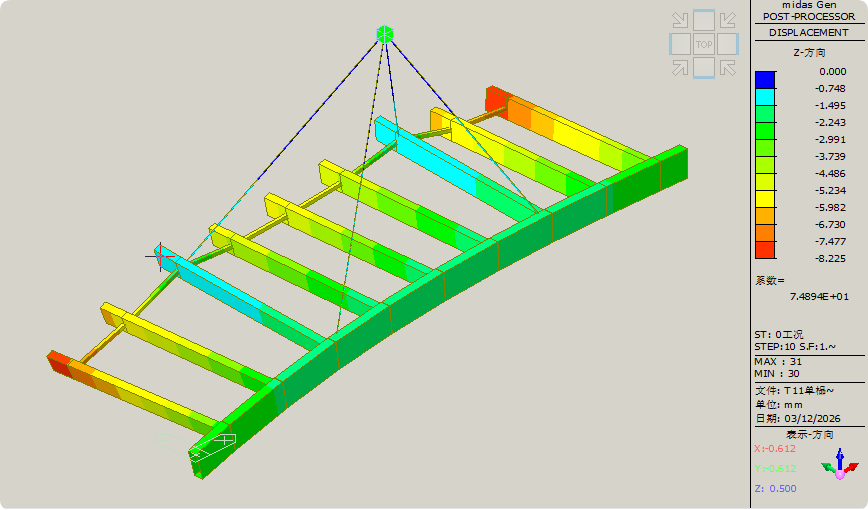

DZ（mm）

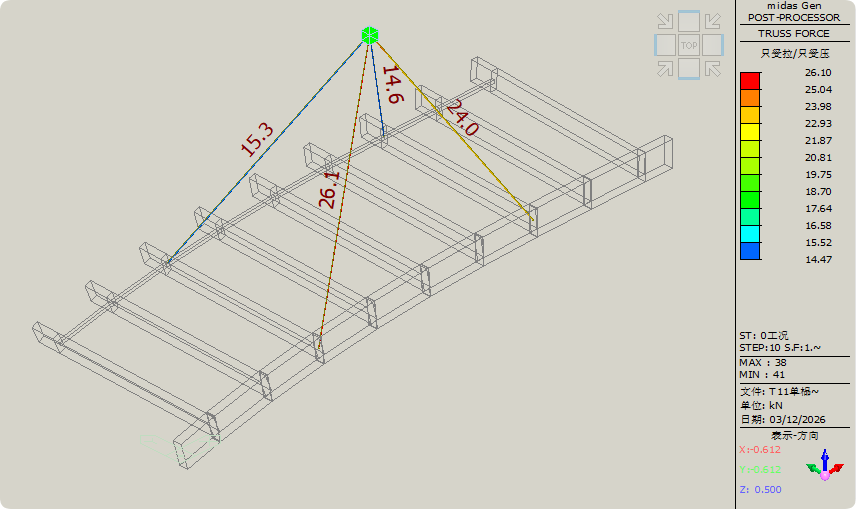

索轴力（kN）

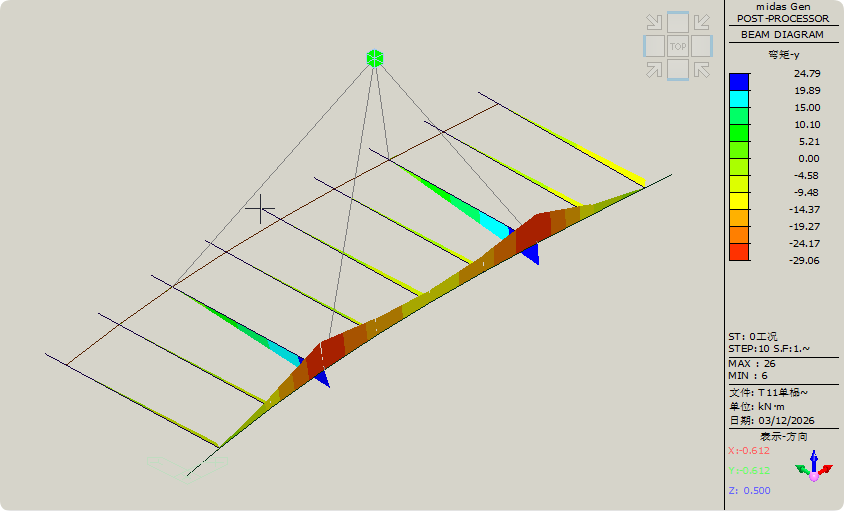

梁弯矩（kN*m）

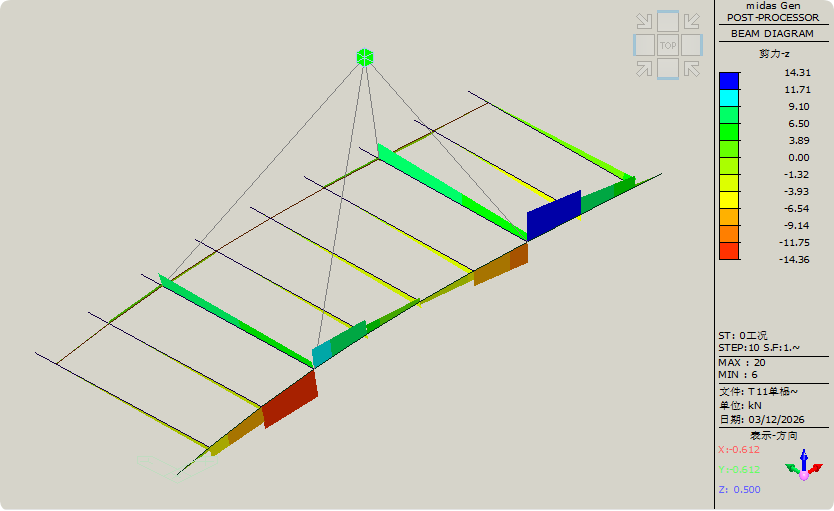

梁剪力（kN）

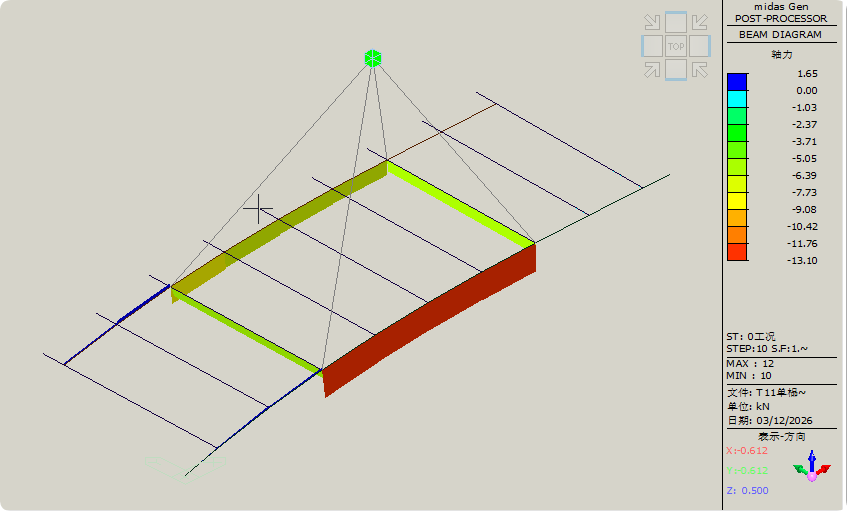

梁轴力（kN）

总结：（1）缆绳可以使用只受拉桁架单元模拟，也可以使用索单元模拟，两种单元类型均需使用几何非线性分析计算，否则计算过程中存在大量自由度奇异等警告信息。（2）吊点的设置和结构重心的确定是该分析的要点和重点，确认重心后仍需适当调整桁架的吊点位置，使模型受力、变形等趋于均匀。

如何确定模型的重心，软件（1）Midas Gen、（2）GRIDA。
