辛苦录制的Star-CCM+二次开发宏，真的看懂了吗？

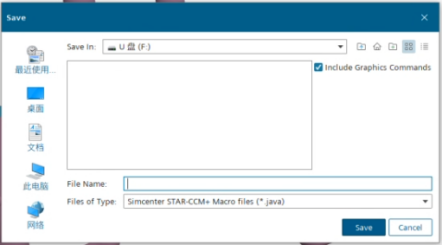

01 要清楚Star-CCM+的录制宏到底是什么？

• 对象引用的“身份证”变了：Star-CCM+ 内部的每个对象（如部件、边界、报告）都有一个唯一的标识。录制宏时，代码会直接引用这个标识。当模型改动后，新对象可能拥有全新的标识，或者原本的对象被删除了，宏再按原来的标识去找，自然就找不到了。

• 名称或路径变了：如果你在录制后重命名了一个零件（比如把 Wall1改成了 Wall2），宏里写的还是 Wall1，运行时就无法定位到正确的边界。

• 模型结构发生变化：比如你增加了一个几何体，导致零部件列表的顺序改变，某些宏里用序号（如 `get(0)`）引用的对象可能就变成了另一个部件。

02 Star-CCM+的宏内容解读-案例代码解读

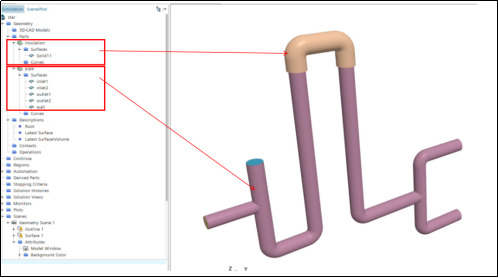

• 固体-insulation壁面边界：solid11

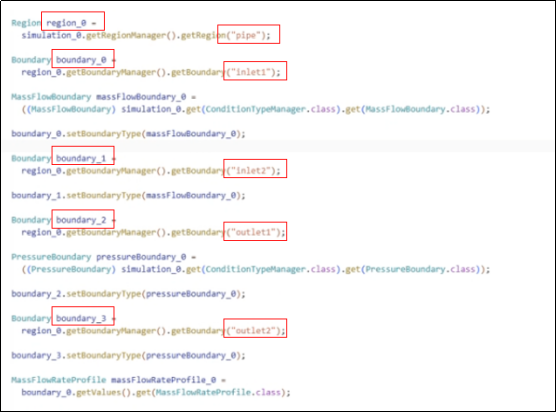

• 流体-pipe边界：inlet1 inlet2 outlet1 outlet2 wall

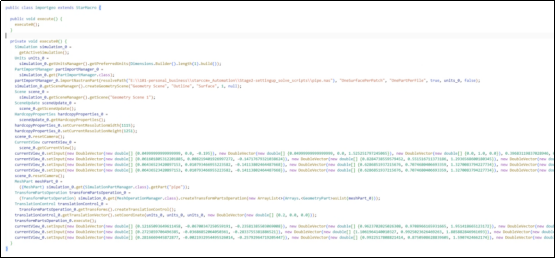

• `public void execute()`：这是宏的入口方法。当你播放宏时，Star-CCM+ 会首先调用这个方法。它相当于宏的“总指挥”，负责启动整个自动化流程。
• `private void execute0()`：这是由录制过程自动生成的私有方法。你之前的所有操作（创建对象、修改参数、点击按钮等）都会被翻译成Java 语句，一条一条地写在这个方法里。`execute()` 方法 会直接调用 `execute0()`，从而执行你录制的所有步骤。

04 Star-CCM+ Java 自动化二次开发入门实战

提供vip交流群答疑/资料

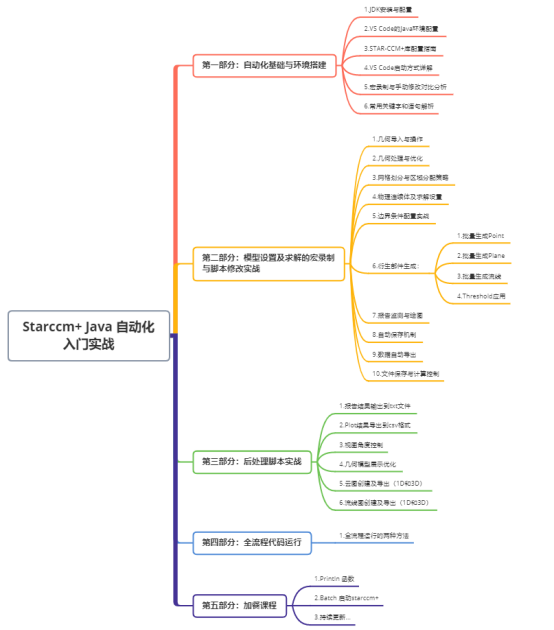

基于Java API 的StarCCM二次开发自动化入门实战：从零上手-独立编写仿真自动化脚本

1. JDK安装与配置
2. VS Code的Java环境配置
3. STAR-CCM+库配置指南
4. VS Code启动方式详解

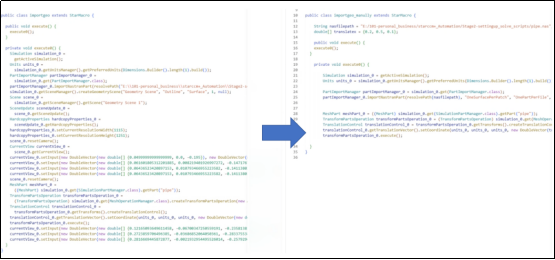

5. 宏录制与手动修改对比分析
6. 常用关键字和语句解析

1. 几何导入与操作
2. 几何处理与优化
3. 网格划分与区域分配策略
4. 物理连续体及求解设置
5. 边界条件配置实战
6. 衍生部件生成：
7. 批量生成Point
8. 批量生成Plane
9. 批量生成流线
10. Threshold应用
11. 报告监测与绘图
12. 自动保存机制
13. 数据自动导出
14. 文件保存与计算控制

1. 报告结果输出到txt文件
2. Plot结果导出到csv格式
3. 视图角度控制技术
4. 几何模型展示优化
5. 云图创建及导出（1D和3D）
6. 流线图创建及导出（1D和3D）

05 学习收获

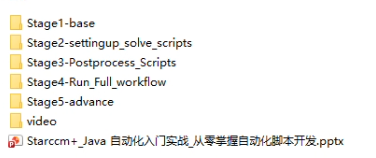

• 一套完整的可运行源码库 ：课程包含所有案例的完整Java源代码，你可以直接用于学习，或在此基础上修改以适应自己的项目。
