比亚迪第二代刀片电池技术解析（附专利）

1.1 核心技术创新：梯度离子电导正极片

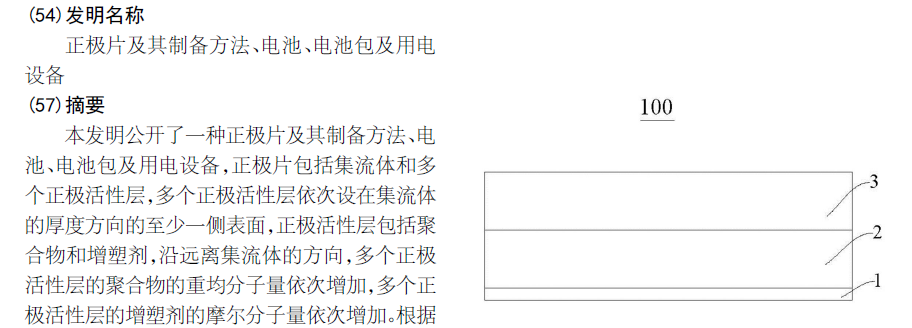

• 内层（高离子电导区）：使用低分子量聚合物和小分子增塑剂。分子链短、活动性强，增塑剂渗透性好，能显著降低玻璃化转变温度，形成更畅通的离子传输通道，提升离子电导率。这有助于提高集流体附近活性材料的利用率，减少此处的电化学反应阻力。
• 外层（结构稳定区）：使用高分子量聚合物和大分子增塑剂。分子链长、机械强度高，增塑剂迁移性低，能保证电极结构的粘附性、柔韧性和长期稳定性，确保与电解质的良好接触，并抑制界面副反应。

1.2 该专利技术可为此提供关键支撑

• 结构稳定性：外层的高分子量聚合物提供了更强的粘结力和韧性，能使电极片更好地适应CTB结构下电池包作为车身结构件所承受的应力、形变和振动，减少极片开裂风险。
• 界面稳定性：外层稳定、耐迁移的配方有助于维持正极与电解质（尤其是固态或半固态电解质）界面的长期稳定，减少界面副反应和气体生成，提升循环寿命和安全性，这是高集成度电池包的关键。

2.1 核心创新：多功能聚合物包覆层

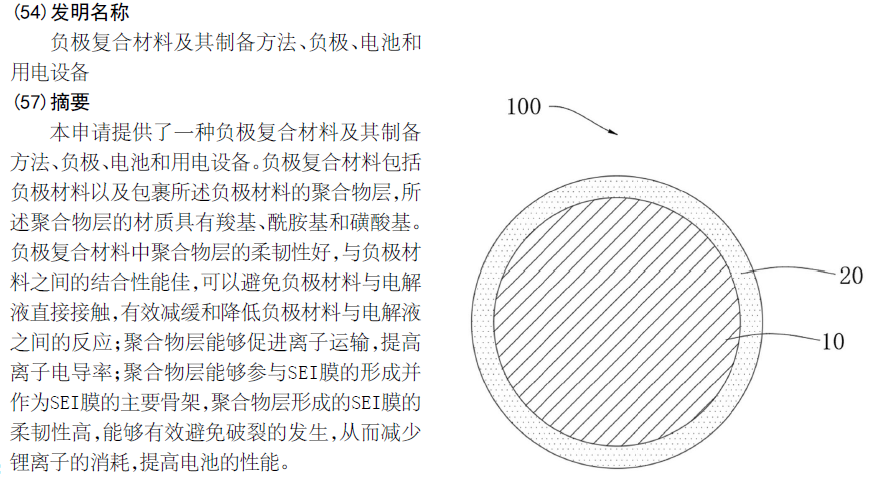

• 技术亮点：传统负极材料（如石墨/硅基材料）直接与电解液接触，会形成脆弱且不稳定的固态电解质界面（SEI）膜。本专利的聚合物层作为一道“人工预置屏障”，具有三重功效：
• 物理隔离：避免负极活性物质与电解液直接接触，减少副反应。
• 结构柔韧：聚合物层本身柔韧性好，能适应充放电过程中负极材料的体积膨胀收缩（尤其是对于硅基材料），防止包覆层破裂。
• 功能化参与：其特有的化学基团（羧基、酰胺基、磺酸基）能参与并优化SEI膜的形成，使其成为SEI膜的“骨架”，从而得到一层柔韧、致密、离子电导率高的稳定界面。

2.2 解决的关键行业痛点

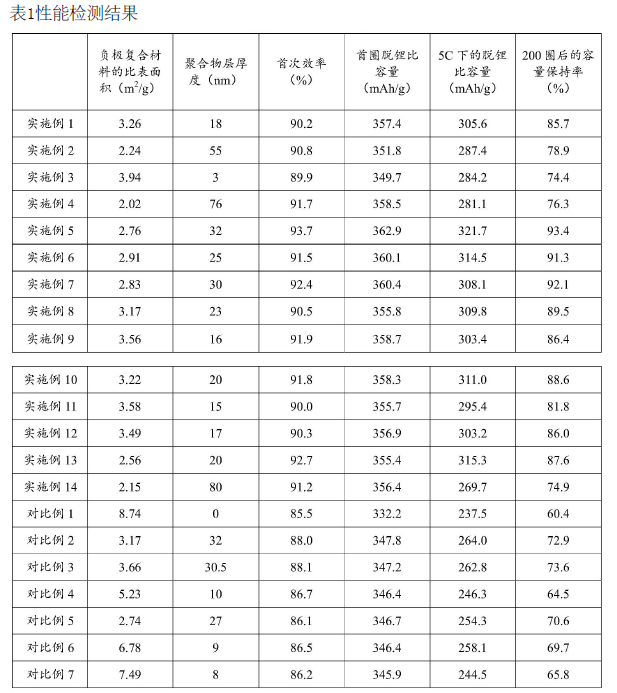

• 抑制SEI膜持续生长与破裂：在循环中，负极体积变化会导致SEI膜破裂-再生，不断消耗活性锂和电解液，导致容量衰减。本专利的柔性聚合物层能缓冲应力，稳定SEI膜，从而减少循环中的锂损耗，提升电池的循环寿命和库伦效率。这对于强调长寿命的刀片电池至关重要。

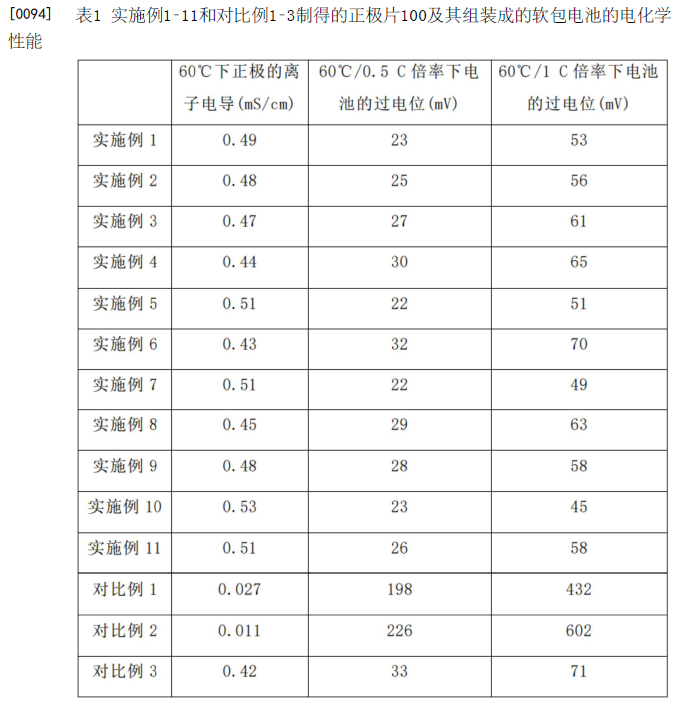

• 提升界面离子电导率：聚合物层中的磺酸基等官能团有助于锂离子传输，可能降低电池内阻，有利于提升倍率性能（快充快放能力）。
• 增强电极结构完整性：聚合物层通过氢键、酯键等与负极材料紧密结合，包覆率>90%，增强了电极颗粒的结构稳定性，有助于在长期循环和严苛工况下保持性能。

• 更高的体积利用率与能量密度：可能需要使用硅基等更高容量的负极材料，但这些材料体积膨胀大。本专利的柔性包覆层技术正是解决硅负极膨胀问题、提升其循环稳定性的有效途径之一。
• 极致的安全与可靠性：稳定的电极/电解液界面是电池安全的基础。该聚合物层通过减少副反应、稳定SEI膜，从材料层面提升了电池的本征安全性。
• 工艺与成本控制：专利中制备方法（如原位聚合、喷雾干燥）相对简单，适合规模化生产，这与比亚迪大规模制造的成本控制理念相符。

3.1 核心技术创新

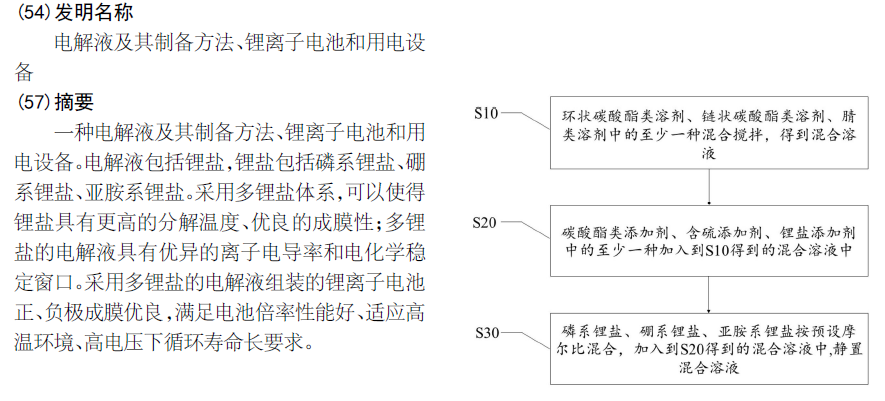

1）多锂盐协同体系，提升高温与高压稳定性

• 技术核心：电解液采用磷系锂盐（如LiPF₆）、硼系锂盐（如LiDFOB/LiBOB）、亚胺系锂盐（如LiFSI/LiTFSI） 的三元复合体系，摩尔比例优化为 (40   80):(1030):(10~30)。
• 亮点解析：

• 高温稳定性：多锂盐体系拓宽了电解液的LUMO/HOMO能隙，分解温度更高，抑制高温下（＞60℃）锂盐分解和溶剂副反应，适配刀片电池高能量密度带来的热管理挑战。
• 高压兼容性：亚胺系锂盐（如LiFSI）具有高电化学窗口，结合硼系锂盐的成膜能力，支持更高电压正极材料（如高镍三元），提升能量密度。
• 协同成膜：硼系锂盐在正负极形成致密、稳定的界面膜（CEI/SEI），减少过渡金属溶出和电解液持续分解，延长循环寿命。

2）腈类溶剂引入，强化高温性能与安全性

• 技术核心：溶剂体系在传统碳酸酯（EC/PC/DMC等）基础上添加腈类溶剂（如己二腈、乙腈），体积占比 10~30%。
• 亮点解析：

• 高温耐受性：己二腈沸点＞150℃，高温不易挥发，保持电极浸润性，避免局部干涸引发热失控。
• 界面优化：腈类溶剂具有高LUMO、低HOMO特性，抗氧化/还原稳定性强，且能促进硝酸锂等添加剂在负极形成富含Li₂O-LiF的SEI膜，提升界面机械强度和离子传导率。
• 安全增强：降低电解液粘度，改善高温离子电导率，配合刀片电池的“针 刺不起火”安全设计，从材料层面提升热安全边界。

3）多功能添加剂组合，精准调控界面化学

• 技术核心：添加剂包含碳酸酯类（VC/FEC）、含硫类（PS/DTD）、锂盐类（LiNO₃/Li₂SO₄），形成多层次保护。
• 亮点解析：

• 负极保护：FEC/VC优先还原形成柔性SEI，抑制石墨层剥落；LiNO₃在腈类溶剂协同下生成无机-rich SEI（Li₂O/LiF），提升锂离子扩散动力学。
• 正极保护：含硫添加剂（如DTD）氧化形成CEI膜，抑制正极晶格氧释放和过渡金属溶出，适配高电压快充场景。
• 综合效果：添加剂组合大幅提升高温循环和存储性能（实施例4：92.2%容量保持率），契合刀片电池长寿命（如120万公里耐久）需求。

4）适配高倍率快充与系统集成需求

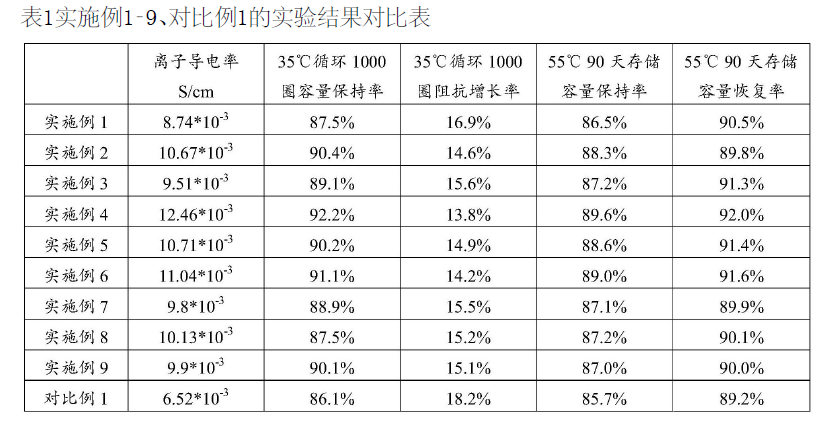

• 离子电导率优化：多锂盐总浓度 1~1.5 mol/L，结合低粘度溶剂，离子电导率达 10⁻² S/cm级（实施例4：12.46×10⁻³ S/cm），支持高倍率充放电。
• 体系兼容性：电解液设计兼顾正极（高镍/高电压）、负极（硅碳/石墨）、隔膜（陶瓷涂覆），与刀片电池的CTB结构（电芯直接成组）高度匹配，减少界面阻抗，提升整体能量效率。

3.2 专利与刀片电池技术的协同价值

• 安全维度：通过材料本征稳定性（高温不分解、不挥发）和界面强化，弥补电池包结构简化后（CTB去模组化）的热扩散管理挑战。
• 寿命维度：多盐-多溶剂-多添加剂的协同设计，显著抑制高温/高压下的容量衰减，支撑刀片电池的超长循环寿命（如3000次以上）。
• 制造维度：电解液制备工艺简单（混合-静置），适合规模化生产，与比亚迪的垂直整合供应链策略相契合。
