电动汽车车载充电器的关键设计挑战与优化解决方案

一、当今电动汽车产业

汽车行业正经历自私人车辆大规模生产以来最重大的变革。在减少行业温室气体排放的压力下，汽车行业一直在研究替代动力方案，以补充甚至取代传统的汽油和柴油内燃机（ICE）。因此，汽车制造商（OEM）已投入大量资金，推动其动力系统的部分或全面电气化。

电力驱动的汽车并非新鲜事物。19世纪末期，电动汽车在美国汽车总量中占比约38%，虽不及蒸汽动力汽车（40%），却比汽油车型（22%）更受欢迎。它们以清洁、安静、启动速度优于蒸汽汽车、且比手摇启动的汽油车更易操作而著称。然而随着道路基础设施的改善，其速度与续航里程相较于汽油车的局限性日益凸显。随着大规模生产制造技术的发展，内燃机汽车的价格相比当时的蓄电池电动汽车大幅下降。至1935年，蓄电池电动汽车已几乎从市场上绝迹。

自20世纪60年代以来，人们对电动推进车辆的兴趣重新燃起，但直到成熟的锂离子电池技术问世，纯电动汽车才重新受到重视。硅基MOSFET和IGBT技术的进步，以及随后采用碳化硅（SiC）和氮化镓（GaN）的高效宽禁带（WBG）器件的普及，使工程师们能够在功率转换系统中实现前所未有的接近100%的效率。构成现代功率转换器、充电系统和电池管理技术数字控制核心的高性能、高集成度微控制器（MCU），进一步加速了这一目标的实现。

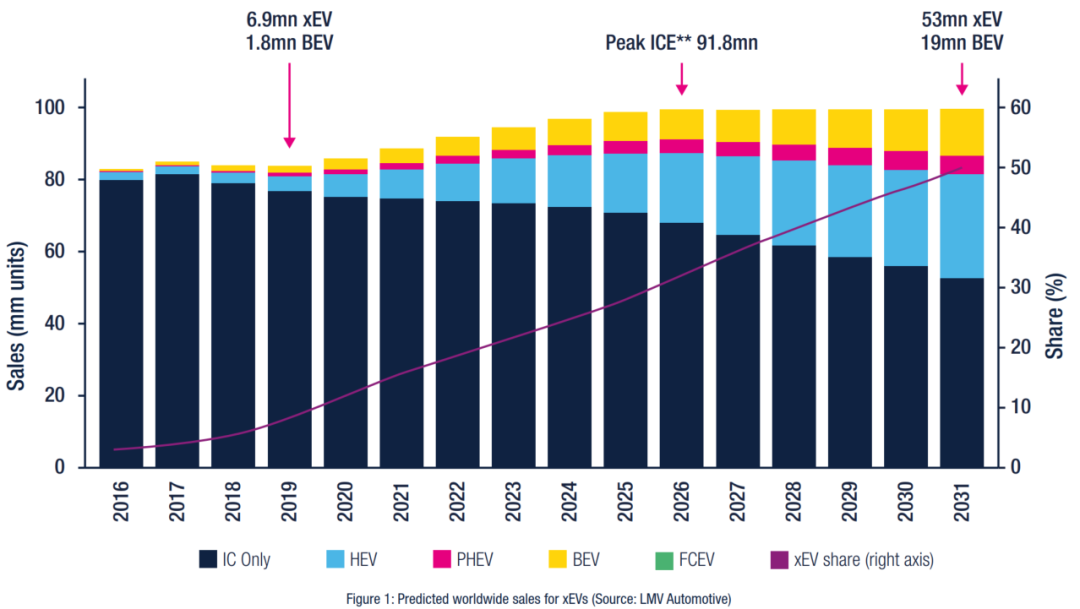

2021年，不仅所有主流汽车制造商均已推出具备不同程度电驱动功能的车型，更有全新制造商应运而生以服务这一市场。目前，新能源汽车约占全球新车总销量的12%，预计到2031年这一比例将攀升至50%。其中，混合动力电动汽车——即结合电力驱动与内燃机技术的车型——将占据约五分之三的销售份额，而纯电动汽车的占比将超过五分之一（见图1）。其余的新能源汽车销量则由插电式混合动力汽车与燃料电池汽车等替代能源车型构成。



尽管一些混合动力汽车和插电式混合动力汽车仍可依赖内燃机提供动力，但纯电动汽车完全依靠电池驱动。续航焦虑——即车主对纯电动汽车在电池耗尽前能行驶多远的担忧——曾是常见的讨论焦点。随着当今纯电动汽车续航里程普遍突破400公里，这一担忧已逐渐被充电焦虑所取代，即用户对车辆能否在合理时间内找到下一处充电点的忧虑。这一问题涉及多个层面。其一是基础设施，需要在需求区域部署充电桩，使车辆能够接入电网。其二是车载充电器，它负责将电网的交流电转换为电池所需的直流电。虽然基础设施的建设主要不在汽车制造商的控制范围内（类似于加油站），但车载充电器的技术实现、功率承载能力以及由此决定的续航恢复速率，则完全属于汽车制造商的技术范畴。

二、对车载充电器的需求

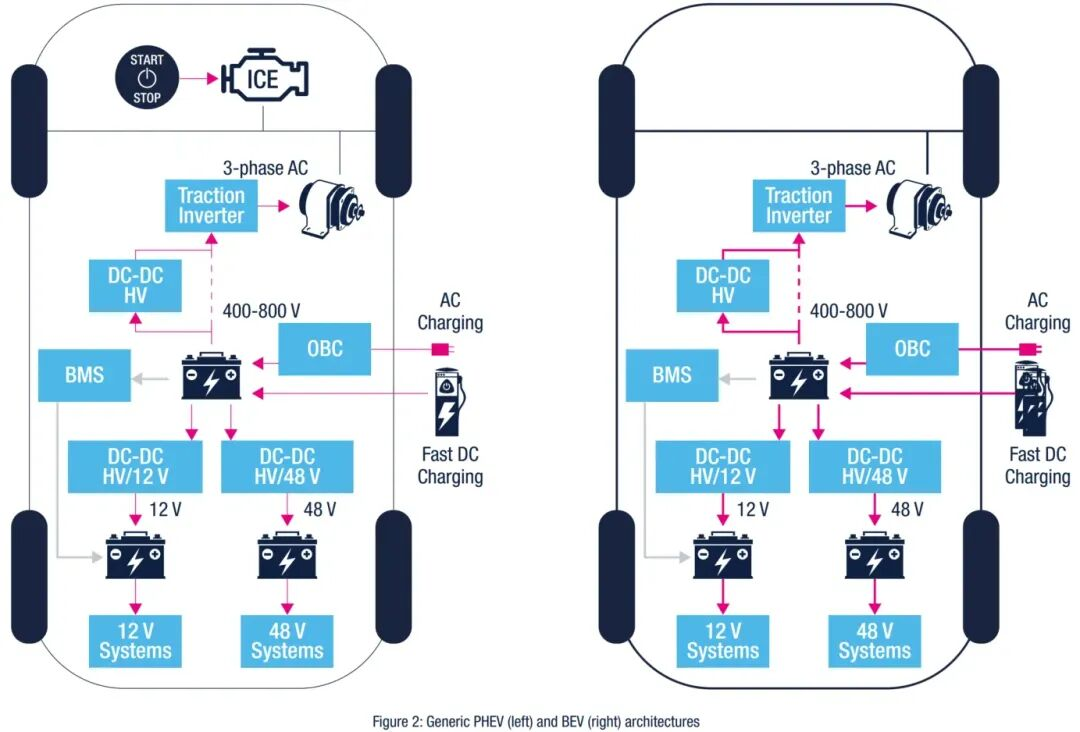

随着向电动化的转变，车辆的电气系统正发生显著变化。纯电动汽车的驱动由三相电机或集成在车轮内的电机提供（见图2）。这些电机由牵引逆变器驱动，逆变器的能量来源于大型高压电池组。根据电池标称电压的不同（分别为400V或800V），逆变器可直接连接至高压电池，或通过DC-DC转换器连接，如图2所示。

尽管汽车技术可能日新月异，仍有大量系统在12V或48V直流电压下运行。这些低压系统可通过DC-DC转换器从高压电池组获取电力供应。



部分系统在12伏直流电下运行时，例如车门开启装置、升降器、加热器以及气候控制系统，其电流消耗可达数十安培。长期以来，关于如何为此类应用供电的讨论一直存在，而在当今纯电动汽车中，趋势正日益倾向于用48伏锂离子电池替代12伏铅酸电池。该电力线路也可能通过高压电池的直流-直流转换器产生。

高压电池的状态与监控由电池管理系统（BMS）负责。该系统对整个电池的电荷水平进行跟踪管理，将管理细化至各个模块，甚至能提供单体电芯的信息。

充电过程需要直流电源供应。由于电网以交流电形式传输电力，大多数家庭及商业场所并不直接提供直流电。因此，需将交流电转换为直流电，以便电池管理系统能够控制高压电池的充电过程。解决此问题有两种途径。

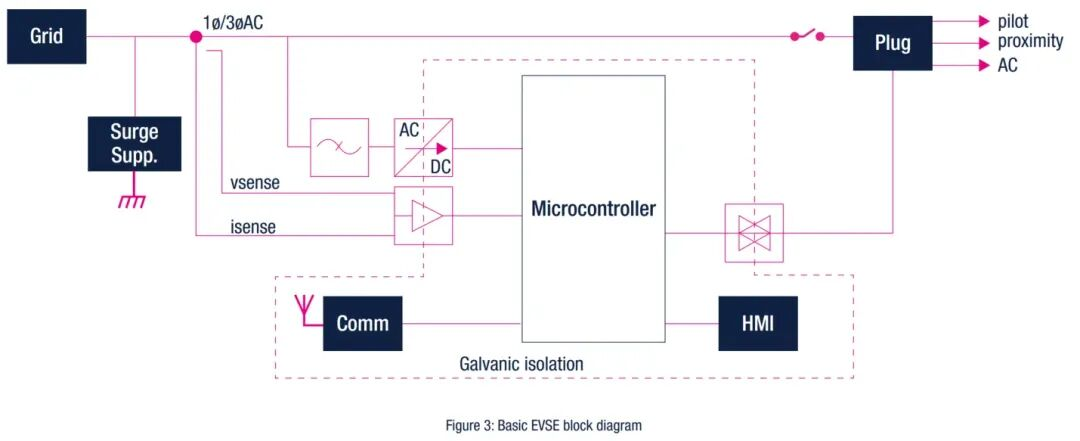

其一为采用永久安装在车辆上的车载充电器（OBC）。根据具体实施方案，该设备可适用于从单相交流电（100至230伏交流电）到两相或三相电源（230至400伏交流电）的住宅供电系统。在某些国家，此类多相电源亦适用于住宅物业，而在其他国家则仅限于商业物业。通过配备合适的充电桩，仅需使用电缆及符合地区标准的充电插头即可连接纯电动汽车的车载充电器。因此，EVSE本质上是一个具备通断输出、电气安全功能及监测功能的控制箱（见图3）。更先进的版本还可能包含用于多用户操作的人机界面（HMI），以及用于处理服务计费的回程数据接口（通常为无线接口）。



第二种方法要求电动汽车供电设备负责将交流电转换为直流电，随后通过充电电缆和连接器传输至纯电动汽车。由于是直流电，电池管理系统可以直接使用，从而完全绕过了车载充电机。

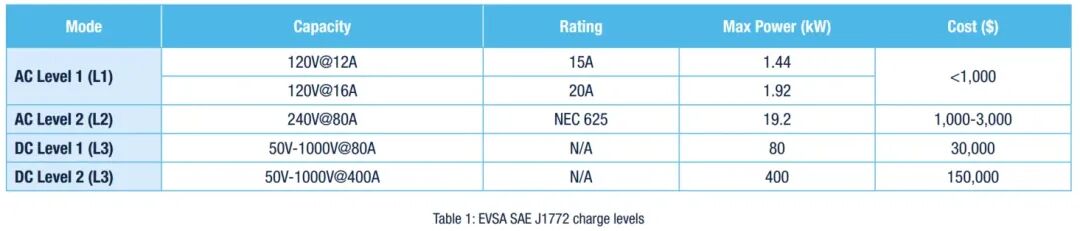

单相交流电动汽车供电设备（EVSE）价格相对低廉，通常仅被称为"壁挂式充电盒"，其输出功率介于1.5千瓦至3千瓦之间。然而，由于输出功率较低，预计需要10至20小时的充电时间才能获得约100英里（160公里）的续航里程（假设所需能量为30千瓦时）。能够承载16安培甚至32安培更高电流的单相交流电源，可提供3.7千瓦至7.4千瓦的功率输出，这将100英里续航里程所需的充电时间分别缩短至8小时或4小时。最后，若采用三相400伏交流电，每相电流为32安培甚至60安培，则可提供22千瓦至43千瓦的功率输出，使得相同续航里程的充电时间进一步缩短至90分钟至42分钟不等。由于涉及更高的电流和电压，此类高输出功率的电动汽车供电设备（EVSE）成本更为昂贵。然而，其成本仍远低于直流充电桩（仅为直流充电桩成本的10%或更低）。因此，直流充电桩主要应用于商业运营场景，由运营商在主要高速公路沿线提供快速充电服务，以满足长途出行者的需求（见表1）。



三、车载充电机的架构及其挑战

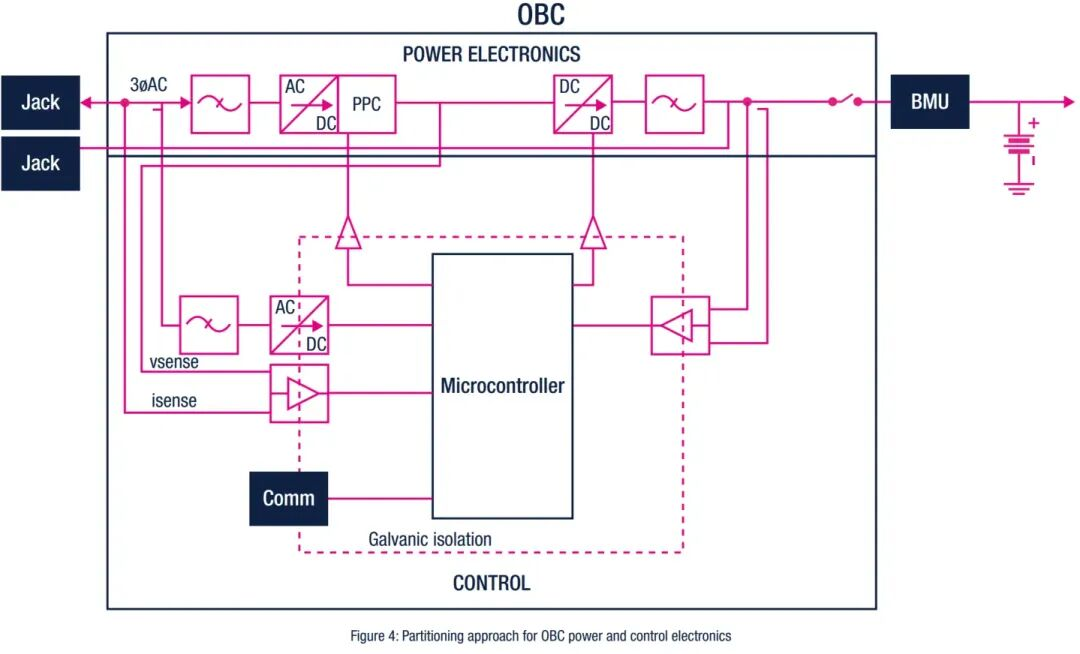

车载充电机（OBC）的设计与其他电力转换系统高度相似。输入的交流电（单相或三相）首先经过功率因数校正（PFC）阶段，转换为高压直流电（直流母线电压）。随后通过直流-直流转换器模块，将其转换为适合电池充电的直流电压。通常采用微控制器（MCU）以数字控制方式管理这些模块。除了对各阶段进行调控外，该控制器还负责安全保护、系统监控以及与电动汽车供电设备（EVSE）的通信（见图4）。



具体实施方案取决于多种因素。首先，系统需具备极高能效，因为任何能量损耗都将以热能形式散发——在22千瓦的设计方案中，每1%的效率损失即意味着需要耗散220瓦的热量。电网环境亦 充满挑战，必须应对电压骤降与浪涌等波动问题。集成至车辆时，该方案还需满足汽车行业对电气组件与系统的严苛标准。最后，系统必须尽可能实现紧凑轻量化，以最大限度降低对车辆续航里程的影响。

功率因数校正（PFC）电路通常以约50至100 kHz的频率进行开关操作，既可采用专用控制器实现，也可通过合适的微控制器（MCU）进行数字化实现。其核心目标是确保进入车载充电器（OBC）的电流波形与输入的交流电压波形保持一致。这使得OBC对电网呈现为纯电阻性负载，有助于降低传导发射。相应地，这减少了所需电磁干扰（EMI）滤波器的复杂性和成本。若实施得当，电网观测到的视在功率将与OBC消耗的实际功率高度吻合，从而使功率因数（PF）趋近于最大值1。

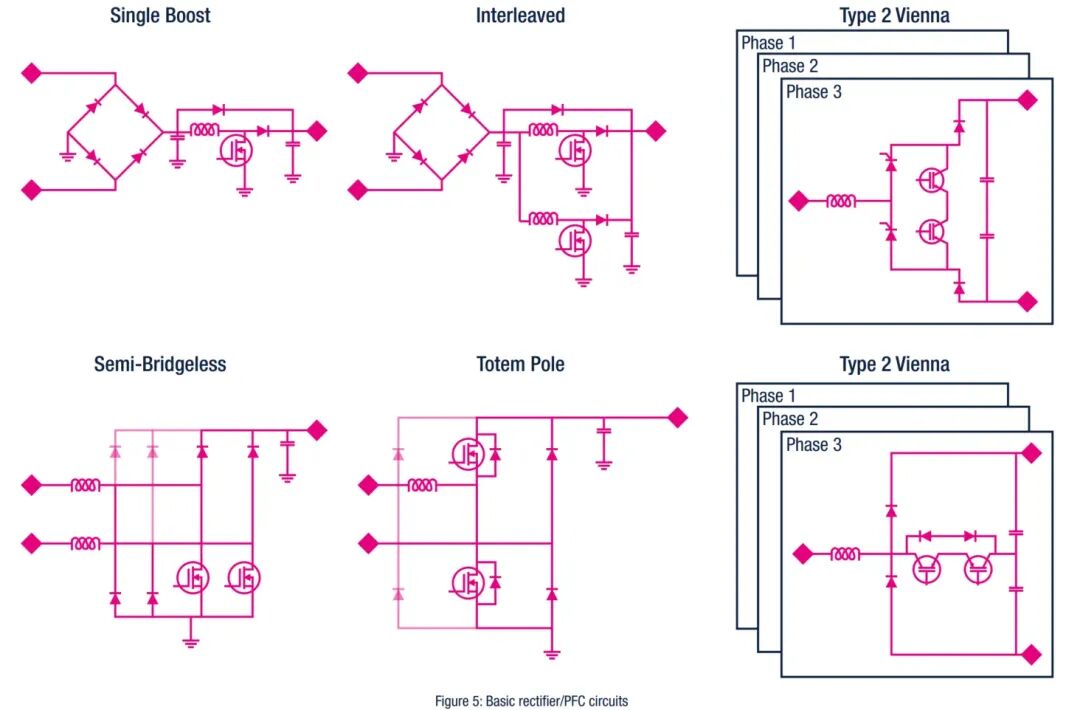

通常，功率因数校正（PFC）和整流器被集成在单一电路中。这是通过使用升压调节器将输入的交流电转换为直流电来实现的。拓扑结构的最佳选择取决于一系列因素，从期望的效率到解决方案的尺寸和成本。然而，随着近年来碳化硅（SiC）MOSFET的广泛可用，硬开关拓扑结构（如维也纳升压转换器）正变得越来越受欢迎（图5）。高效率、开关中较低的损耗、SiC器件支持的更高开关频率（与硅IGBT相比）、由此产生的较低散热以及更小的磁性元件，这些优势组合满足了许多系统设计者的需求。

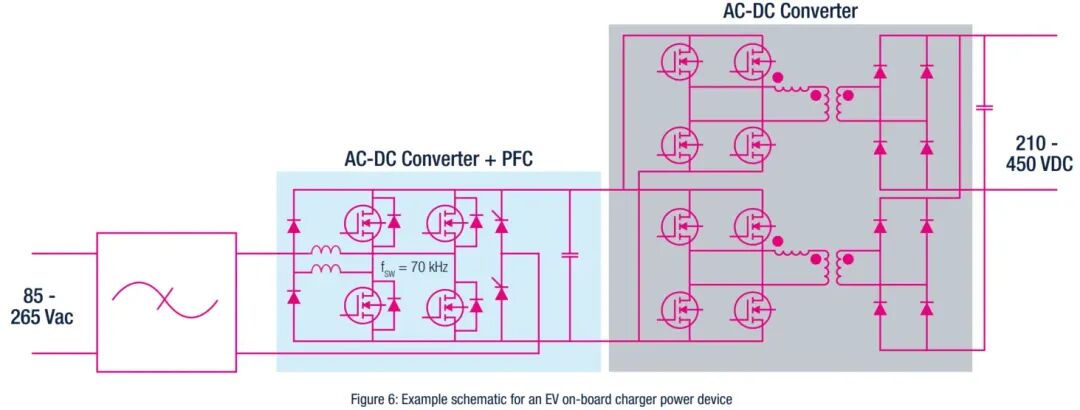

直流-直流转换阶段同样需要具备低电磁干扰、高效率及高功率密度。该模块常采用LLC（双电感单电容）谐振转换器（图6）作为主流解决方案。其设计目标在于构建LLC电路的谐振频率，使其与功率器件的开关频率相匹配。由于正弦信号的生成，该结构能产生更可预测的电磁干扰包络。相较于生成具有陡峭上升/下降沿的脉冲序列，开关管可在正弦信号过零点或接近过零点时被激活，从而实现软开关换流，大幅降低开关损耗。目前，具有超低导通电阻且支持高达1200伏高压的硅基MOSFET仍是此类设计的理想选择。在当前车载充电机设计阶段，成本较高的碳化硅MOSFET相较于当代高压硅基MOSFET并未展现出显著优势。



四、总结

车载充电器作为电动汽车能源补给的核心单元，其性能直接影响充电效率、整备质量、安全性与用户体验。设计一款高性能、高可靠的车载充电器，是多维技术挑战交织的系统工程。其核心矛盾在于需要在一个极为有限的安装空间内，集成高功率的电能转换功能，并满足严苛的汽车级可靠性、电磁兼容性及成本要求。

总而言之， 车载充电器的演进是一场围绕效率、密度、可靠、兼容与成本展开的持续优化。宽禁带半导体的应用、先进拓扑与智能控制、系统级集成设计，构成了其主要突破方向。未来的车载充电器，将不仅是一个高效率的电能转换器，更是一个深度融入整车能源管理与智能电网交互的关键智能节点。
