最新案例 | 乐高集团：面向 Moldex3D 的流道与型腔自动网格生成技术

注塑成型过程的仿真在乐高积木的产品开发周期中具有重要作用。仿真用于满足乐高产品对高质量的严格要求和标准。尤其在对整个成型过程进行仿真时，流道系统往往是重点关注的对象。流道系统的作用在于分析熔体的充填模式、压力损失以及温度分布，从而确保模具中的所有部件在结构和功能上保持一致，并满足外观质量与产品安全性的要求。

本案例介绍了乐高集团如何利用 ANSA 的功能，实现 Moldex3D 网格生成流程的全自动化。这种新方法能够准确表征诸如剪切发热等现象，大幅缩短前处理时间（从数小时减少到数分钟），并在复杂几何条件下依然保证高质量的网格。最终构建了一套用于塑料成型仿真的稳定、可重复且高度可靠的工作流程。

面临的挑战

流道系统在决定最终产品的整体质量方面起着至关重要的作用。其平衡性控制着熔体在规定范围内到达最先与最后一个浇口，以及最先与最后一个型腔的时间。此外，其他重要因素还包括：

评估熔体温度降解风险
计算型腔和流道的填充压力

为了准确计算这些数值，必须捕捉熔体在流道系统中流动时的剪切发热和温度变化。

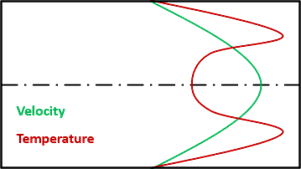

由于壁面法向方向存在强烈的速度梯度，熔体的剪切应力显著增大，黏度降低，且局部温度随之升高。

为了捕捉这一效应，需要满足一定的网格要求。此外，网格生成过程的全自动化还必须满足以下条件：

能够灵活处理更复杂的几何
网格质量足够高，以正确解析剪切发热效应
可通过 API 进行交互
支持 Moldex3D 特有的网格格式

解决方案

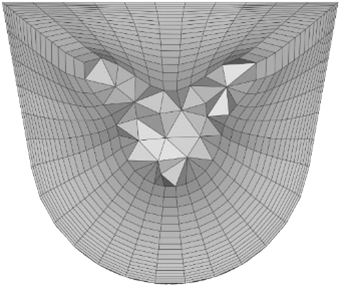

在 ANSA 中采用非结构化实体网格的生成方式，通过厚棱柱层来填充真实几何，从而有效捕捉剪切加热现象。此方法在确保精度的同时，显著提升了对复杂几何的适应性。

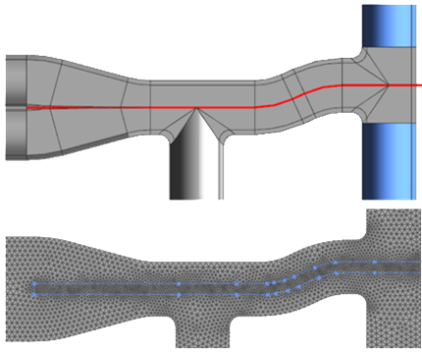

网格生成是整个流程自动化的一部分。该流程包括读取设置与 CAD 数据、执行多项检查、生成网格并检查网质量，以及在导出 *.mfe 求解器文件之前设置 Moldex3D 属性。

事实证明，ANSA 是一款非常强大的网格生成工具。其灵活性和广泛的功能几乎能够满足所有网格规范要求，并处理各种复杂几何。

取得的成果

流程的全自动化显著提升了效率：高精度网格增强了对剪切加热效应的解析能力，同时将人工处理时间从 1–4 小时大幅减少至 5 分钟。

来源：Cadence楷登
