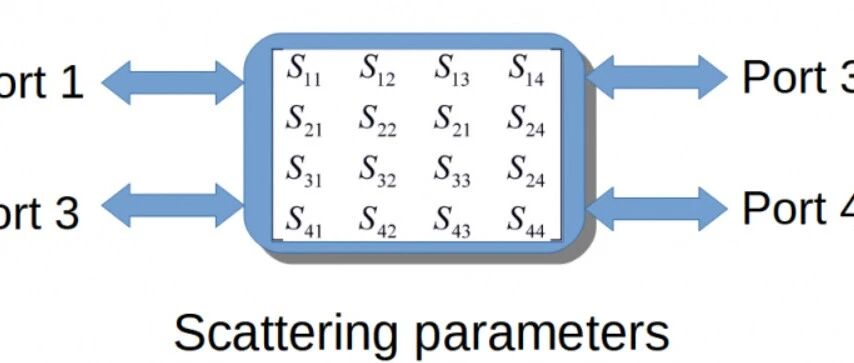

在射频设计领域，无论是芯片封装中的射频链路优化、天线设计、滤波器调试，还是射频模块的集成与测试，S参数（散射参数）都是最基础、最常用的网络参量。它贯穿于射频设计的全流程，是工程师判断射频网络性能、排查问题、优化设计的核心工具。对于从事射频相关工作（含芯片封装射频适配）的从业者而言，吃透S参数，就掌握了射频设计的“入门钥匙”。本文将从概念、意义、核心参数、应用场景等维度，全面、详细地解析S参数，助力大家快速掌握这一射频设计核心知识点。No.1 S参数的核心概念：什么是散射参数？S参数（Scattering Parameters，散射参数），是用于描述射频/微波网络端口之间信号散射特性的网络参量，本质上是通过测量端口的入射波与散射波的幅值和相位关系，来表征射频网络对信号的传输、反射、衰减等作用。要理解S参数，首先要明确两个核心前提：1. 射频网络的端口特性射频网络通常具有多个端口（如单端口、双端口、多端口），我们最常用的是双端口网络（如滤波器、放大器、传输线、芯片射频接口等），端口1为信号输入端，端口2为信号输出端。每个端口都存在两种波：入射波（从外部输入到网络的信号波）和散射波（被网络反射或传输后从端口输出的信号波）。S参数的定义，就是建立在“入射波”与“反射波”的比值之上，用复数形式表示（包含幅值和相位），既能反映信号的强度变化，也能体现信号的相位偏移。2. 特性阻抗的参考标准S参数的测量和定义，必须基于统一的特性阻抗参考（行业默认标准为50Ω，部分射频场景如有线电视为75Ω）。只有在相同特性阻抗下，S参数的数值才有意义，才能用于不同射频网络的性能对比和设计适配——这一点在芯片封装的射频链路设计中尤为重要，芯片射频端口、传输线、测试仪器的阻抗必须统一为50Ω，否则会出现信号反射、衰减异常等问题。S参数的数学表达对于双端口 射频网络，S参数通常用2×2矩阵表示（S矩阵），矩阵中的每个元素（S）都有明确的物理意义，核心表达式如下：b₁ = S₁₁a₁ + S₁₂a₂b₂ = S₂₁a₁ + S₂₂a₂其中：a₁、a₂分别为端口1、端口2的入射波幅值；b₁、b₂分别为端口1、端口2的散射波幅值；S₁₁、S₁₂、S₂₁、S₂₂为双端口网络的4个核心S参数，每个参数的物理意义的后续将详细解读。补充说明：S参数的数值通常用分贝（dB）表示，换算公式为：S(dB) = 20log₁₀|S|（幅值换算），相位则直接用角度（°）表示。No.2 S参数的核心意义：为什么射频设计离不开它？射频信号的频率高（通常≥300MHz），传输过程中容易出现反射、衰减、相位偏移、端口耦合等问题，而低频电路中常用的阻抗、增益等参数，无法精准表征射频网络的复杂特性。S参数的核心意义，就是将复杂的射频网络特性“量化”，让工程师能够直观、精准地判断网络性能，具体体现在3个方面：1. 量化信号的反射与传输特性射频网络的核心需求是“高效传输信号”，而信号反射是影响传输效率的关键问题（反射过大会导致信号衰减、失真，甚至损坏器件）。S参数能够精准量化端口的反射系数（如S₁₁、S₂₂）和传输系数（如S₂₁、S₁₂），让工程师快速判断信号的反射程度和传输效率——这是射频设计的基础，也是芯片封装中射频接口优化的核心依据。2. 表征网络的频率响应特性射频器件（如芯片射频模块、滤波器、天线）的性能会随频率变化而变化，S参数能够在不同频率下测量，形成“频率-S参数”曲线，直观反映网络在不同频率下的反射、传输、衰减特性。例如，通过S参数曲线，工程师可以快速判断滤波器的通带、阻带，判断放大器的工作带宽，这是射频器件选型和设计优化的核心依据。3. 简化复杂网络的分析与调试射频系统通常由多个模块（如芯片、传输线、滤波器、天线）组成，每个模块的S参数可以单独测量，再通过S矩阵的级联，得到整个系统的S参数，无需对整个系统进行复杂的拆解测试。这种特性极大地简化了射频系统的分析、调试和故障排查流程，提高设计效率——例如，芯片封装后，若射频链路性能异常，可通过测量芯片端口的S参数，快速定位是封装链路的反射问题，还是芯片本身的射频性能问题。No.3 双端口网络核心S参数解读（最常用，必掌握）双端口 射频网络是射频设计中最常见的形式（如芯片射频输入/输出端口、传输线、放大器、滤波器等），其4个核心S参数（S₁₁、S₁₂、S₂₁、S₂₂）各有明确的物理意义，掌握这些参数，就能快速判断网络的核心性能。1. S₁₁：端口1的反射系数（输入反射系数）定义：当端口2接匹配负载（特性阻抗=参考阻抗，无反射）时，端口1的散射波幅值（b₁）与入射波幅值（a₁）的比值，即S₁₁ = b₁/a₁（端口2匹配时，a₂=0）。物理意义：表征端口1的输入匹配程度，反映信号从端口1输入后，被网络反射的比例——S₁₁的绝对值越小（越接近0），说明输入匹配越好，信号反射越少，传输到网络内部的信号越多；反之，S₁₁绝对值越大，反射越严重。行业标准：通常要求S₁₁ ≤ -10dB（此时反射功率≤10%），高端射频场景（如芯片射频端口）要求S₁₁ ≤ -15dB（反射功率≤3.16%），匹配越好，射频性能越稳定。应用场景：芯片射频端口的匹配设计、传输线的阻抗匹配、放大器的输入端口优化等。2. S₂₂：端口2的反射系数（输出反射系数）定义：当端口1接匹配负载时，端口2的散射波幅值（b₂）与入射波幅值（a₂）的比值，即S₂₂ = b₂/a₂（端口1匹配时，a₁=0）。物理意义：表征端口2的输出匹配程度，反映信号从端口2输入后（如负载反馈信号），被网络反射的比例——S₂₂的绝对值越小，说明输出匹配越好，负载接收的信号越多，反馈反射越少。应用场景：放大器的输出端口匹配、芯片射频输出端口与负载（如天线、滤波器）的适配、传输线的终端匹配等。例如，芯片封装中，射频输出端口的S₂₂优化，直接影响天线接收信号的效率。3. S₂₁：端口1到端口2的传输系数（正向传输增益/衰减）定义：当端口2接匹配负载时，端口2的散射波幅值（b₂）与端口1的入射波幅值（a₁）的比值，即S₂₁ = b₂/a₁（端口2匹配时，a₂=0）。物理意义：表征信号从端口1输入、经过网络后从端口2输出的传输效率，也是射频网络的核心性能指标——S₂₁的幅值大于1（dB值为正），说明网络对信号有放大作用（如放大器）；S₂₁的幅值小于1（dB值为负），说明网络对信号有衰减作用（如传输线、滤波器）。补充：S₂₁的相位，反映信号从端口1传输到端口2的相位偏移，对于相位敏感的射频场景（如雷达、通信系统），相位稳定性至关重要。应用场景：放大器的增益测试、传输线的衰减测试、滤波器的通带传输效率测试、芯片射频链路的信号传输能力评估等。4. S₁₂：端口2到端口1的传输系数（反向隔离度）定义：当端口1接匹配负载时，端口1的散射波幅值（b₁）与端口2的入射波幅值（a₂）的比值，即S₁₂ = b₁/a₂（端口1匹配时，a₁=0）。物理意义：表征信号从端口2反向传输到端口1的能力，反映网络的反向隔离性能——S₁₂的绝对值越小（dB值越负），说明反向隔离越好，端口2的信号越难反向传输到端口1，减少不同端口之间的信号干扰。应用场景：放大器的反向隔离测试（避免输出信号反馈到输入端口，导致放大器自激）、滤波器的阻带隔离测试、芯片射频端口的抗干扰设计等。例如，芯片封装中，射频输入/输出端口的S₁₂优化，可减少输出信号对输入信号的干扰，提升射频链路的稳定性。补充：多端口网络的S参数对于多端口 射频网络（如3端口功分器、4端口耦合器、多通道芯片射频接口），S参数为n×n矩阵（n为端口数），每个元素S的物理意义与双端口类似：i表示散射波所在端口，j表示入射波所在端口，即S = 端口i的散射波幅值 / 端口j的入射波幅值（其他端口接匹配负载）。核心关注的仍是“反射系数”（对角线元素S）和“传输系数”（非对角线元素S）。No.4 S参数的测量方法：如何获取精准的S参数？S参数的精准测量是射频设计和调试的前提，常用的测量工具和方法如下，兼顾实验室测试和工程调试场景：1. 核心测量工具：网络分析仪网络分析仪是测量S参数的核心仪器，分为 scalar 网络分析仪（仅测量幅值，精度较低）和 vector 网络分析仪（VNA，测量幅值和相位，精度高，应用最广泛）。VNA能够生成特定频率的入射波，测量各端口的散射波，自动计算并显示S参数的幅值（dB）和相位（°），还能生成S参数曲线，直观反映网络的频率响应。2. 测量前的关键准备阻抗校准：测量前必须对网络分析仪进行校准，消除测试线缆、接头的反射和衰减误差，确保测量基准统一（默认50Ω）；负载匹配：测量某一S参数时，其他端口需接匹配负载（特性阻抗=参考阻抗），避免其他端口的反射影响测量结果；频率范围设置：根据被测网络的工作频率，设置合适的测量频率范围（如芯片射频端口的工作频率为2.4GHz-5GHz，需覆盖该范围）。3. 常见测量场景（1）芯片射频端口S参数测量：将芯片封装后的射频端口与网络分析仪的测试端口连接，测量S₁₁（输入匹配）、S₂₂（输出匹配）、S₂₁（传输增益）、S₁₂（反向隔离），评估芯片射频端口的性能；（2）传输线S参数测量：测量传输线的S₁₁、S₂₂（匹配程度）和S₂₁（传输衰减），判断传输线的阻抗是否匹配、信号衰减是否符合设计要求；（3）滤波器S参数测量：测量滤波器的S₂₁（通带传输效率、阻带衰减）和S₁₁、S₂₂（匹配程度），验证滤波器的通带、阻带是否符合设计标准。No.5 S参数的实际应用场景：贯穿射频设计全流程S参数的应用覆盖射频设计、测试、调试、选型的全流程，无论是芯片封装、天线设计，还是射频系统集成，都离不开S参数的支撑，以下是最常见的5个应用场景：1. 芯片射频端口设计与优化在芯片封装（尤其是射频芯片）设计中，S参数是核心优化指标：通过优化芯片射频输入/输出端口的匹配电路，降低S₁₁、S₂₂的绝对值（提升匹配度），提升S₂₁的传输效率，降低S₁₂的反向干扰，确保芯片射频信号的高效传输。例如，手机射频芯片的封装设计中，需通过S参数优化，确保射频信号在2.4GHz/5GHz频段的传输效率和稳定性。2. 射频器件选型工程师在选择射频器件（如放大器、滤波器、传输线、天线）时，首要参考的就是器件的S参数规格：选择放大器时，关注S₂₁（增益）、S₁₁/S₂₂（匹配）、S₁₂（反向隔离），确保放大器的增益、匹配度和抗干扰能力符合设计要求；选择滤波器时，关注S₂₁（通带传输、阻带衰减），确保滤波器能有效通过目标频率信号，抑制干扰信号；选择传输线时，关注S₂₁（传输衰减）和S₁₁/S₂₂（匹配），避免传输线导致信号过度衰减或反射。3. 射频链路调试与故障排查射频系统调试中，S参数是排查故障的“利器”：若系统信号传输效率低，可测量传输链路各模块的S₂₁，定位是哪个模块（如芯片、传输线、滤波器）导致的信号衰减；若系统出现信号失真、自激，可测量模块的S₁₁/S₂₂（匹配问题）或S₁₂（反向隔离问题），排查是否是匹配不良或反向干扰导致；芯片封装后，若射频性能不达标，可测量芯片端口的S参数，判断是封装链路的反射问题，还是芯片本身的射频性能问题。4. 天线设计与适配天线作为射频信号的发射/接收器件，其S参数直接影响通信质量：测量天线的S₁₁（输入匹配），优化天线的阻抗匹配，确保天线能高效接收/发射信号（通常要求S₁₁ ≤ -10dB）；测量天线与芯片射频端口的连接链路S₂₁，确保信号在天线与芯片之间高效传输，减少信号损耗。5. 射频系统集成与性能验证射频系统由多个模块组成，通过测量每个模块的S参数，利用S矩阵级联计算整个系统的S参数，验证系统的整体性能（如传输效率、匹配度、抗干扰能力），确保系统符合设计指标。例如，5G通信模块的集成中，需通过S参数验证芯片、滤波器、天线、传输线组成的链路，是否满足5G频段的信号传输要求。No.6 S参数的常见误区与注意事项在实际应用中，工程师容易陷入一些S参数的使用误区，导致设计或测试出现偏差，以下是4个核心注意事项：1. 阻抗参考标准必须统一S参数的数值是基于特定特性阻抗（默认50Ω）定义的，若测试仪器、被测网络、负载的阻抗不统一，测量的S参数毫无意义。例如，用50Ω的网络分析仪测量75Ω的有线电视链路，得到的S₁₁、S₂₁数值会严重偏差。2. 频率范围需覆盖被测网络的工作频段S参数具有频率依赖性，同一射频网络在不同频率下的S参数数值不同。测量时，需根据被测网络的工作频率，设置合适的测量频率范围，避免因频率范围不足，无法全面反映网络的性能。例如，测试2.4GHz蓝牙芯片的射频端口S参数，需覆盖2.4GHz-2.48GHz的蓝牙工作频段。3. 区分“正向”与“反向”传输系数S₂₁是正向传输（端口1→端口2），S₁₂是反向传输（端口2→端口1），二者不可混淆。例如，放大器的S₂₁是正向增益（核心指标），S₁₂是反向隔离（抗干扰指标），若误将S₁₂当作正向增益，会导致器件选型错误。4. 测量误差的消除测试线缆、接头、测试夹具都会引入反射和衰减，导致S参数测量误差。测量前必须对网络分析仪进行校准（如SOLT校准：短路、开路、负载、直通），消除这些误差，确保测量结果的精准性。总结：S参数在射频设计中的核心价值S参数作为射频设计中最基础、最常用的网络参量，其核心价值在于“量化射频网络的信号特性”——它将抽象的射频信号反射、传输、衰减、干扰等现象，转化为可测量、可分析、可优化的数值，为射频设计、测试、调试提供了统一的标准和依据。无论是芯片封装中的射频链路优化、射频器件选型，还是天线设计、系统集成，S参数都是工程师不可或缺的工具。掌握S参数的概念、核心参数意义、测量方法和应用场景，不仅能提升射频设计的效率和精度，更能快速排查设计中的问题，确保射频系统的稳定、高效工作。对于从事射频相关工作（含芯片封装射频适配）的从业者而言，深入理解S参数，是从“入门”到“精通”的关键一步，也是后续学习更复杂射频技术（如阻抗匹配、相位校准、多端口网络分析）的基础。注释：射频学堂原创或者转载的内容，其版权皆归原作者所有，其观点仅代表作者个人，射频学堂仅用于知识分享。如需转载或者引用，请与原作者联系。来源：射频学堂
