网口为什么会有一个变压器?

7月前浏览300
前几天发了篇文章,配了张网口插线的截面图,一些朋友盯着图上这个网口变压器,问:它到底是干啥用的?有了它是不是产品质量就更好?今天咱们就来聊聊这个话题。

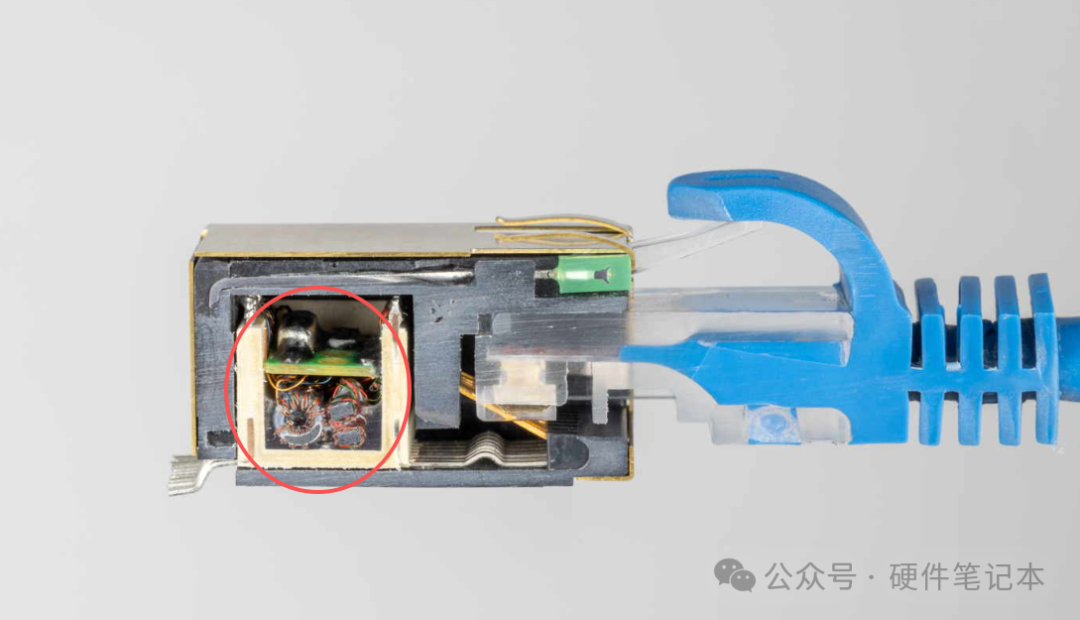

RJ45网口内置变压器实物

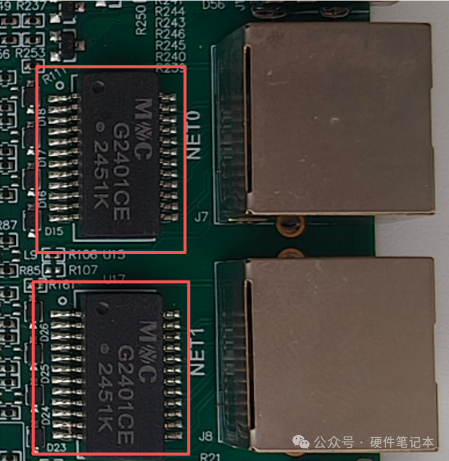

上图红色圈出为网口内置变压器,其实还有一部分网口本身不带变压器,变压器是外置的,一个单独的、看起来像芯片一样的东西,焊在主板上,如下图。

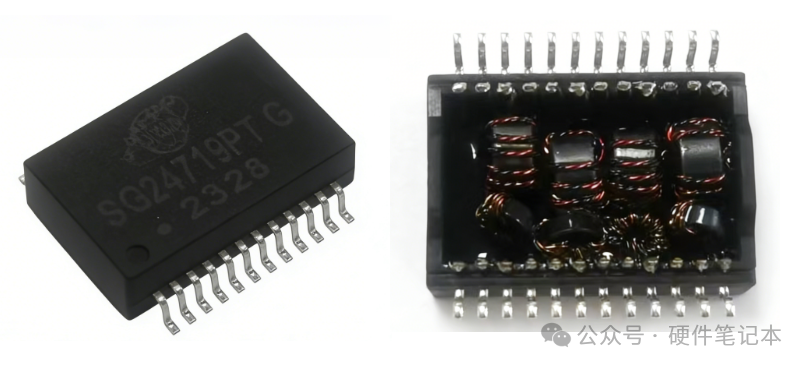

变压器实物

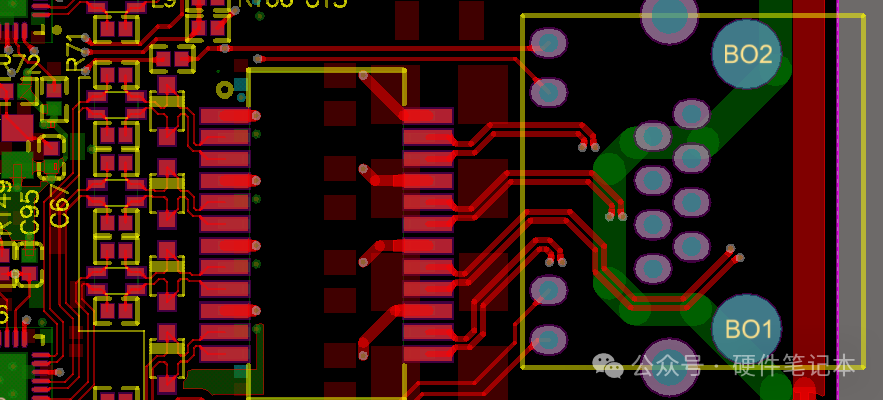

单独变压器+RJ45网口实物

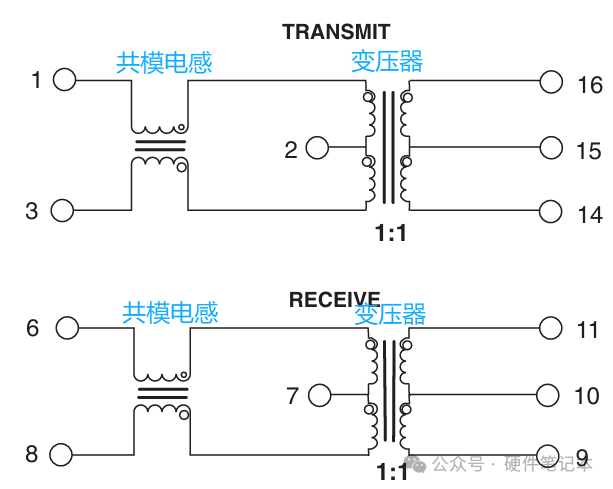

甭管内置还是外置,它里头主要常见的组合就俩东西:一个变压器,一个共模电感。

俩玩意儿塞一个壳子里,各干各的活儿。变压器是1:1的匝比,不是用来变压的,是用来耦合信号和隔离电的。共模电感是俩线圈绕在一块磁环上,专门对付干扰。

01

电气隔离

最基本的功能:电气隔离。

两台设备插网线连着,看着没事,但各自的地电位可能会有一定的电压差。没变压器的话,网线就把俩设备的地线直接连上了,电流就在网线里偷偷跑起来。轻则信号乱跳、丢包断网,重则直接烧网口芯片。

变压器把这事儿给断了。它里边是磁耦合,信号靠磁场传过去,电和电根本不挨着,这叫电气隔离。

这里多说一句:电气隔离不只是防直流压差,对低频地环路干扰同样有效。地环路是怎么形成的?当两台设备的地线通过网线屏蔽层或者参考地连成回路,而回路面积又足够大时,周围环境中的磁场变化就会在这个回路里感应出电流。这个电流的频率一般不高,但足以在信号线上产生压降,影响接收器的判断。变压器切断了这个物理回路,也就切断了地环路干扰的路径。

雷击和静电也一样。高压浪涌顺着网线过来,变压器就是第一道屏障。IEEE 802.3标准里明确要求以太网通信系统必须有电气隔离,隔离耐压至少1500Vrms,目的就一个:保证在不同地电位、不同供电环境的设备之间,网线能安全插拔、可靠工作。

02

共模抑制

常见的双绞线网线,像五类、超五类、六类这些,不接任何中继设备的话,标准传输距离是100米,信号线越长就越容易产生干扰。

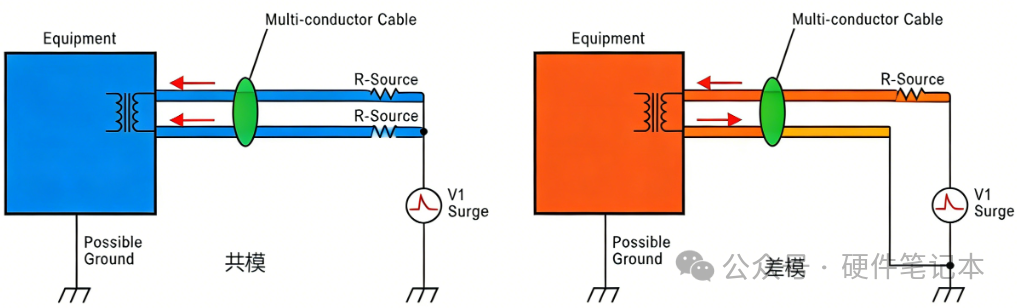

这种干扰有个特点——它同时骑在一对差分线的两根线上,方向相同,这叫共模干扰。

共模电感就是专门治这个的。它俩线圈绕一块磁环上,共模干扰进来,俩线圈产生的磁场方向相同,叠一块儿变强了。电感天生就讨厌磁场变化,立马来劲了——阻抗变高,把这干扰给顶回去。

正常的数据信号是差分信号,两根线上一正一反,大小相等方向相反。这种信号进共模电感,俩线圈产生的磁场方向相反,互相抵消了,电感就当没看见,信号顺利通过。所以共模电感对差模信号来说,就是个很小的电阻(线圈的直流电阻),几乎没影响。

所以,本质上是因为变压器对共模信号呈现高阻抗,对差模信号呈现低阻抗。

03

阻抗匹配和信号耦合

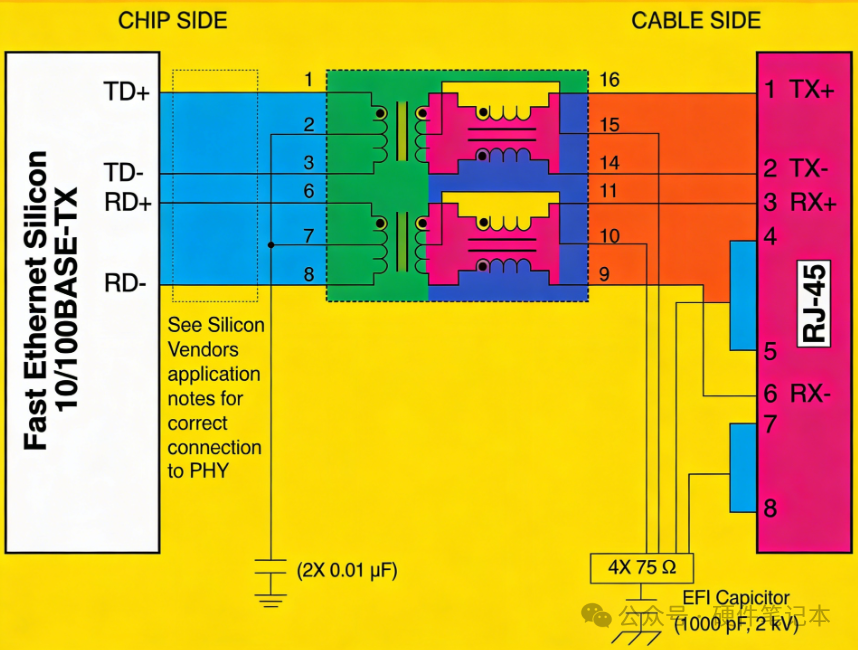

PHY芯片产生的信号得送到网线上,网线上进来的信号得收进芯片里。这事儿靠变压器干。

变压器只让交流信号过,直流过不去。高速变化的网络信号正好是交流,嗖一下就过去了。直流成分和低频干扰拦外边了。这叫隔直通交,是变压器最基本的特性。

另外还有个事儿,叫阻抗匹配。芯片出来的信号幅度够,但驱动能力有限,直接扔网线里跑不远,还容易反射回来。变压器在这中间做个匹配,把芯片的输出阻抗调到网线的100欧姆标准上,信号才能最大效率送出去。

04

小结

网络变压器就干四件事:电气隔离、共模抑制、信号耦合和阻抗匹配。没有它,网口容易被电、容易被 干扰、还跑不远。所以要插网线长距离通信的设备,都离不开它。

如果你觉得有用,欢迎分享给更多的朋友。


来源:硬件笔记本
