波导光学性能难把控？OAS 软件精准仿真来支招

波导技术是 AR/VR 显示、光通信等前沿领域的核心支撑技术，其光学系统的光束传输特性直接决定器件的性能上限。精准模拟波导系统内光束的耦合、传输与分束过程，是优化光学系统设计的关键环节。OAS 光学软件作为覆盖几何光学与波动光学的跨尺度仿真工具，能够为波导系统的设计与验证提供高效、精准的技术支持。本案例依托 OAS 软件构建波导的光学系统模型，并探究核心元件参数对光束传输性能的影响。

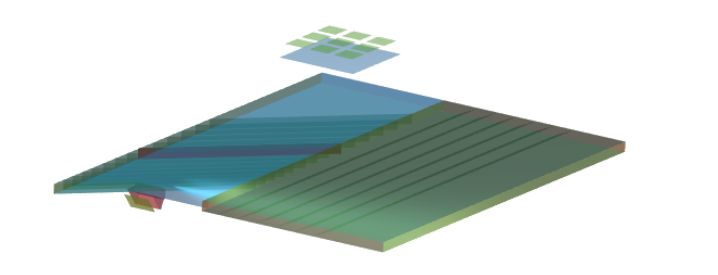

本案例构建的波导光学系统包含光栅阵列、波导板、分束器及理想透镜等核心元件。阵列 1 的分束面被赋予不同透射率的膜层，用于模拟差异化光学性能对光束传输的作用机制，相关参数可直接在 OAS 软件案例文件中调取查看。阵列 2 的分束面采用理想膜系 2-k9-12.31，该膜系具备稳定的光学特性，能够为光束传输提供标准化边界条件，保障仿真结果的准确性与可重复性。

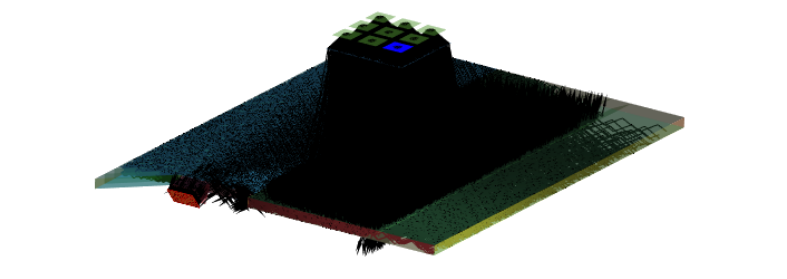

基于实际波导光学系统的工作原理，在 OAS 软件中完成光束传输路径的精准设定。光束首先通过光栅阵列耦合进入波导板，在波导板内部遵循全反射原理完成长距离传输。随后，光束从多个透射率存在差异的分束器中脱离波导板，经理想透镜的聚焦作用后，最终投射至探测面。探测面负责接收光束信号，用于分析系统的光束聚焦特性与能量分布。







本案例借助 OAS 光学软件成功搭建了波导的光学系统仿真模型，完整复现了光束在波导系统内的耦合、传输、分束及聚焦全过程。仿真结果验证了 OAS 软件在复杂波导光学系统模拟中的高精度与高可靠性，能够清晰地呈现各核心元件对光束性能的影响。该案例为 AR/VR 显示、光通信等领域的波导器件设计、优化与性能评估，提供了切实可行的技术路径与参考数据。
