电驱动NVH技术全解析：从测试标准到整车优化的完整指南

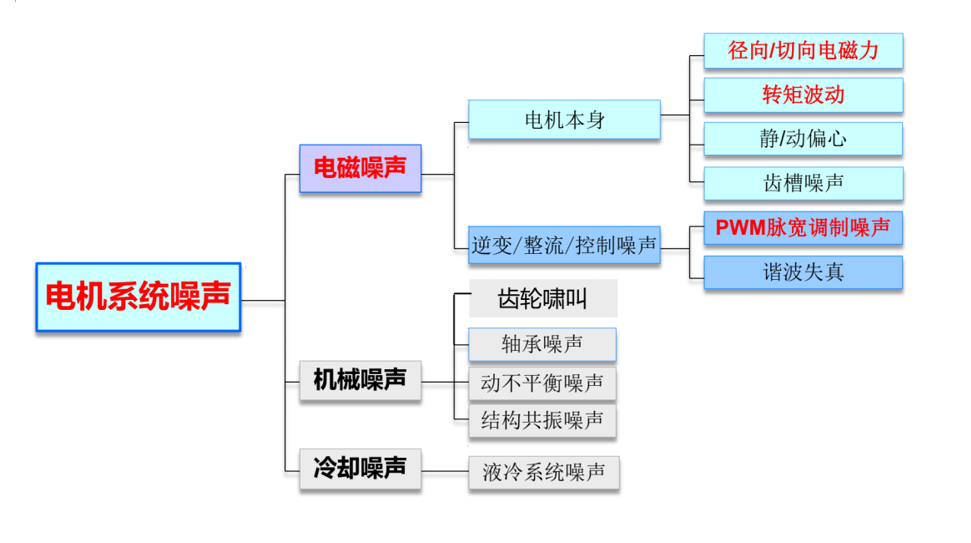

一、基础概念：理解电驱动NVH的核心术语

电驱动力总成是指由驱动电机总成、控制器总成、减速器总成组成的系统，能够实现从电池电能输入到机械能输出的完整能量转换过程，为车辆提供驱动力。

驱动电机系统包含驱动电机、驱动电机控制器及其辅助装置，是电动汽车的"心脏"。其中驱动电机负责电能与机械能的相互转换，而控制器则精准调控能量传输。

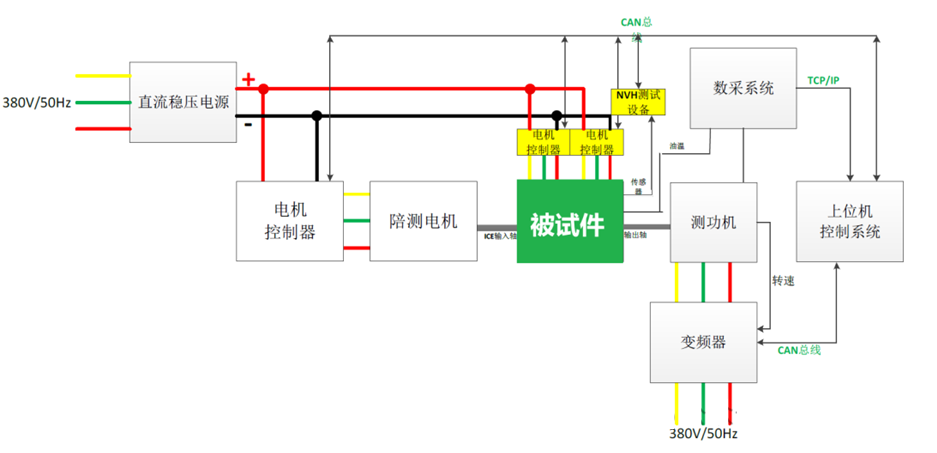

测试环境方面，半消声室是必备的专业场所，它能在反射面上方获得自由声场，确保测试结果的准确性。

二、声压级测量：科学评估噪声水平的关键指标

声压级是NVH测试的核心参数，其计算公式为：

在实际测试中，背景噪声的影响不容忽视。当被测件运行时的声压级与背景噪声声压级差距较小时，必须进行修正：

• 当ΔLp ≥ 15dB时，无需修正

• 当6dB ≤ ΔLp < 15dB时，需按K值修正

• 当ΔLp < 6dB时，测试结果不可用

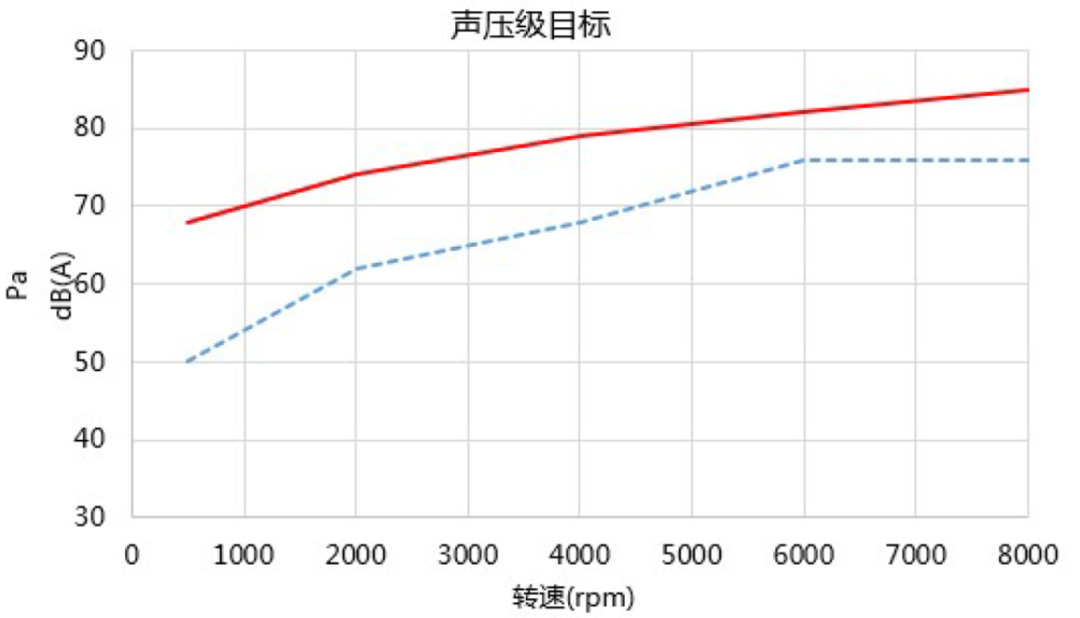

三、测试工况与限值要求

主要测试工况

1. 100%和50%载荷下升速测试

• 检测声压级曲线及其线性度

• 关注齿轮啮合阶次的基频及2倍频

• 电磁噪声关注基频及2倍频

• 其他如1~8小阶次及轴承阶次








2. 50%载荷下制动能量回收测试

• 同样需要检测声压级曲线线性度

• 重点关注齿轮啮合与电磁噪声特征

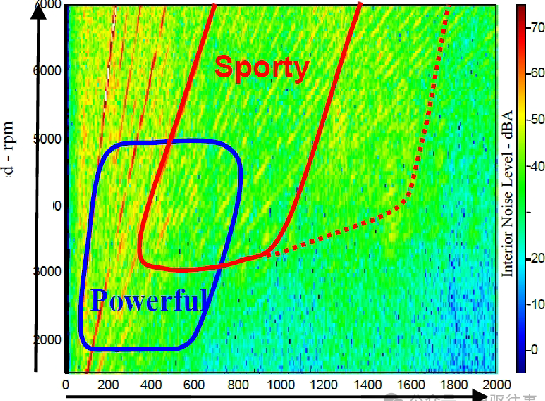

阶次分析要点

阶次是指振动、噪声等信号特征的频率与电机转频线性函数的斜率。在分析时，阶次宽度通常设置为0.5 order，这有助于准确识别各阶次成分。

四、整车NVH优化关键项

悬置系统优化

1. 悬置隔振率：直接影响振动传递效率

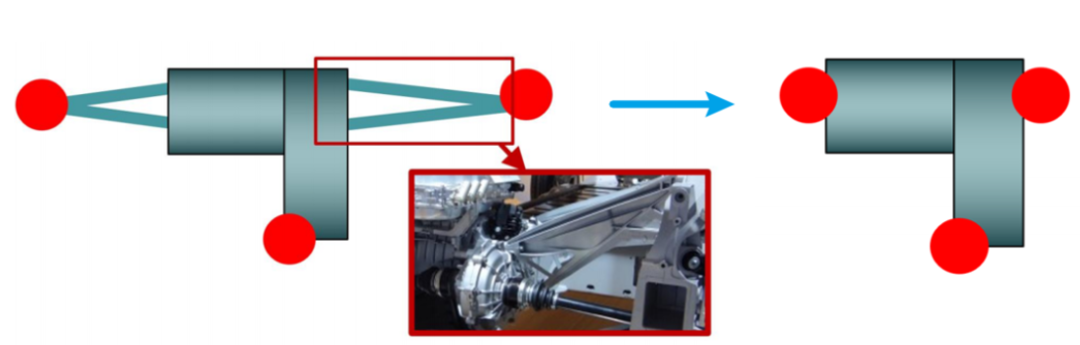

2. 悬置类型选择：3点或4点布置方案需要根据具体车型确定

3. 悬置支架模态：避免与激励频率耦合

4. 电驱总成模态：整体模态特性影响NVH表现



力锤试验应用

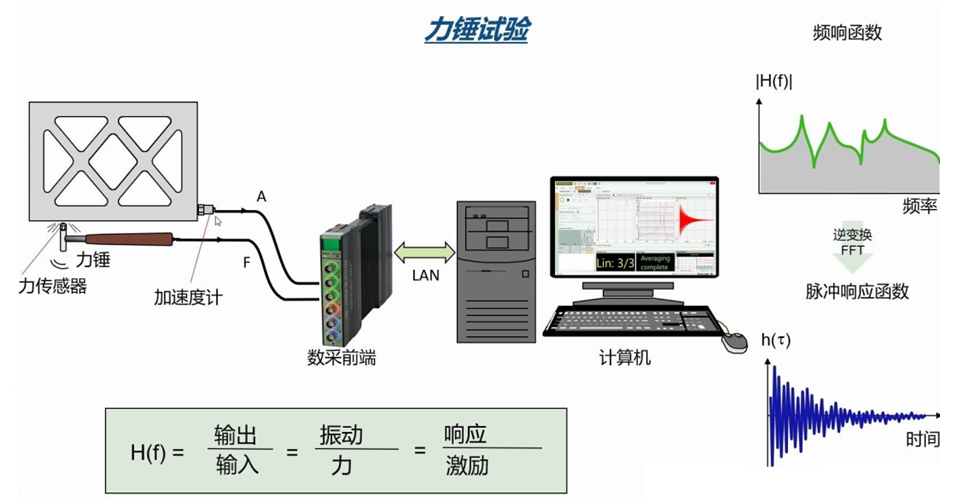

通过频响函数测试，可以准确识别结构的动态特性，为优化设计提供数据支撑。

五、EOL下线检测标准

在生产线的最终检测环节，需要重点关注：

1. 声压级曲线及其线性度检测

2. 齿轮啮合阶次的基频及2倍频分析

3. 电磁噪声的基频及2倍频评估

4. 1~8小阶次及轴承阶次检查

5. 振动总量检测

6. 瞬态冲击异常检测（尖峭度分析）

六、实践建议与技术展望

测试环境建设方面，建议投资建设符合标准的半消声室，这是获得准确NVH数据的基础保障。

数据分析能力培养尤为重要，工程人员需要熟练掌握阶次分析、频谱分析等关键技术，能够准确识别各类噪声源。

整车集成优化需要多部门协同，从电驱总成设计到悬置系统匹配，都需要系统化考量。

随着电动汽车技术的不断发展，NVH性能要求将日益严格。未来，智能化的NVH诊断系统和预测性维护技术将成为新的发展方向。

掌握这些电驱动NVH技术要点，不仅能够提升产品质量，更能为企业在激烈的市场竞争中赢得优势。建议相关企业建立完善的NVH测试体系和人才培养机制，为可持续发展奠定坚实基础。
