NVH核心技能教培
一、模态分析
1. 前处理

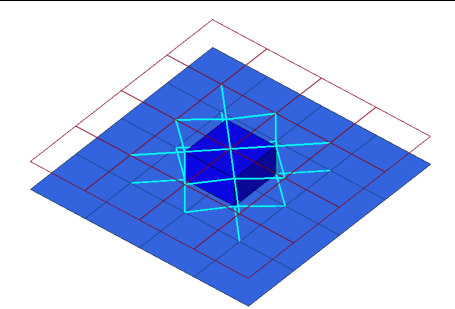

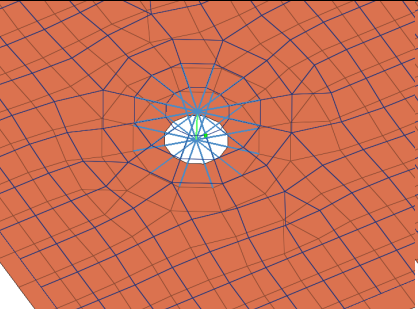

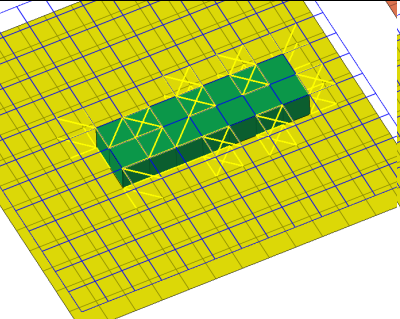

网格：以机舱盖为例,机舱盖模态分析中，网格尺寸建议控制在5-10mm，螺栓区域添加washer。同时，不能出现Jacobian为负，最大角度超过180°、最小边长趋近于0的网格。连接关系：机舱盖分内板和外板，连接方式包含胶粘、点焊、滚边压合等，不同连接方式的力学特性差异显著，建模时需精准模拟。胶粘采集用adhesives模拟，建模时需完整保留胶粘剂的几何特征；对于点焊连接采用acm模拟焊点的约束作用，避免因连接简化导致模态频率计算偏差。螺栓连接采用reb2单元模拟。2. 后处理：模态识别与传递函数辅助

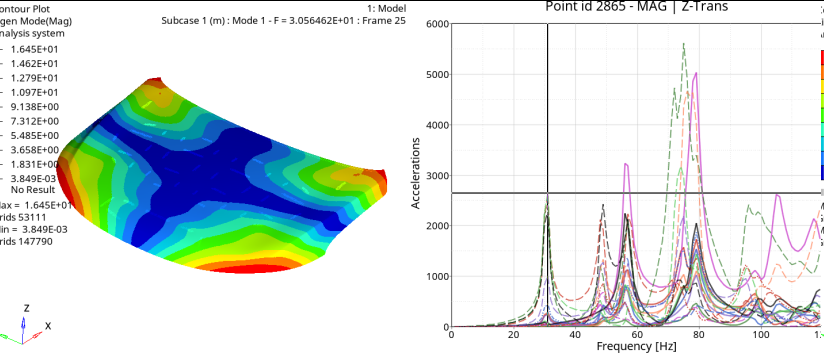

仿真结果中提取有效模态参数，即模态识别。对于复杂结构（如含多连接、多材料的机舱盖），易出现模态混叠、识别精度不足等问题。此时，引入传递函数（FRF，频率响应函数）辅助识别，注意观察传递函数相位以及峰值情况。传递函数描述了结构在激励力作用下，响应点与激励点之间的频率域关系，其峰值位置对应结构的固有频率，峰值形状反映阻尼特性。在机舱盖模态识别中，通过提取不同激励点与响应点的传递函数，结合振型相关性分析，可有效区分密集模态、虚假模态，确保识别出的模态参数（频率、振型）与实际结构一致。二、拓扑分析

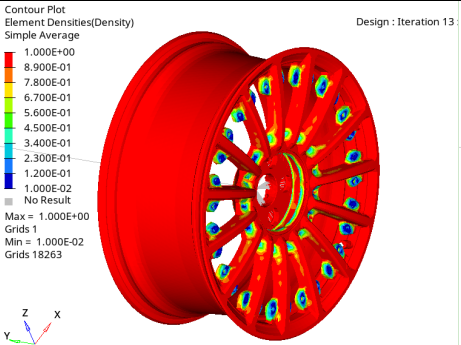

拓扑优化是在给定设计空间、载荷与约束条件下，通过优化材料分布，实现结构性能最优的设计方法。在工程结构设计中，拓扑优化常以“质量最小化”为核心目标，结合模态、刚度等性能约束，为初始结构设计提供最优方案。核心优化模型：目标、约束与响应
拓扑优化的数学模型需明确目标函数、约束条件与响应指标，结合工程实际需求，典型设置如下：目标函数：以结构质量最小化为核心目标，契合汽车、航空航天等领域的轻量化需求。比如刀架轻量化设计中，通过拓扑优化实现刀架质量减少10-20%，同时满足强度与刚度要求。约束条件：以模态约束为核心，同时兼顾应力、变形等约束。模态约束需避免结构固有频率与外部激励频率重合（共振），例如机舱盖拓扑优化中，需约束一阶固有频率高于发动机怠速频率（通常>20Hz）；应力约束需确保结构最大应力不超过材料屈服强度；变形约束需控制结构在额定载荷下的最大位移在允许范围内。响应指标：选取模态频率、结构质量、体积分数作为核心响应。体积分数（材料占设计空间的比例）是拓扑优化的关键控制参数，通过调整体积分数可平衡结构性能与轻量化目标，一般建议体积分数控制在30%-60%，具体需结合实际工况优化。三、板件灵敏度分析
1. 核心分析逻辑与输出形式

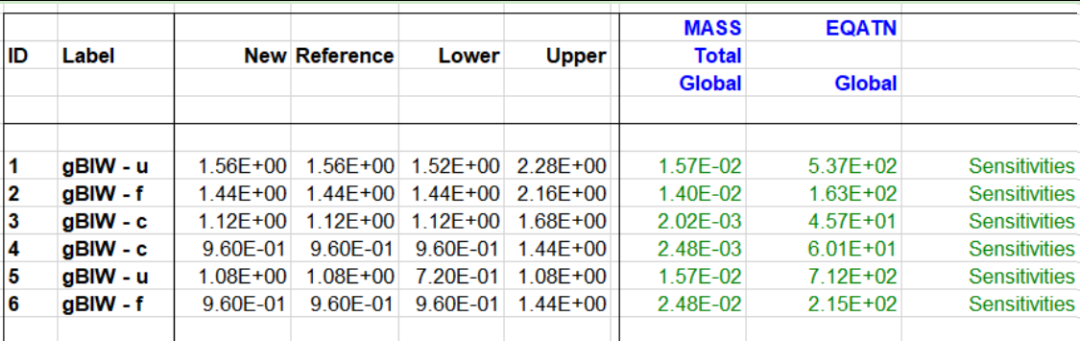

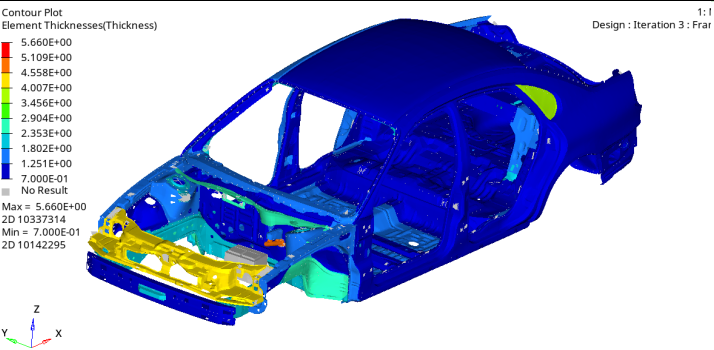

板件灵敏度分析的核心逻辑是：以板件厚度输入变量，以模态频率、结构质量、弯曲刚度、扭转刚度等为输出响应，通过计算“响应变量对输入变量的变化率”，得到灵敏度系数。灵敏度系数绝对值越大，说明该输入变量对响应的影响越显著。分析输出通常以灵敏度表格形式呈现，表格中包含输入变量（板件编号、厚度）、输出响应（模态阶次、质量、刚度）及对应的灵敏度系数。通过灵敏度分析筛选出对弯扭刚度、模态频率等影响显著的板件厚度作为优化变量，相较于全变量优化，效率大幅提升。2. 扩展应用：优化变量筛选与性能调控
板件灵敏度分析的价值不仅在于变量筛选，还可用于指导结构性能精准调控：（1）模态频率调控：对于灵敏度系数为正的板件（厚度增加，模态频率升高），可通过增厚板件提升固有频率，规避共振风险；对于灵敏度系数为负的板件，则可通过减薄实现频率下调。（2）轻量化与刚度平衡：筛选“质量灵敏度高、刚度灵敏度低”的板件进行减薄，可在降低质量的同时，减少对结构刚度的影响；对于“刚度灵敏度高、质量灵敏度低”的板件，则可适当增厚，提升结构整体刚度。（3）工艺优化辅助：结合灵敏度分析结果，可优化板件材料选型，例如将灵敏度高的钢质板件替换为铝合金材料，在实现轻量化的同时，精准调控模态与刚度性能四、动刚度：NVH性能的核心管控指标
动刚度是衡量结构在动态载荷作用下抵抗变形能力的指标，直接决定结构的振动传递特性，是汽车NVH性能的核心管控指标之一。当前，动刚度仿真技术日趋成熟，仿真结果与试验结果的一致性可达90%以上1. 核心管控方法
工程中对动刚度的管控主要采用三种方法，需结合实际工况选择应用：（1）最小值法：管控某一频率范围内动刚度的最小值，确保结构在关键频率点（如发动机怠速频率、路面激励频率）具备足够的抗变形能力，避免振动放大。（2）平均值法：计算某一频率区间内动刚度的平均值，用于评估结构整体动态刚度水平，适用于对结构全局振动特性的管控。（3）等效动刚度法：将复杂结构的动刚度等效为简单模型的刚度参数，简化管控流程，适用于系统级NVH性能集成分析。2. 优化策略：ODS法为主，模态贡献为辅

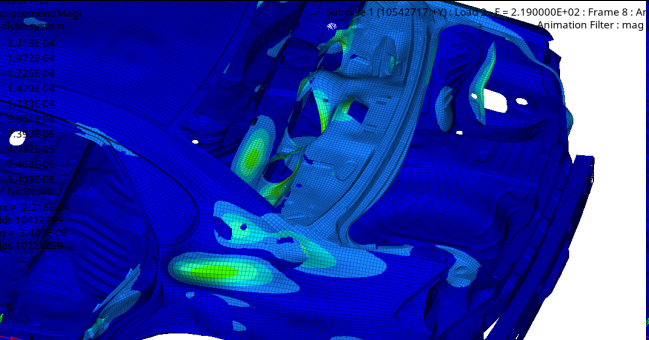

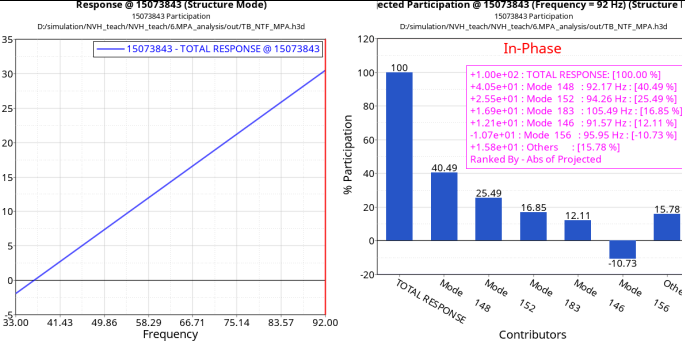

动刚度优化的核心是定位并改进结构薄弱区域，常用技术路线为“ODS法分析薄弱区域+模态贡献分析验证”：ODS法（工作变形分析）：通过测量结构在实际工作载荷下的变形形态，直观识别动刚度不足的区域（如变形量过大的板件、连接接头），通过位移和应力分布综合判断。模态贡献分析：辅助验证薄弱区域的优化方向，通过计算各阶模态对动刚度的贡献量，明确哪些模态是导致动刚度不足的主要原因，进而针对性调整结构（如增加加强筋、优化材料分布）。五、试验模态：仿真结果的关键校核手段
仿真分析虽能高效指导设计，但受模型简化、参数假设等因素影响，结果存在一定偏差。试验模态作为校核仿真结果的核心手段，可验证仿真模型的准确性，同时为仿真参数修正提供依据。当前行业主流采用西门子LMS试验设备开展模态试验，流程成熟且精度较高。核心试验流程（基于LMS设备）

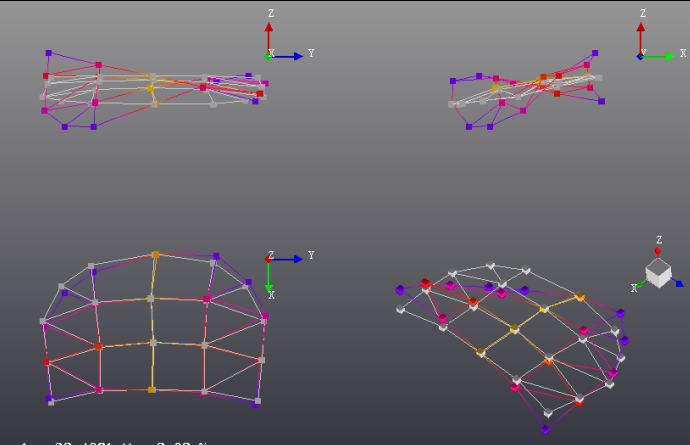

试验模态的核心是通过物理试验获取结构的传递函数，进而识别模态参数，完整流程如下：（1）传感器布置与建模：根据结构特点（如机舱盖、白车身），在关键响应点（如边角、中心区域）布置加速度传感器，确保覆盖结构主要振动区域；同时建立试验模型，定义传感器安装位置、方向（X/Y/Z向），并将方向信息读入LMS测试软件。（2）激励与数据采集：采用锤击法对结构进行激励（选取合适的锤击头，避免激励过载），同步采集激励力信号与传感器加速度信号。采集过程中需确保锤击点覆盖主要激励区域，每个测点重复锤击3-5次，减少随机误差。（3）传递函数转化：LMS软件自动对采集的力信号与加速度信号进行处理，转化为传递函数（FRF），即加速度响应与激励力的比值，为后续模态识别提供核心数据。（4）模态参数识别：将传递函数输入LMS软件的后处理模块，采用Ploymax方法进行模态参数识别。Ploymax方法适用于复杂结构的模态识别
