在工程仿真领域，CFD（计算流体动力学）技术作为核心支撑，已深度渗透到航空航天、汽车新能源、电子散热、生物医药等多个关键行业，成为产品研发、性能优化、故障排查的“数字试金石”。然而，长期以来，多数从业者都深陷“工具链拼装”的困境：几何建模用一款软件、网格生成换一款工具、边界设置依赖脚本调试、后处理可视化又要切换平台，数据反复导入导出、命名混乱、边界丢失、版本难以追溯、并行效率低下等问题频发，不仅耗费大量时间成本，更可能因流程断裂导致仿真结果偏差，制约研发创新的步伐。

如何打破工具碎片化的桎梏，实现CFD仿真从“零散拼装”到“工程级一体化”的跨越？这是行业内无数工程师、研发人员共同的痛点与诉求，也是仿真秀平台始终聚焦的核心议题。

作为国内领先的工程仿真知识服务与技术交流平台，仿真秀深耕行业多年，始终以“赋能工程师成长、推动仿真技术落地”为使命，汇聚了国内外顶尖仿真专家、资深工程师与技术达人，持续输出高质量、实战型的干货内容，助力从业者突破技术瓶颈。

01

如何写自研CFD前后处理可视化框架？

在传统 CFD/CAE 工作流中， 往往分散在多个软件与脚本之间：数据反复导入导出、命名不一致、边界丢失、版本难追溯、并行效率低。 作者提供面向工程的一体化仿真平台软件框架，将前处理、求解与后处理融为一体，以统一的数据模型贯穿全流程，显著降低操作门槛与沟通成本，让仿真更快、更稳、更可复用。



核心能力（全流程一体化）

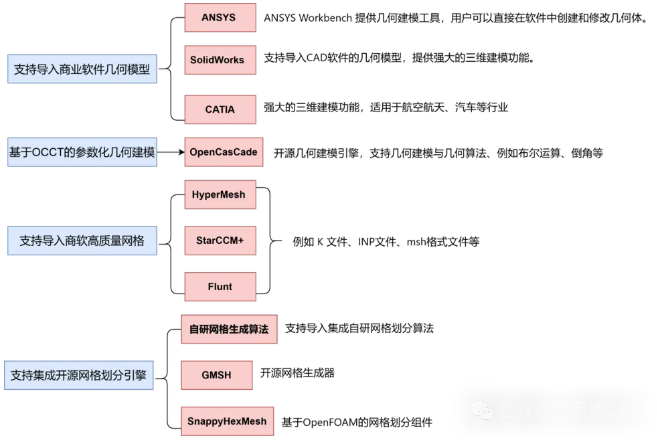

1、几何与计算域自动构建

（1）支持 STEP/BREP 等导入，自动识别面 / 体 / 边；

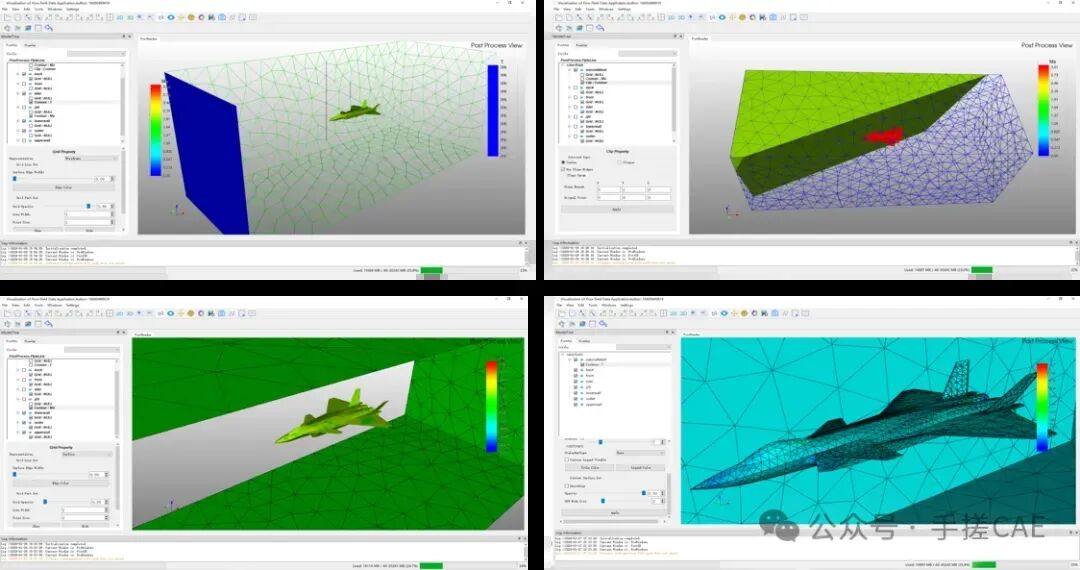

（2）外流场 / 内流场一键生成，布尔运算自动得到流体域；

（3）自动检查封闭性与关键几何问题，减少返工。

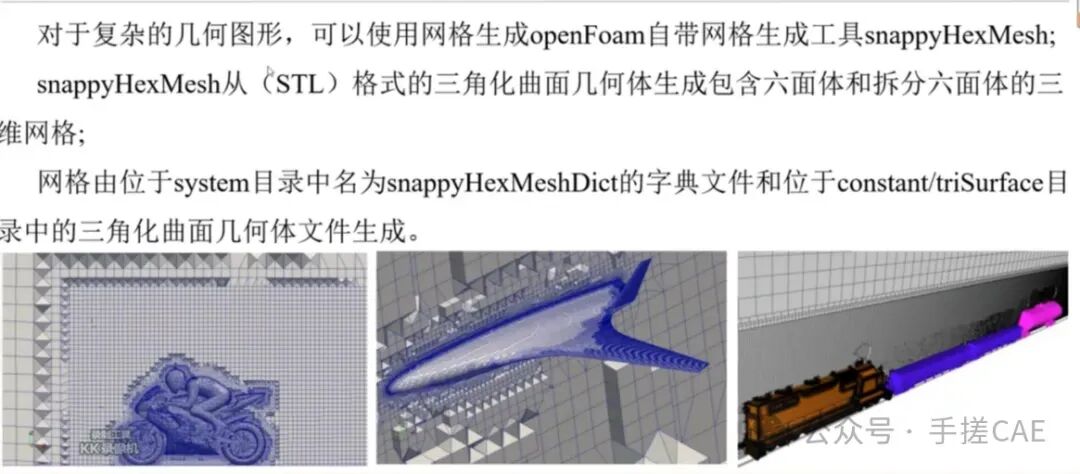

2、网格一体化：边界层 + 局部加密 + 质量评估

（1）体网格 / 面网格联动生成

（2）边界层参数化（层数、增长率、厚度 / 首层高度）

（3）距离场 / 区域盒 / 曲率等策略局部加密



3、边界条件与求解器深度集成

（1）inlet/outlet/wall 等边界从几何阶段就绑定，避免 “ 导出丢边界 ”

（2）求解模板一键加载（稳态 / 瞬态、可压 / 不可压、湍流模型等）

（3）计算前置检查：边界完整性、网格质量阈值、尺度单位等

（4）支持多工况批量计算与任务追踪（本机 / 集群并行）

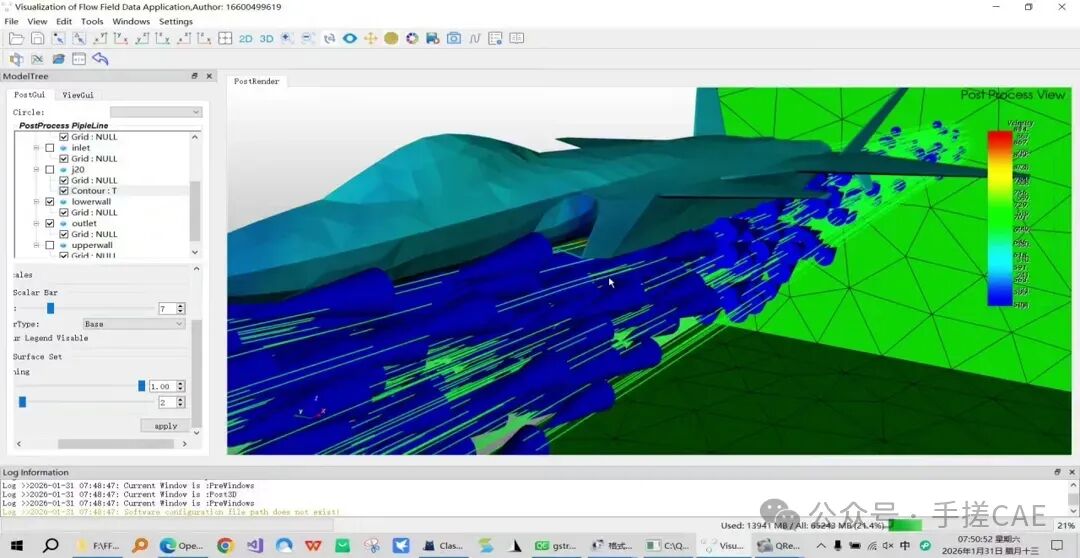

4、高性能后处理：从结果到洞察更直接

（1）大算例也能流畅交互：并行读写 + 分布式渲染

（2）常用分析一键化：切面 / 等值面 / 流线 /y+/ 力与力矩统计

（3）图片 / 动画 /CSV/ 报告模板自动输出，直接可交付 ！
