OptiStruct 频响分析

一、频响分析核心概念与应用

基础原理

频响分析用于计算结构在稳态简谐激励下的动态响应，满足方程：

• 输入：正弦载荷（力/位移/加速度）
• 输出：复数形式位移/应力/应变（幅值+相位或实部+虚部）

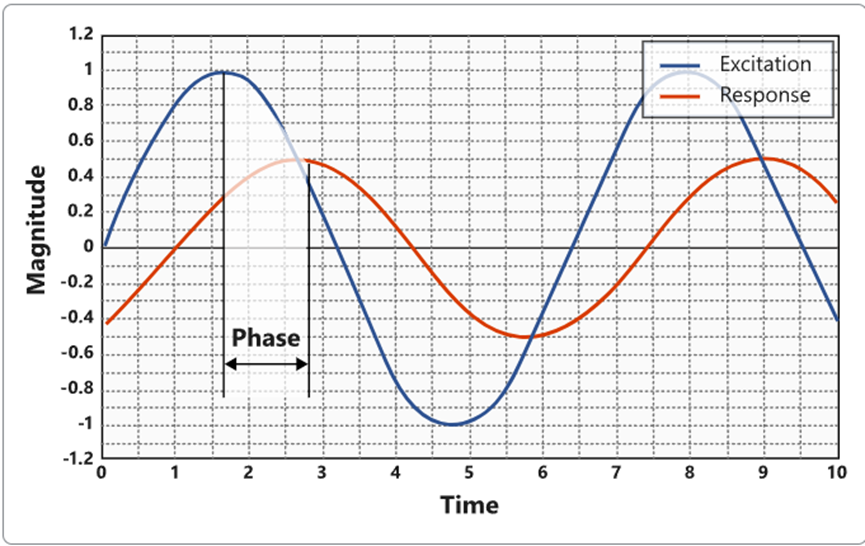

图 1：频响分析的激励与响应关系

典型应用场景

• 整车NVH（噪声、振动与声振粗糙度）优化
• 旋转机械（发动机/变速箱）振动预测
• 动力总成系统共振规避



关键价值：识别共振频率点，避免结构失效

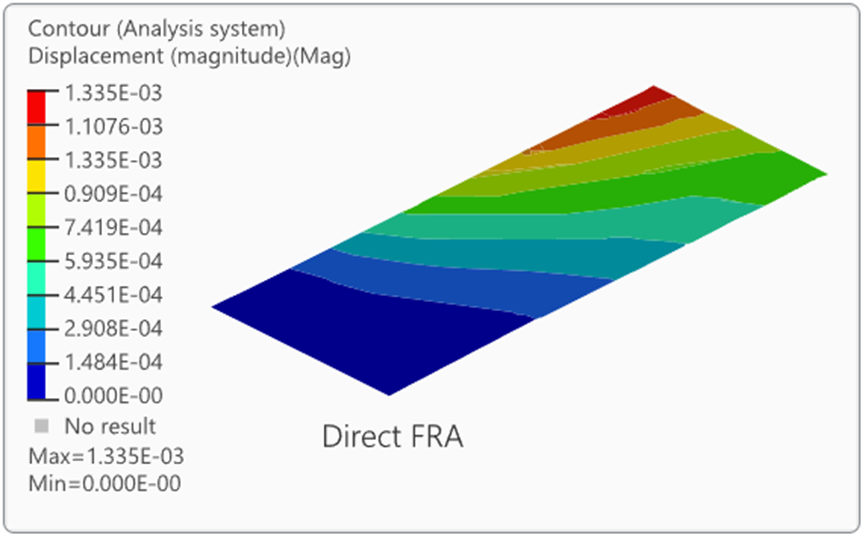

二、求解方法对比与选择策略

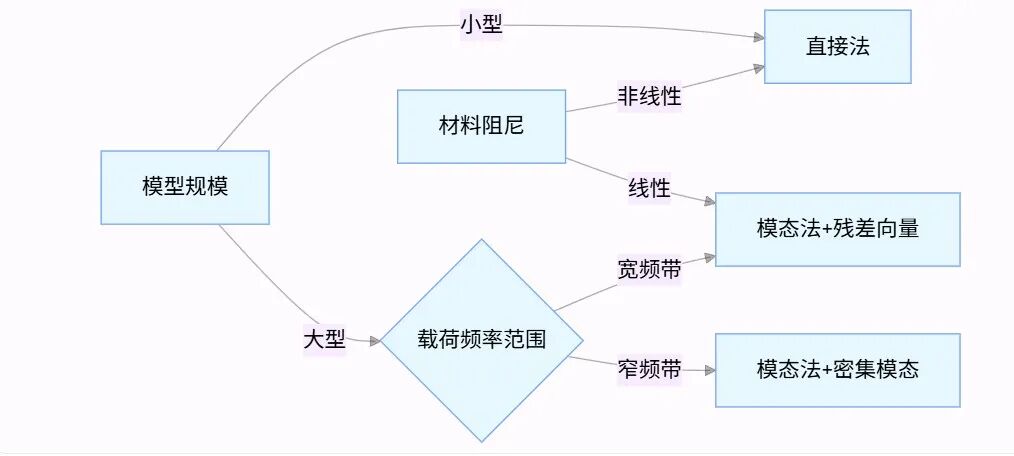

工程选择建议：



三、阻尼模型详解

1. 阻尼类型

2. 模态阻尼解耦

通过TABDMP1定义频率相关阻尼比：

• 解耦条件：仅使用TABDMP1时，方程(7)完全解耦
• 控制参数：PARAM, KDAMP, -1 激活结构阻尼形式

四、模态法的关键技术

1. 残差向量（精度提升核心）


图 2：残差向量对模态频响精度的提升效果

控制语句：

RESVEC(UNITLOD, DAMPLOD) = YES  # 单位载荷法+阻尼DOF残差

2. 强制运动处理

控制参数：PARAM, ENFMETH, REL/TOTAL

五、输入配置规范

子案定义示例：

SUBCASE 101
  ANALYSIS = FREQUENCY
  METHOD = 20          # 引用EIGRL/EIGRA
  SPC = 5
  DLOAD = 10
  FREQUENCY = 30
  RESVEC = YES         # 残差向量

关键卡片：

! 频率定义
TABLED1, 30, LINEAR, 0, 1, 100, 1, END  # 0-100Hz线性扫描

! 阻尼表
TABDMP1, 40, G, 0, 0.01, 100, 0.05      # 阻尼随频率变化

! 频变材料
MATF1, 50, 1000, 60                      # 引用材料属性表

六、输出控制与结果解读

输出请求：

DISPLACEMENT(PLOT, PHASE) = ALL   # 位移幅值/相位
ACCELERATION = 123                # 节点加速度
STRESS = ALL                      # 单元应力

结果文件体系：

工程后处理要点：

1. 共振识别：响应峰值对应固有频率
2. 相位分析：90°相位差标识共振点
3. 阻尼评估：半功率带宽法计算阻尼比

七、高级功能与注意事项

1. 频变属性支持

• 材料：MATF1~MATF10 + TABLEDi
• 属性：PBUSHT + TABLEDi（如弹簧阻尼器）

2. 求解器加速选项

3. 无约束模型处理

• 默认激活惯性释放（PARAM, INREL, -1）
• 关闭方式：PARAM, INREL, 0



重要限制：

1. 直接法不支持惯性释放
2. 强制运动需正确定义SPCD
3. 模态法刚体模态截断频率：PARAM, FZERO, 0.1（默认）

通过合理选择求解方法、配置阻尼模型并利用残差向量技术，OptiStruct可高效精准地完成从零部件到整机系统的频响分析，为NVH性能开发提供核心仿真支撑。
