Fluent Scheme脚本与UDF联合仿真：实现多工况自动迭代控制

一、技术背景

在核工程、航空航天等领域的CFD仿真中，常面临多工况批量计算的需求。传统手动操作效率低下，而Fluent提供的Scheme脚本与UDF（User Defined Functions）联合方案，可实现：

• ✅ 全自动工况切换：无需人工干预完成数百个算例

• ✅ 动态收敛判断：基于物理量残差智能控制迭代

• ✅ 数据实时交互：Scheme与UDF双向参数传递

• ✅ 动态边界条件设置：自动根据算例序号，设定进出口边界、壁面边界

• ✅ 结果自动保存：按工况序号归档case/data文件

典型应用场景：反应堆热工水力分析、换热器性能图谱生成、燃烧室工况扫描等。

二、测试算例

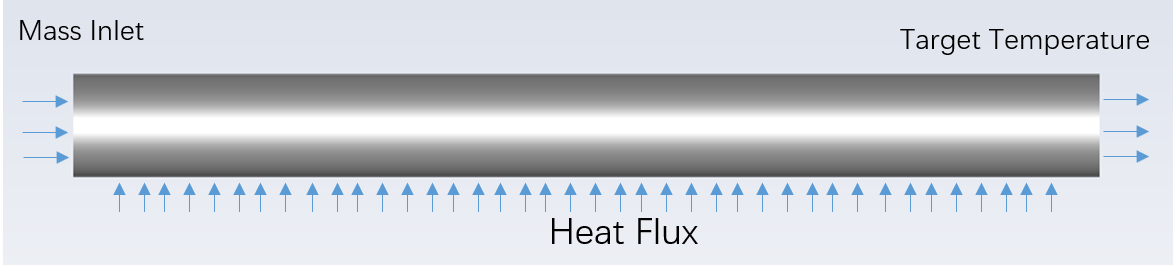

本文设计了一个反问题：在给定管道进口质量流量与壁面热流密度的边界条件下，以目标出口温度为约束，通过迭代算法逆向求解管道进口温度，完成十组算例（演示批量计算）。计算模型如图1所示。

图 1 计算模型示意图

解决思路：通过"正算-反馈-修正"的闭环迭代机制确定进口温度，以出口目标温度为约束，先给定进口温度初值进行流场求解，根据出口计算值与目标值的偏差对进口边界条件进行动态修正，重复该过程直至计算残差收敛。

2.1 计算流程

在Fluent自动化架构中，Scheme脚本作为TUI（Text User Interface）层的原生语言，具备物理量实时监测与求解流程深度控制的双重优势，因此承担主控逻辑（Master Controller）的角色；而UDF（User Defined Functions）负责计算域内部场数据的提取与预处理，通过RP变量机制将关键物理量返回至Scheme层，形成"UDF数据采集-Scheme决策控制"的双层闭环架构，整体计算流程如图所示。

图 2 计算流程图
