近日，突破人类直觉解锁全局最优！变密度法(SIMP)与热流共轭传热液冷板拓扑优化原理文章引起读者广泛关注，有粉丝在后台发来：共轭传热与流固耦合的区别有哪些？为此，笔者总结以下内容，希望能对学习者有所帮助，欢迎收藏和分享给感兴趣的朋友。如有不当，欢迎留言批评指正。

所谓共轭传热（Conjugate Heat Transfer，CHT）和流固耦合（Fluid-Structure Interaction，FSI）均为多物理场耦合仿真的核心技术，核心联系是二者均涉及流体域与固体域的相互作用、物理量跨域传递，且都需通过耦合界面实现数据交换；核心区别是共轭传热仅聚焦热量传递的耦合，流固耦合则聚焦力与变形的耦合，前者是热学场的双向/单向作用，后者是流场-结构场的力学双向/单向作用。

二者在耦合核心、物理量传递、求解逻辑、工程场景上差异显著，且工程中常出现共轭传热+流固耦合的联合仿真（如航空发动机叶片：气流冲击导致结构变形，变形改变流道进而影响流场，同时流场与叶片间存在剧烈热交换），以下从多维度系统解析区别、联系，并结合工程案例说明联合仿真的应用逻辑。

核心定义与耦合本质

1. 共轭传热（CHT）

聚焦流体与固体之间的热量交换，核心是通过耦合界面实现热通量、温度的跨域传递，模拟流体的对流换热、固体的热传导，以及界面处的热平衡（流体与固体在界面上温度相等、热通量连续）。

耦合本质：热学场的耦合，无力学量（力、压力、变形）的传递；

核心目标：精准计算流体域、固体域的温度分布，以及界面处的换热系数、热通量。

2. 流固耦合（FSI）

聚焦流体的动力作用与固体的力学响应，核心是通过耦合界面实现压力、切应力（流→固）和位移、变形（固→流）的跨域传递，模拟流体载荷对固体的力学影响，以及固体变形对流场的反作用。

耦合本质：流场-结构场的力学耦合，无热学量的传递（纯FSI仿真中）；

核心目标：计算固体的应力、应变、变形，以及变形后的流场分布、流体载荷变化。

关键维度详细对比

为清晰区分，以下从耦合场、核心传递物理量、求解方式、耦合方向、单元类型、核心控制方程等10个核心维度做对比，同时标注工程常用仿真软件（ANSYS、STAR-CCM+、ABAQUS等）的适配模块：

对比维度	共轭传热（CHT）	流固耦合（FSI）
核心耦合场	流体热场 + 固体热场	流体流场（速度/压力） + 固体结构场（应力/变形）
界面传递物理量	温度（连续）、热通量（连续）、对流换热系数	压力、切应力（流→固）；位移、变形、网格更新（固→流）
核心控制方程	流体：能量方程 + Navier-Stokes方程（流场为热场服务）固体：热传导方程界面：流体固体、流体固体	流体：Navier-Stokes方程（动量/质量守恒）固体：弹性力学方程（平衡方程/几何方程/本构方程）界面：流固、流界面固界面
耦合方向	① 单向：流场温度→固体（如散热器冷却） ② 双向：流-固相互换热（如发动机缸体）	① 单向：流场载荷→固体（如固定管道受水流冲击，变形可忽略） ② 双向：流→固→流（如柔性叶片受气流冲击变形，流道改变）
求解方式	① 分离求解：流体、固体分别求解，界面迭代传递热学量（主流，如ANSYS Fluent+Static Structural） ② 整体求解：单求解器同时求解流、固热学方程（少用，适用于简单模型）	① 分离求解（松耦合）：流、固分步求解，界面低频迭代（适用于变形小、耦合弱的场景，如管道） ② 分离求解（紧耦合）：流、固求解步同步，界面高频迭代（适用于变形大、耦合强的场景，如柔性翼） ③ 整体求解：ALE动网格 + 结构求解器一体化（如STAR-CCM+）
网格要求	流体域、固体域网格独立，界面网格无需一一对应（通过插值实现热学量传递），无动网格需求	流体域、固体域网格独立，界面网格需匹配/插值，双向FSI需ALE动网格（随固体变形更新流体网格）
核心仿真软件/模块	ANSYS：Fluent+Static Structural（耦合）、CFX STAR-CCM+：Conjugate Heat Transfer模块 COMSOL：热传递 + 流体流动接口	ANSYS：Fluent+Mechanical（FSI耦合）、LS-DYNA STAR-CCM+：Fluid-Structure Interaction模块 ABAQUS：CFD-ABAQUS耦合（适用于小流场）
工程核心目标	温度分布、热通量、换热系数、热应力（衍生）	结构应力/应变/变形、失稳临界载荷、流场压力/速度分布（变形后）
典型特征	无结构变形，流体域网格固定，计算量相对较小	双向耦合存在网格更新，计算量远大于单向，易出现收敛问题
单元类型	流体：流体单元（如Fluent的四面体/六面体）固体：热传导单元（如ANSYS的SOLID70）	流体：流体单元固体：结构力学单元（如ANSYS的SOLID185、SHELL181）

核心联系

二者同属流固多物理场耦合范畴，是工程中最常用的两种跨域耦合仿真技术，底层耦合逻辑高度一致，核心联系体现在4点：

耦合界面为核心：均以流固交界面为数据传递的唯一通道，要求界面物理量连续（热学/力学），无物理量突变；
支持单向/双向耦合：均根据工程场景的耦合强度，选择单向（弱耦合，简化计算）或双向（强耦合，精准仿真），单向耦合均为“流场→固体”的单向传递；
分离求解为主流：因流场、固体场的控制方程、求解步长差异大，二者均以分离求解为主要方式，通过求解器间的接口（如ANSYS System Coupling）实现跨域数据迭代；
可无缝联合仿真：工程中多数复杂场景并非单一耦合，而是共轭传热+流固耦合的联合仿真（热-流-固三场耦合），此时热学量和力学量会同时在流固界面传递，形成多物理场的相互作用。

工程联合仿真案例（热-流-固三场耦合）

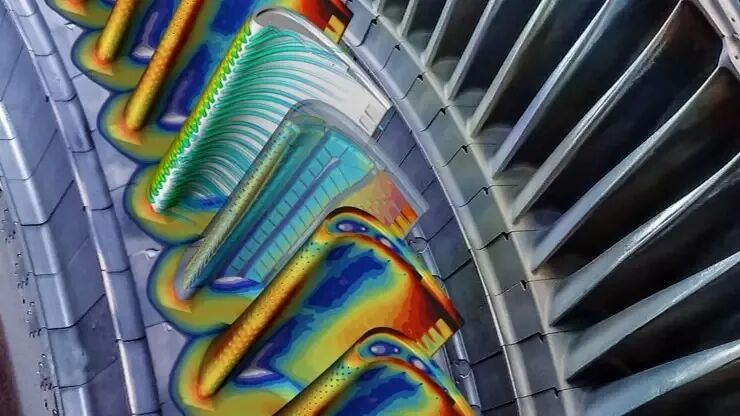

最典型的航空发动机涡轮叶片仿真，同时涉及共轭传热和流固耦合，是二者联合应用的核心场景，以下拆解耦合逻辑和仿真要点：

图片来自网络

1. 工程背景

涡轮叶片处于高温燃气流场（温度≥1500K），同时受高速燃气的冲击载荷，叶片内部有冷却气流通道（气膜冷却）；需同时模拟：① 燃气与叶片、冷却气与叶片的共轭传热（计算叶片温度分布）；② 燃气压力/切应力对叶片的流固耦合（计算叶片应力/变形）；③ 温度引起的热应力+气流载荷引起的机械应力叠加，以及叶片变形对流道的反作用（改变燃气流场，进而影响换热和载荷）。

2. 耦合逻辑（三场双向耦合）

（1）燃气流场→叶片：传递热通量（CHT）和压力/切应力（FSI），叶片产生温度分布、热变形和机械变形；

（2）叶片→燃气流场：传递位移/变形（FSI），燃气流道因叶片变形改变，流场参数（速度/压力/温度）重新分布，进而改变换热和载荷；

冷却气流场↔叶片：双向共轭传热，冷却气带走叶片热量，叶片温度影响冷却气流场温度。

3. 核心仿真要点

（1）采用ANSYS System Coupling作为耦合器，串联Fluent（流场+热场）和Mechanical（结构场+热应力）；

（2）流固界面同时传递温度、热通量（CHT）和压力、位移（FSI），设置紧耦合迭代（流、固求解步同步）；

（3）燃气流场开启ALE动网格，随叶片变形实时更新网格，保证流场求解精度；

（4）固体域同时计算热传导（CHT）、弹性力学变形（FSI）和热应力（温度梯度引起），本构方程考虑高温材料的弹塑性（如镍基高温合金）。

4. 仿真目标

输出叶片的温度分布、热通量、应力云图、变形量，验证叶片在高温、高载荷下的强度和冷却效果，为叶片的冷却通道设计、外形优化提供依据。

工程应用场景区分（纯CHT/纯FSI/联合耦合）

1. 纯共轭传热（仅热耦合，无力学耦合）

汽车散热器/中冷器的热量交换；
电子器件（CPU、IGBT）的液冷/风冷散热；
锅炉管壁与烟气的对流换热；
换热器管程与壳程的热交换。核心特征：固体结构无明显变形，流体载荷的力学影响可忽略，仅关注温度和热通量。

2. 纯流固耦合（仅力学耦合，无热耦合）

桥梁、高层建筑受风载荷的振动与变形；
固定管道受水流/气流的冲击应力；
船舶螺旋桨在水中的旋转载荷与变形；
水利大坝受水压力的力学响应。核心特征：流场与固体间无明显热交换，温度变化可忽略，仅关注力学载荷与结构响应。

3. 共轭传热+流固耦合（三场联合）

航空发动机涡轮叶片、压气机叶片；
内燃机缸体/活塞（燃气冲击+高温换热）；
火箭发动机喷管（高温燃气+气动载荷）；
新能源汽车电池包（液冷换热+冷却液冲击变形）；
汽轮机叶片（蒸汽换热+蒸汽冲击载荷）。核心特征：热学耦合和力学耦合均不可忽略，二者相互影响，需三场联合仿真。

总结

区别：共轭传热是热学场耦合（流-固传温度/热通量），无结构变形和动网格；流固耦合是力学场耦合（流-固传压力/位移），双向耦合需动网格，计算量更大，核心目标和控制方程完全不同。

联系：二者均为流固跨域耦合，耦合界面物理量连续，分离求解为核心方式，且可无缝联合实现热-流-固三场耦合，适配复杂工程场景。

为此工程选型，先判断核心关注的物理场——仅关注热量传递选纯CHT，仅关注力学载荷与变形选纯FSI，若高温与高载荷同时存在、相互影响，需CHT+FSI联合仿真。
