上一篇文章《抢占技术高地！COMSOL流固共轭传热结构拓扑优化技术-附视频教程给读者朋友介绍了流固共轭传热结构拓扑优化仿真技术的价值和COMSOL流固共轭传热结构拓扑优化实操过程，本文深度解析变密度法(SIMP)与热流共轭传热液冷板拓扑优化原理，希望对工程师朋友有所帮助，欢迎留言与我互动交流。

核心结论速览：

拓扑优化是在给定设计空间内，满足约束下寻找材料最优分布的生成式设计方法，变密度法(SIMP)是工程最主流的连续体拓扑优化方法。
SIMP通过伪密度变量(0-1)描述材料状态，用惩罚因子抑制中间密度，将拓扑问题转化为连续变量的数学规划问题。
液冷板共轭传热拓扑优化需同时耦合固体导热与流体流动-对流换热，通过达西阻尼模型实现流固区域的平滑过渡。
COMSOL中通过自定义插值函数、多物理场耦合、敏度过滤与优化求解，实现液冷板流道的自动生成。

未进行拓扑的模型

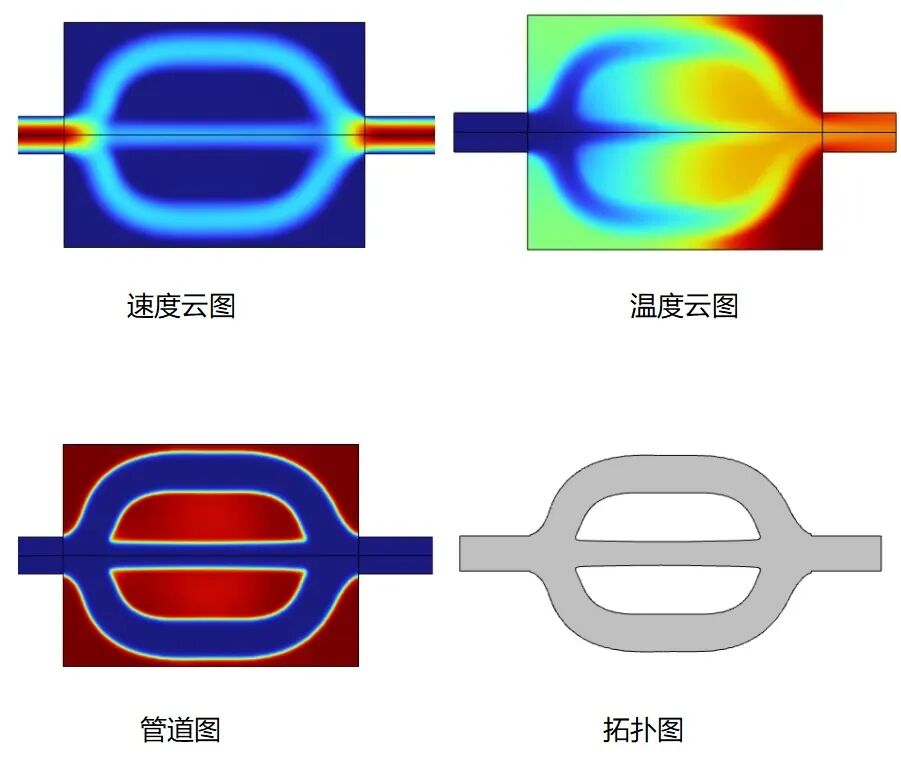

拓扑后的模型

拓扑优化的基本原理

拓扑优化是结构优化的最高层次，区别于尺寸优化(改变构件尺寸)和形状优化(改变构件边界)，它直接决定材料的存在与否及连接方式，在设计初期从无到有生成最优结构形态。

1. 核心定义

在给定的设计域内，在满足载荷、边界条件、制造约束等前提下，寻找材料的最优分布，使目标函数(如最小柔度、最低温度、最小压降)达到极值。

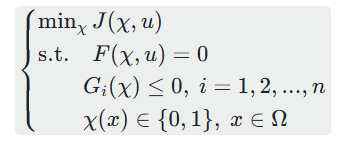

2. 数学表达的一般形式

其中：

扑指示函数，表示有材料，表示无材料；

：目标函数

F：状态方程(如热传导方程、Navier-Stokes方程);

：约束条件(如体积分数、压降限制)

3. 主要分类

离散法：如渐进结构优化法(ESO)，通过逐步删除低效单元实现优化
连续法：如均匀化方法、变密度法(SIMP)，将离散的0-1问题转化为连续变量问题求解，是目前热流耦合问题的主流方法

变密度法(SIMP)的核心原理

变密度法全称为固体各向同性惩罚微结构模型(Solid Isotropic Material with Penalization, SIMP)，由Bendsoe和Kikuchi于1988年提出，是工程应用最广泛的拓扑优化方法。

1. 基本思想

将设计域离散为有限个单元，为每个单元赋予一个相对密度变量（称为伪密度），将拓扑优化问题转化为材料最优分布问题：

：实体单元(固体域，如液冷板基板)

：空单元(流体域，如液冷板流道)

：过渡单元(灰度单元，物理上不存在，需通过惩罚抑制)

2. 材料属性插值模型

SIMP的核心是建立材料物理属性与伪密度的非线性关系，通过惩罚因子对中间密度单元的物理性能进行惩罚，迫使单元密度向0或1收敛。

基本插值公式：

其中：

：实体材料的物理属性(如导热系数、弹性模量)

：极小虚拟属性(避免数值奇异，通常取的倍)

：惩罚因子(结构优化通常取3，热流优化通常取)

惩罚效果：当

时，中间密度单元的物理属性会被显著降低。例如，当

，

时，

,即该单元的有效性能仅为实体单元的12.5%，从而在优化过程中被逐渐淘汰。

3. SIMP的数学模型

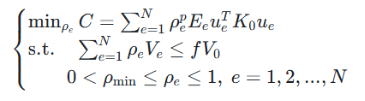

以最小化结构柔度为例，SIMP的数学模型为：

其中：

：结构柔度(刚度的倒数)

：单元体积，

：体积分数约束

：单元刚度矩阵，

：单元位移

热流共轭传热液冷板拓扑优化的特殊原理

液冷板的拓扑优化属于多物理场拓扑优化，需同时考虑固体域的热传导和流体域的流动与对流换热，即流固共轭传热(CHT)。

1. 设计变量定义

在液冷板优化中，通常定义伪密度：

：固体域(高导热系数，低渗透率)

：流体域(低导热系数，高渗透率)

2. 多物理场控制方程与SIMP插值

(1) 固体域热传导方程：

其中，固体导热系数插值：

(2) 流体域流动控制方程(Navier-Stokes方程)：

对于低雷诺数层流，液冷板优化中通常采用达西-布林克曼模型，通过在动量方程中引入达西阻尼项来实现流固区域的平滑过渡，避免直接求解尖锐界面的N-S方程带来的数值困难：

其中，渗透率

采用SIMP插值：

为流动惩罚因子(通常取)，

为流体域基准渗透率

(3) 流体域能量方程：

(4) 流固耦合条件：

在流固界面上满足温度连续和热流密度连续：

3. 液冷板优化的目标函数与约束

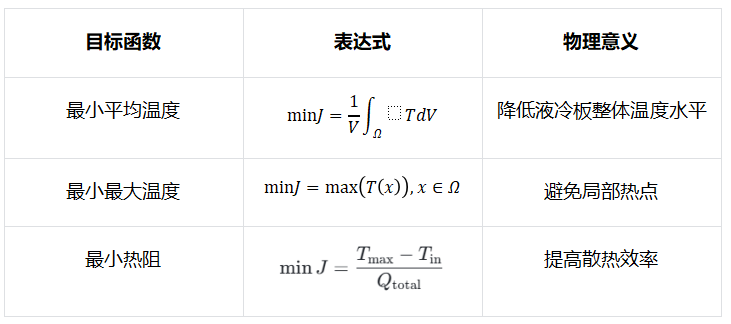

工程中常见的优化目标与约束：

约束条件：

体积分数约束：

（流道占比）

压降约束：

（泵功率限制）

速度约束：

（避免流动失稳）

数值稳定性处理技术

变密度法在求解过程中容易出现棋盘格现象、网格依赖性、灰度单元等数值不稳定问题，需通过以下技术处理：

1. 敏度过滤

通过加权平均相邻单元的敏度，消除棋盘格现象。常用亥姆霍兹过滤：

其中，

为过滤半径，

为单元的邻域

2. 密度过滤

直接对密度变量进行过滤，确保优化结果的网格独立性

3. 灰度抑制

除了惩罚因子外，可采用双重惩罚或渐进删除策略，进一步减少灰度单元，使结果更清晰，便于制造

COMSOL中液冷板拓扑优化的实现要点

在COMSOL Multiphysics中，变密度法液冷板拓扑优化的典型流程：

1. 物理场设置

(1)固体传热模块+ 层流模块 + 非等温流耦合接口

(2)设计域设置为多孔介质，启用达西阻尼模型

2. 材料插值定义

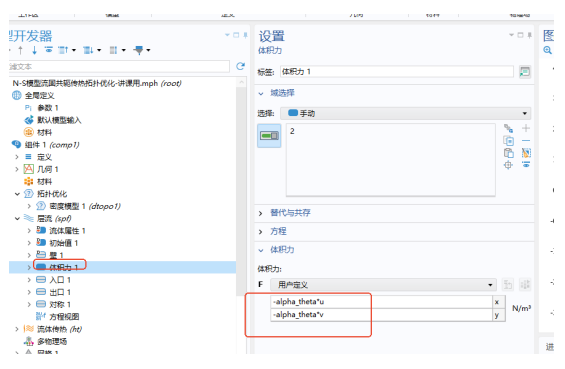

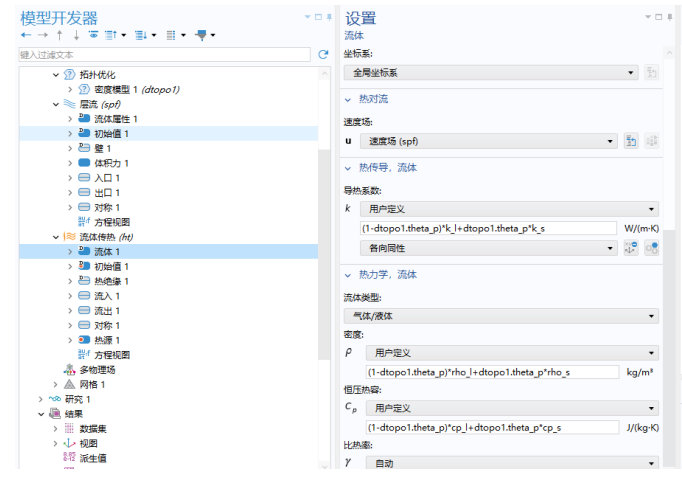

(1) 通过自定义函数实现SIMP插值，如：

(2) 将伪密度定义为全局参数化变量，在整个设计域内分布

3. 优化设置

优化模块选择梯度基优化算法（如SNOPT、IPOPT）
目标函数：通过积分耦合变量定义（如平均温度）
约束：体积分数、压降等
设计变量：每个单元的伪密度（通过域耦合变量实现）

4. 求解策略

采用渐进优化：逐步增加惩罚因子，从1开始，每次迭代增加0.1~0.5，直到达到目标值
敏度分析：采用伴随法计算敏度，提高计算效率

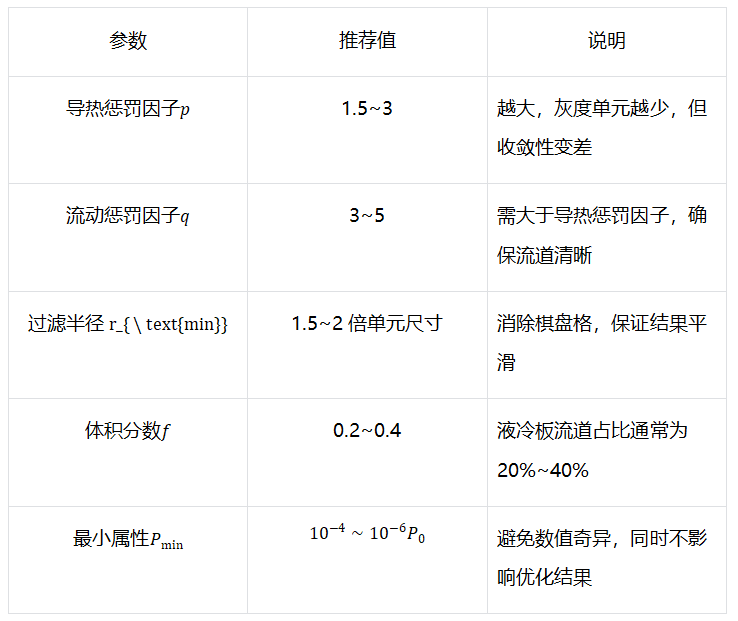

关键参数选择指南

抢占技术高地，从掌握这门课程开始

变密度法(SIMP)通过伪密度变量和惩罚机制，巧妙地将离散的拓扑优化问题转化为连续的数学规划问题，使其能够利用成熟的梯度优化算法求解。在液冷板热流共轭传热拓扑优化中，SIMP通过达西阻尼模型实现了流固区域的平滑过渡，结合敏度过滤等数值技术，能够高效生成散热性能优异、流道分布合理的液冷板结构。

与传统的经验设计相比，这种方法能够突破人类直觉限制，在复杂的多物理场约束下找到全局最优解，是目前高功率电子设备液冷板设计的前沿技术。
