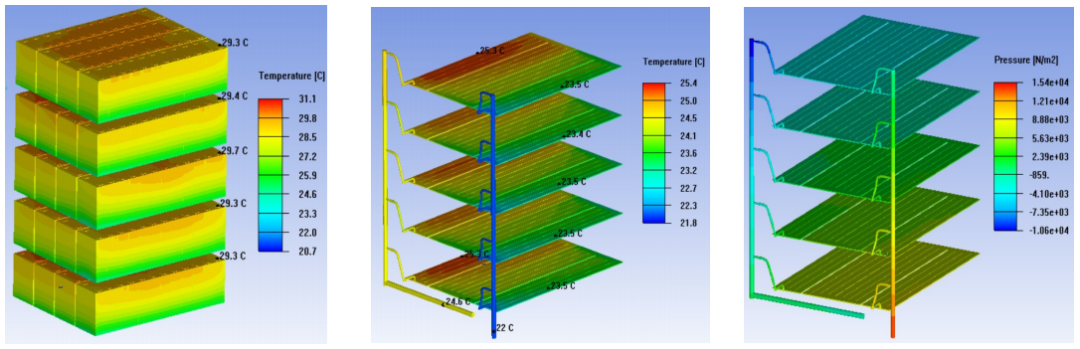

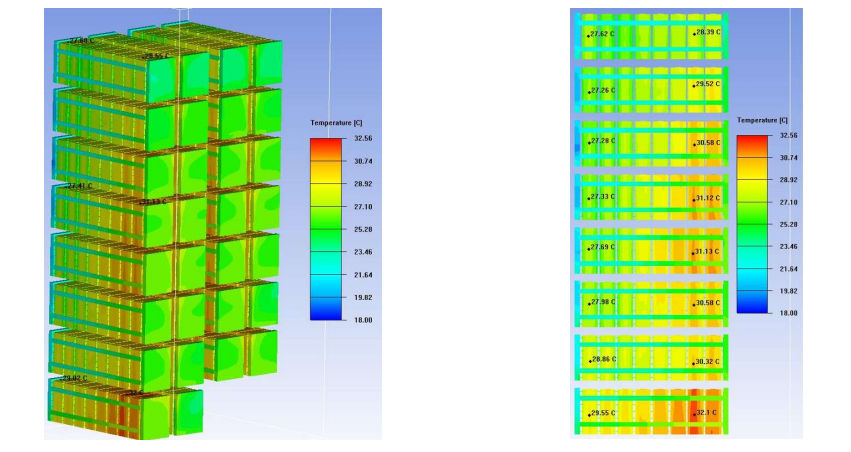

液冷工商业柜管路设计、水机选型，整簇热仿真

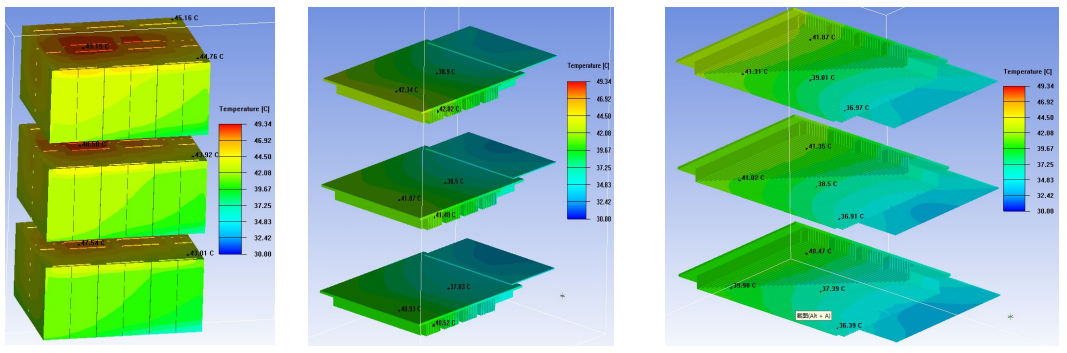

大储5MWh、6.25MWh系统水机计算选型，管路设计，整簇热仿真

堆叠式户储散热器设计、风机选型，整机热设计，热仿真

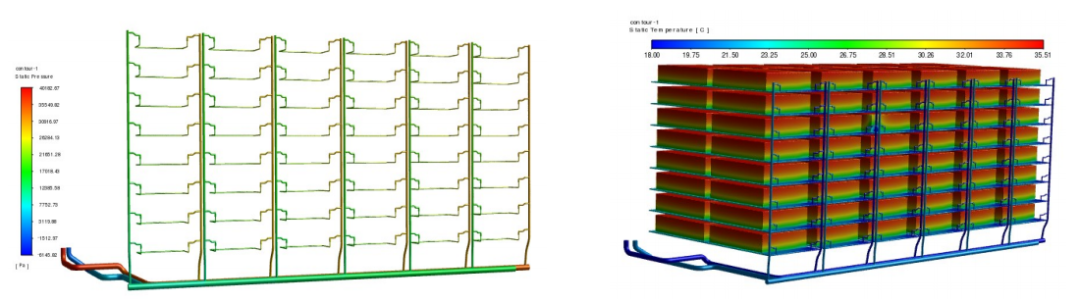

风冷工商业柜空调选型，风道设计，整簇热仿真

本文我会结合近期储能与电子散热领域热点技术进展，盘点行业核心痛点，并介绍一套能直接提升工程师仿真能力的实战课程，为热管理设计提供落地路径。详情见后文。

随着全球能源结构向清洁化、低碳化转型，储能系统与高功率电子器件（如新能源汽车电池、AI 服务器芯片、光伏逆变器）已成为支撑新能源产业发展的核心基础设施。然而，伴随设备功率密度从传统的 50W/cm² 向 200W/cm² 跃升，热管理能力不足已成为制约行业安全与效率的 “卡脖子” 问题 —— 从万向一二三 2026 年发布会披露的 “全球近 50 起储能火灾，平均灭火时长超 18 小时”，到中科院青海盐湖研究所指出的 “电子器件瞬态高热通量引发热失控风险”，行业对高效散热技术与精准仿真工具的需求愈发迫切。

01

储能与电子散热行业四大核心痛点



热失控隐患：瞬态高热通量成 “达摩克利斯之剑”

热失控是储能与电子行业最致命的安全风险，其根源在于 瞬态高热通量难以快速疏导 。高功率电子器件（如 CPU、储能电芯）在 4C-6C 高倍率充放电过程中，散热量可达传统系统的 2.25 倍，而传统风冷、单相液冷的散热速率远无法匹配这一需求。

万向一二三的行业数据显示，液态锂电池在钢针穿刺、挤压等极端工况下，易因电解液泄漏引发化学连锁反应，2025-2026 年全球已发生近 50 起储能火灾；

中科院青海盐湖研究所的研究进一步证实，电子器件在瞬态过程中产生的局部高热通量（可达 100W/cm² 以上），若无法及时疏散，会导致 CPU 表面温度超 100℃、电池模块热失控，即使采用相变材料缓冲，也需先通过仿真预判热流路径才能发挥作用（摘要 1）。



温度均匀性差：传统冷却方案难破 “温差魔咒”

电芯 / 器件间的温差直接影响寿命与可靠性 —— 行业研究表明，锂电池温差每增加 5℃，循环寿命会缩短 20% 以上。但传统冷却方案普遍面临 温差控制难 的问题：

传统风冷系统因气流分布不均，电芯温差常超 8℃；普通液冷方案虽有改善，但仍难以将温差控制在 4℃以内；直到万向一二三 “星河系列” 浸没式冷却技术的出现，才通过 “全浸没 + 绝缘冷却液” 设计，将 45℃工况下数千颗电芯的温差严格限制在 2.9℃（常温下低至 2.1℃）（摘要 3）；东方自控的 “相变直冷” 技术也需通过流道优化与仿真验证，才能将电池簇温差控制在 3.4℃（摘要 6），这侧面反映出传统设计缺乏仿真支撑时的局限性。



效率与能耗矛盾：传统液冷陷入 “二次换热陷阱”

传统液冷系统依赖 “制冷剂 - 冷却液” 二次换热，存在多层界面热阻 （如冷板 - 冷却液、冷却液 - 制冷剂界面），不仅散热效率低，还导致制冷能耗居高不下：

东方自控的实测数据显示，传统液冷系统的制冷能耗占储能系统总能耗的 8%-12%，且因水泵、管路的能量损耗，全年综合充放电效率损失超 0.5%；对比之下，东方自控的 “相变直冷” 技术通过省去二次换热回路，直接让制冷剂在电池冷板内蒸发吸热，制冷能耗降低 30%，充放电效率提升 0.3%-0.4%（摘要 6）；但这一技术的落地，需通过仿真验证两相流分配均匀性，否则易出现局部冷却不足（如冷板温差超 5℃）。



仿真能力断层：工程师缺乏 “全流程实战能力”

热管理设计的核心是 “ 仿真先行 ”—— 通过仿真提前预判温度分布、流场特性，可减少 70% 以上的实物测试成本。但行业普遍面临 仿真能力断层的问题：

多数工程师对 ANSYS SpaceClaim 前处理（如模型简化、几何清理）不熟练，导入 Icepak 后常出现网格质量差、求解报错；对关键参数设置（如电芯各向导热系数、充放电产热功率曲线）理解不深，无法精准模拟实际工况（如 0.5P 倍率下 2h 充电 + 2h 放电的瞬态过程）；中科院、东方自控等机构的技术突破，均以大量仿真迭代为基础（如相变材料的 3D 多孔骨架设计、浸没式系统的流场优化），而行业多数工程师缺乏此类全流程仿真能力，导致设计周期延长 3-6 个月。

02

破局关键：仿真驱动设计，从 “经验试错” 到 “数据预判”

解决上述痛点的核心，在于建立 “ 仿真驱动设计 ” 的流程 —— 通过专业热仿真工具（如 Icepak），提前模拟不同工况下的温度分布、热流路径与能耗，避免实物测试的高成本与高风险。以储能 1P52S 液冷 Pack（4 个 1P13S 模组串联，底部水冷板散热）为例，其设计需突破三大仿真关键环节：

• 精准建模：需定义电芯材料参数（密度、比热容 1000J/(kg・K)，各向导热系数 hx=10.9、hy=1.2、hz=13.7 W/(m・K)）（摘要 5），并将厂家提供的 SOC 产热功率表转换为时间 - 功率曲线；
• 网格与求解：针对水冷板流道、电芯间隙等关键区域进行网格加密，设置稳态（如额定工况）与瞬态（如充放电循环）求解参数；
• 后处理分析：提取充电 2h、放电 2h 等关键节点的温度数据，判断最大温差是否超 3℃，优化水冷板流道尺寸与冷却液流量。

若缺乏仿真能力，仅靠经验设计，易导致温差超标（如超 5℃）或冷却过度（能耗增加 10% 以上），甚至引发安全风险。

下面我演示一个基于Icepak进行1P52S液冷Pack瞬态热仿真教程，详细步骤与过程可以参考我的课程《基于Icepak的储能1P52S型材液冷Pack热仿真全流程实战》

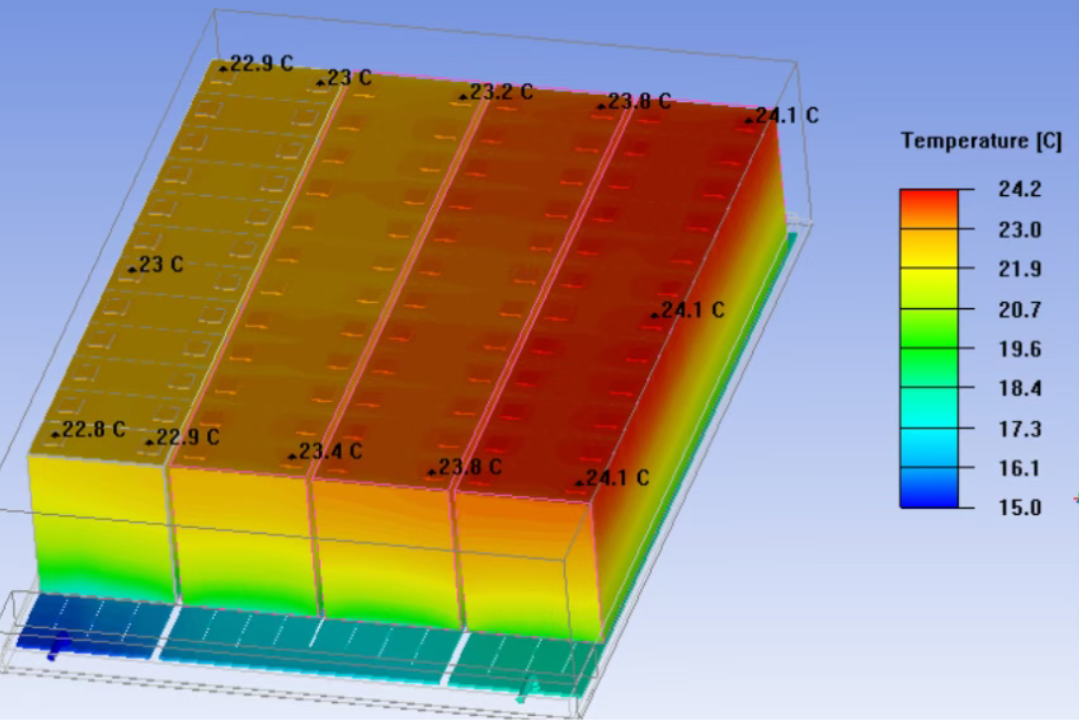

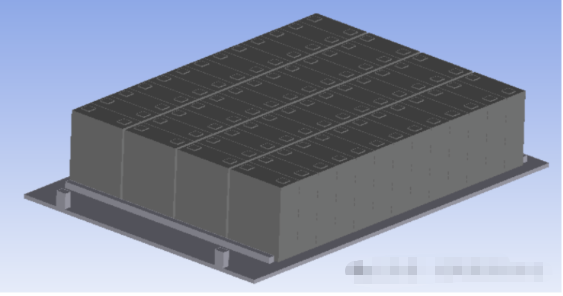

1、热仿真模型：1P52S热仿真模型如下，4个1P13S模组串联，采用底部水冷板散热。

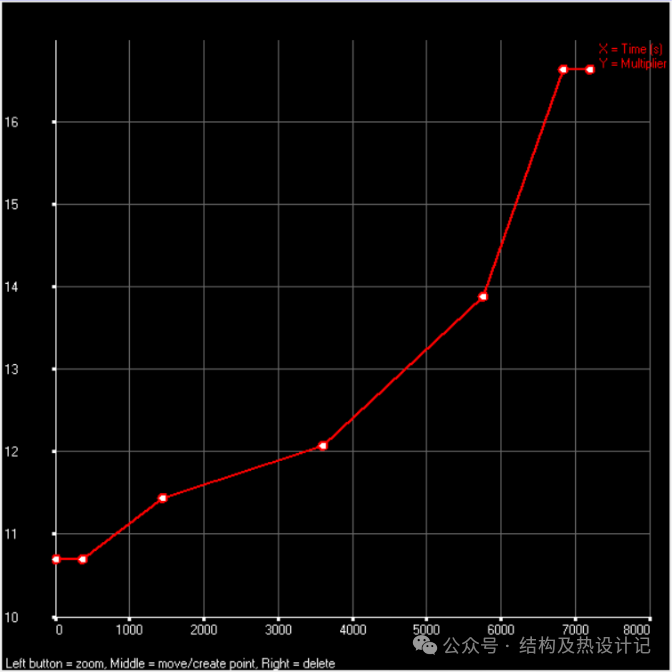

2、电芯产热功率：由电芯厂家，提供对应倍率下的SOC产热功率表，转换成时间与产热功率关系曲线，输入到Icepak中。

温度	热功率/W
SOC/%	0.5P
	充电	放电
0	0	0
5	1.27	13.21
10	13.17	13.47
15	8.96	12.82
20	10.11	12.90
25	12.24	14.60
30	17.77	16.04
35	19.81	14.60
40	21.78	11.94
45	21.91	8.95
50	20.74	7.97
55	20.88	6.59
60	13.74	7.99
65	12.64	6.46
70	13.08	11.49
75	12.13	18.27
80	14.68	21.56
85	13.71	22.30
90	14.59	21.89
95	16.13	23.66
100	23.18	62.00

3、电芯材料定义：对于瞬态仿真，需要定义密度、比热容、导热系数。

比热容J/(kg k)	1000
电芯整体导热系数W/(m k)	hx=10.9，hy=1.2，hz=13.7

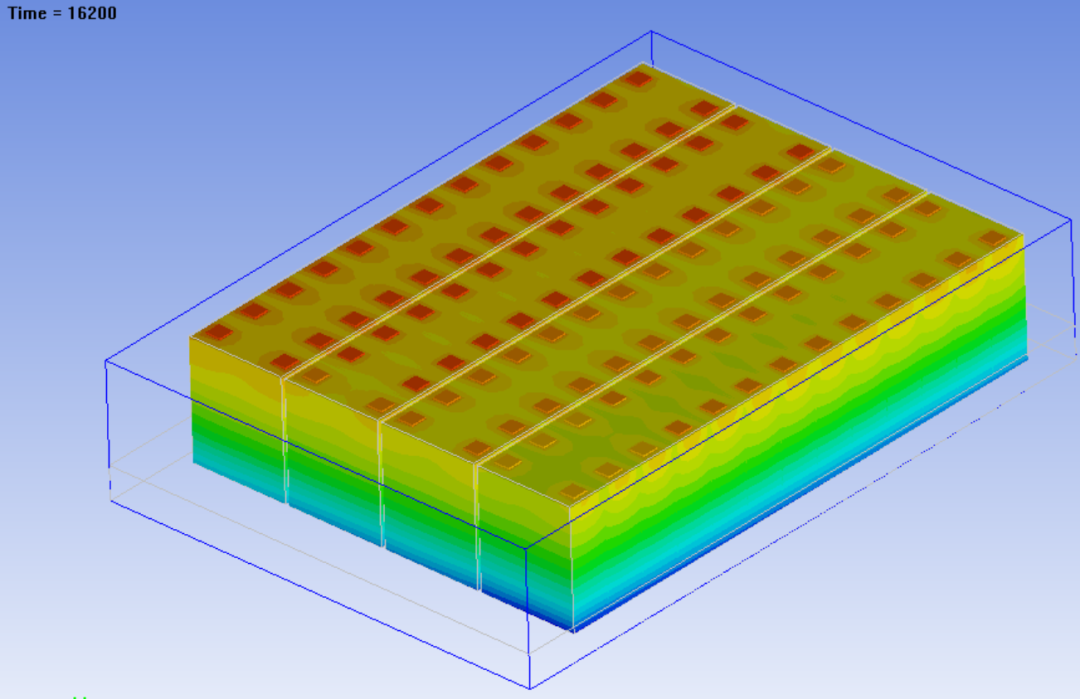

4、求解计算：对于0.5P倍率，充电2h、放电2h，截取对应时刻的温度值。

03

储能1P52S型材液冷Pack热仿真教程

针对行业仿真能力断层的核心痛点，这套课程以 “实战落地” 为导向，为储能及电动汽车行业工程师提供了从 “软件操作” 到 “机理理解” 的全流程解决方案。课程优势与行业需求高度契合，请识别下方二维码观看。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

本专题课程适配储能及汽车电子领域 1P52S 液冷 Pack 热设计，覆盖模型优化、散热性能验证、稳态 / 瞬态热特性分析等场景。工程师可以提前预判热风险，优化散热方案，缩短研发周期，降低实物测试成本，助力产品合规落地，提升热设计效率与可靠性。



1. 全流程覆盖，解决 “设计断档” 问题

课程共 5 讲，完整覆盖液冷 Pack 热仿真的全链路，从源头解决 “前处理不会做、求解设不对、后处理不会用” 的问题：

第 1 讲（ANSYS SpaceClaim 前处理）：讲解三维模型简化、几何清理技巧（如删除冗余特征、修补破面），确保导入 Icepak 的模型无报错；

第 2 讲（Icepak 模型处理）：演示如何将简化模型导入 Icepak，定义部件属性（如电芯、水冷板材料），建立冷却系统（冷却液类型、流道设置）；

第 3 讲（参数设置 + 网格划分 + 稳态求解）：详解电芯产热功率输入、网格加密策略（关键区域网格尺寸≤2mm），以及额定工况下的稳态求解设置；

第 4 讲（瞬态设置及求解）：模拟 0.5P 倍率充放电循环（充电 2h + 放电 2h），设置时间步长与收敛判据，精准捕捉瞬态温度变化；

第 5 讲（瞬态后处理及模型导出）：教你提取温度云图、温差曲线，判断设计是否达标，并导出仿真报告用于工程落地。



2. 细节化教学 + 配套模型，降低 “操作门槛”

课程以视频形式拆解每个操作细节，避免 “笼统理论” 导致的实操困难：

针对 “网格质量差” 的常见问题，会演示如何通过 “关联面设置”“边界层网格” 提升网格质量（网格畸变率≤5%）；配套可直接下载的仿真模型，学员无需从零构建几何，导入后即可调整参数（如冷却液流量、电芯产热功率），运行求解并查看结果，大幅缩短 “学习 - 应用” 周期（1 周内可上手项目）。



3. 精准匹配行业需求，聚焦 “实战能力”

课程专为 储能及电动汽车行业的热设计工程师、结构设计工程师、电子工程师 设计，内容围绕 “1P52S 液冷 Pack” 这一典型产品展开：

学完后可独立完成类似产品（如 1P13S 模组、2P52S Pack）的稳态 / 瞬态仿真，直接应对 “热失控预判”“温差控制”“能耗优化” 等痛点；掌握 Icepak 软件核心技巧（如参数化设计、多工况对比），可支撑浸没式冷却、相变直冷等新型技术的仿真验证（如东方自控 “相变直冷” 的流道优化）。

04

写在最后

当前，储能与电子散热行业正处于技术迭代的关键期 —— 从万向一二三的浸没式冷却，到东方自控的相变直冷，再到中科院的复合相变材料，每一项突破都以精准仿真为基础。《基于 Icepak 的储能 1P52S 型材液冷 Pack 热仿真教程》不仅是一套软件操作课程，更是帮助工程师将 “热管理理论” 转化为 “落地方案” 的工具：

对企业而言，可缩短产品设计周期 30% 以上，降低测试成本 50%；对工程师而言，能快速掌握行业急需的仿真能力，在技术浪潮中占据主动。

于希望破解热失控、温差超标等痛点，推动产品安全与效率升级的从业者，这套课程无疑是提升核心竞争力的关键选择。
